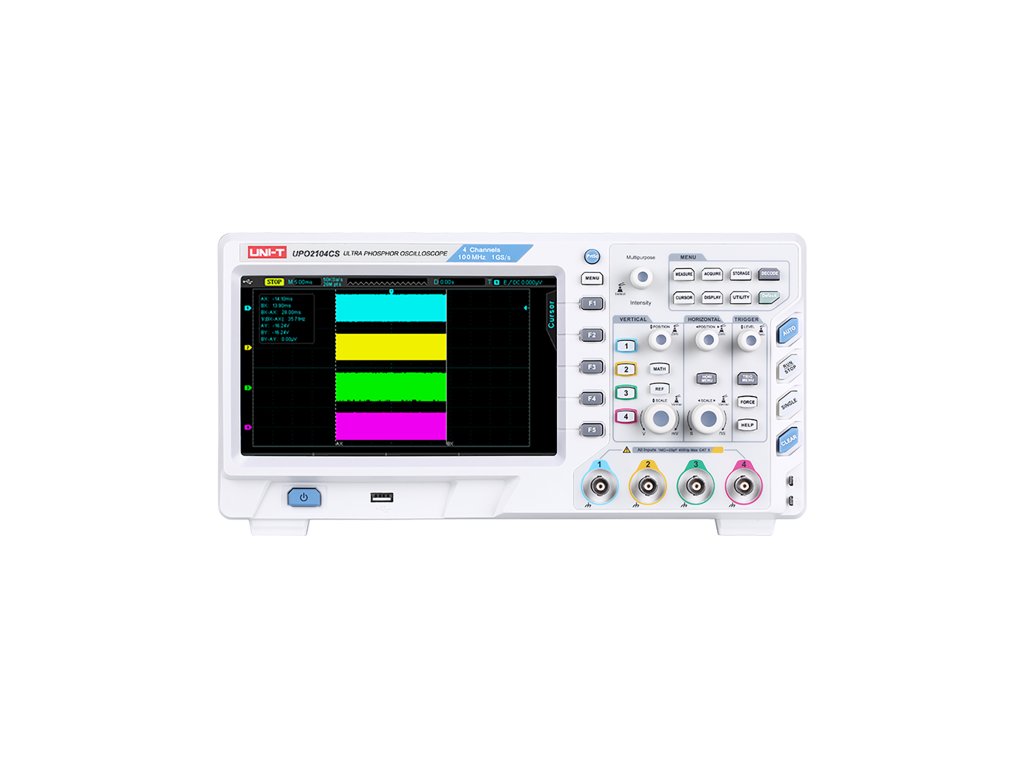

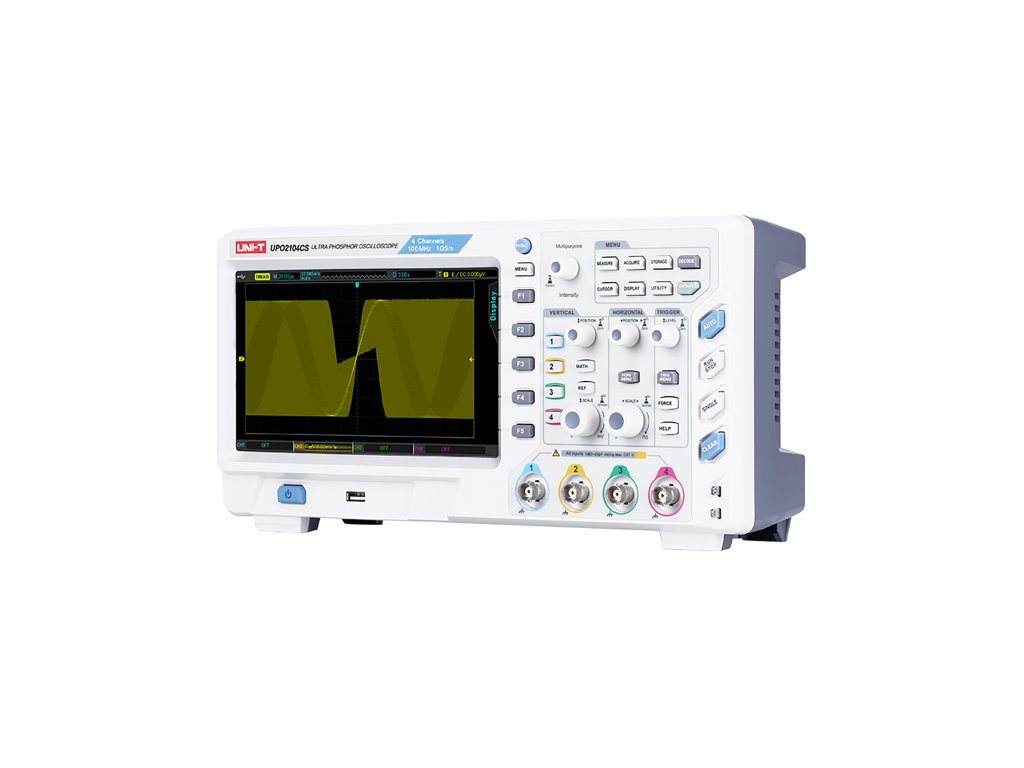

Oskiloskop Uni-T UPO2104CS

Product detailed description

Digitalni osciloskopi serije UPO2000CS temeljijo na edinstveni tehnologiji Ultra Phosphor. UPO2104CS je večnamenska, visoko zmogljiva in enostavna za uporabo naprava z odličnimi tehničnimi lastnostmi. Idealna kombinacija več funkcij v eni napravi lahko uporabnikom pomaga pri hitrem izvajanju zapletenih testov.

Osciloskop UNI-T UPO2104CS je splošno uporabljana univerzalna merilna naprava, ki omogoča ogled oblike signala, prenapetosti, interferenc v obliki vrhov itd. Digitalni osciloskop pretvori vhodni analogni signal v digitalno obliko. Ta se nato pretvori za predstavitev in morebitno analizo v digitalnih vezjih.

4-kanalni osciloskop UNI-T UPO2104CS s pasovno širino 100 MHz se odlikuje z visokim pospeševanjem elektronskega toka, kar omogoča pridobitev slike visoke kakovosti in ostrine. Sonde osciloskopa imajo kratek čas naraščanja in so odporne na visoke napetosti.

Serija UPO2000CS je bila zasnovana za izpolnjevanje potreb najbolj zahtevnih trgov za osciloskope, vključno s komunikacijami, polprevodniki, računalniki, letalsko obrambo, instrumentacijo, industrijsko elektroniko in potrošniško elektroniko.

GLAVNI PARAMETRI
Analogna pasovna širina: 100 MHz
Število kanalov: 4
Vzorečevalna frekvenca: 1 GS/s
Globina pomnilnika: 28 kpts / 280 kpts / 2,8 Mpts / 28 Mpts (za vsak kanal)
Hitrost zajema valovnih oblik: 50 000 wfms/s
Osnova časa: 5 ns/div ~ 50 s/div
Vhodna impedanca: 1 MOhm±2% pri kapaciteti 20 pF±3 pF
Vertikalna občutljivost odmika: 1 mV/div ~ 20 V/div (1 MOhm)
Shranjevanje valovnih oblik (1 kanal): Maks. 65 000 okvirjev
Načini sprožilca: Rob, širina impulza, nagib, video
Operacije na valovnih oblikah: A+B, A-B, AxB, A/B, FFT, logične operacije
Samodejno merjenje 34 parametrov: Max, Min, High, Low, Ampl, Pk-Pk, Middle, Mean, CycMean, RMS, CycRMS, Period, Freq, Rise, Fall, Rise Delay, Fall Delay, +Width, -Width, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, +Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase
Število prikazanih rezultatov hkrati: 5
Statistika meritev: Povprečje, Maksimum, Minimum, število meritev
Frekvenčno okno: 6 bitov

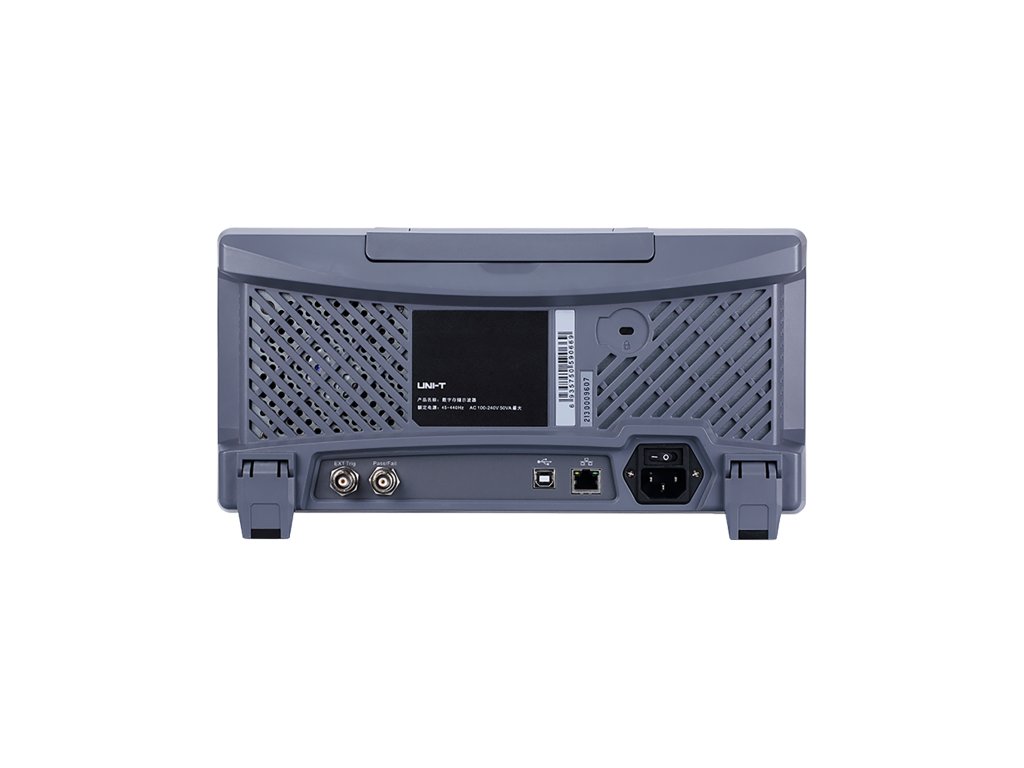

Vmesniki: USB Host, USB Device, LAN, AUX izhod

SPLOŠNE ZNAČILNOSTI
Napajanje: 100 V~240 V AC rms, 50 Hz/60 Hz
Zaslon: 8” TFT LCD, WVGA (800x480 px)
Tip zaslona: Ultra Phosphor
Dimenzije: 336 x 164 x 108 mm
Teža: 3,5 kg

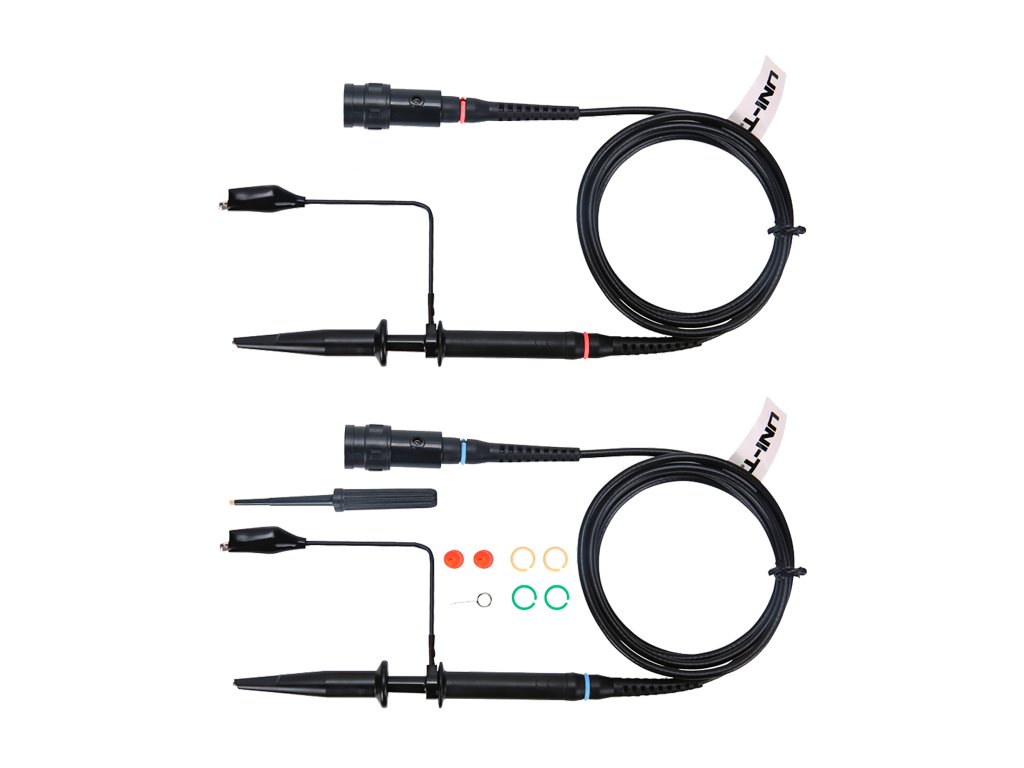

Pribor: napajalni kabel, USB kabel, merilne sonde
