Oskiloskop Uni-T UPO2104E

Product detailed description

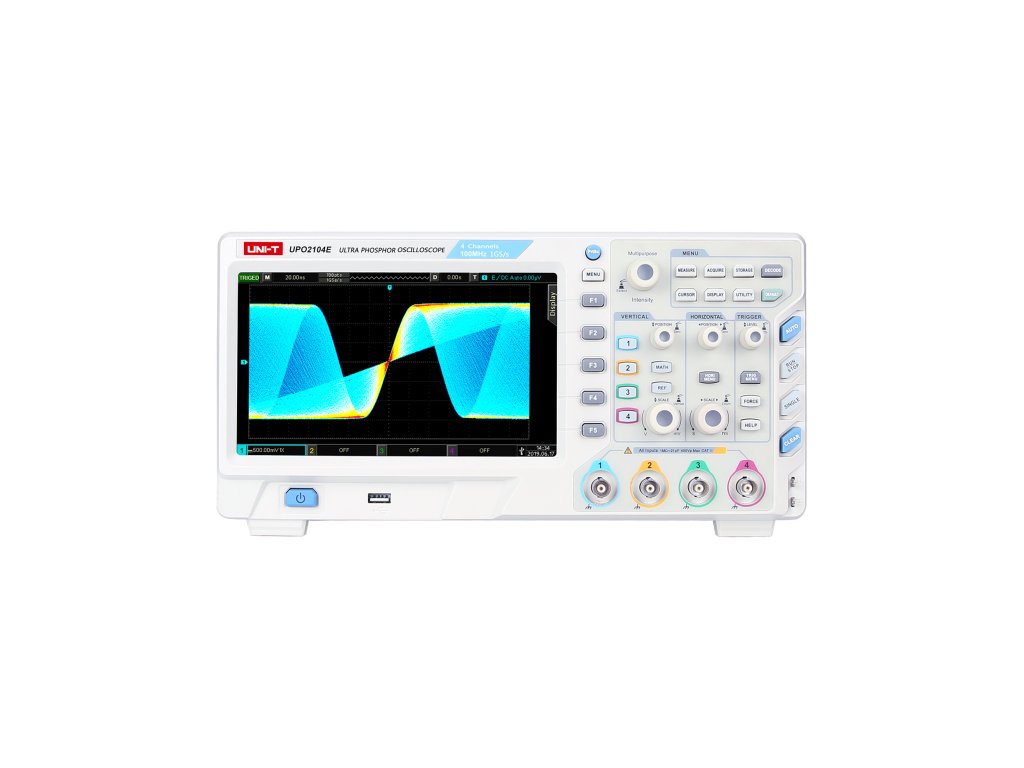

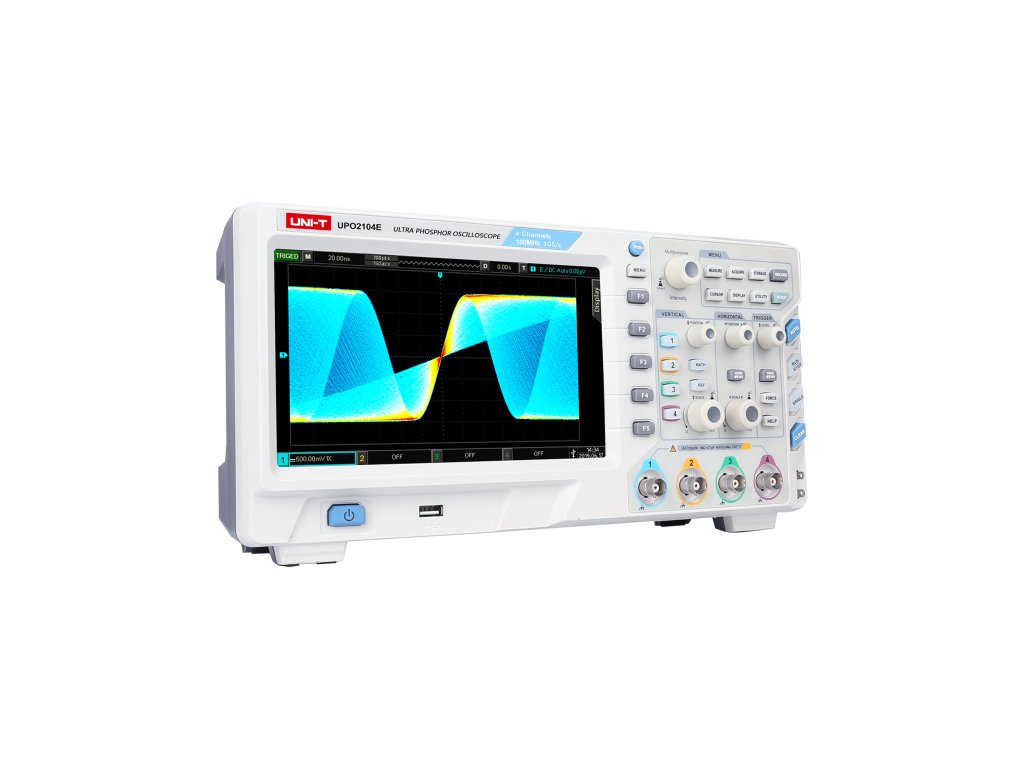

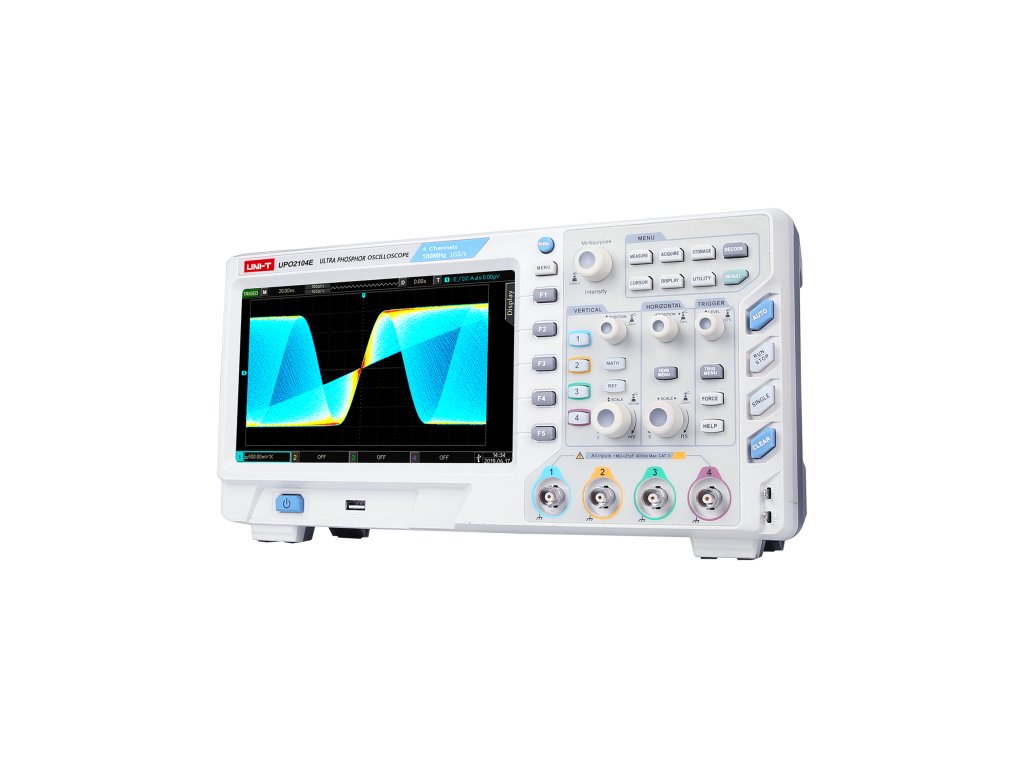

Osciloskop Uni-T UPO2104E

Osciloskop Uni-T je vsestranska merilna naprava, ki ponuja napredne funkcije in visoko natančnost. S štirimi kanali in bogatim naborom možnosti sprožitve in operacij na signalih je idealen za kompleksno analizo signalov tako v profesionalnih kot izobraževalnih aplikacijah. Uni-T UPO2104E je zanesljivo orodje za natančno in napredno analizo signalov, ki se bo izkazalo v katerem koli profesionalnem laboratoriju ter v izobraževalnih pogojih, saj ponuja široko funkcionalnost in udobje uporabe.

Večkanalna in natančna analiza signalov

UPO2104E je opremljen s 4 kanali, kar omogoča sočasno spremljanje in analizo več signalov. Širina analognega pasu znaša 100 MHz, čas naraščanja 3,5 ns pa zagotavlja, da lahko naprava zajame hitre spremembe signalov z visoko natančnostjo. Vzorkovalna frekvenca 1 GS/s in globina pomnilnika 56 Mpts omogočata podrobno zapisovanje podatkov, kar je ključno pri naprednih analizah.

Napredne funkcije sprožitve in obdelave

Osciloskop ponuja širok nabor načinov sprožitve, kot so rob, širina impulza in okno, ki omogočajo natančen nadzor nad analiziranimi signali. Operacije na signalih, kot so A+B, FFT in napredno digitalno filtriranje, uporabniku zagotavljajo popolno svobodo pri prilagajanju rezultatov svojim potrebam. Možnost dekodiranja serijskih vodil, kot sta RS232 in I2C, naredi UPO2104E univerzalno orodje, primerno za delo z različnimi komunikacijskimi protokoli.

Ergonomska zasnova in intuitivno upravljanje

Z velikim, 8-palčnim TFT LCD zaslonom z WVGA ločljivostjo UPO2104E zagotavlja jasno in podrobno prikazovanje rezultatov meritev. Lahka zasnova in kompaktne dimenzije omogočajo enostavno prenašanje in shranjevanje osciloskopa, kar je pomembno za uporabnike, ki delujejo na različnih lokacijah. Napajanje s širokim razponom napetosti in frekvenc omogoča njegovo uporabo v različnih okoljih po vsem svetu.

Širina analognega pasu: 100 MHz
Čas naraščanja: <=3,5 ns
Število kanalov: 4
Vzorkovalna frekvenca: 1 GS/s
Globina pomnilnika: 56 Mpts (1 kanal)
Hitrost zajema signala: 83,000 wfms/s
Osnova časa: 5 ns/div~50 s/div
Vhodna impedanca: (1MOhm ±2%) / (21 pF ±3 pF)
Občutljivost vertikalnega odmika: 1 mV/div~20 V/div (1M?)
Natančnost ojačanja signala: <=±4%
Načini sprožitve: rob, širina impulza, okno, N-edge, zamuda, timeout, trajanje, nastavitev/zadržanje, naklon, video
Možnosti dekodiranja serijskih vodil: RS232, I2C
Operacije na signalih: A+B, A-B, AxB, A/B, FFT, logične operacije, digitalno filtriranje, napredne
Samodejno merjenje 34 parametrovMaximum, minimum, peak-to-peak, median, top, bottom, amplitude, period average, average, periodic RMS, RMS, overshoot, preshoot, frequency, period, rise time, fall time, positive pulse width, negative pulse width, rise delay, fall delay, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, positive duty ratio, negative duty ratio, phase, area, cycle area
Vrste prikaza rezultatov: Prikaz 5 meritev hkrati
Statistika meritev: povprečje, Max, Min, standardni odklon
Okno frekvence: 6 bitov

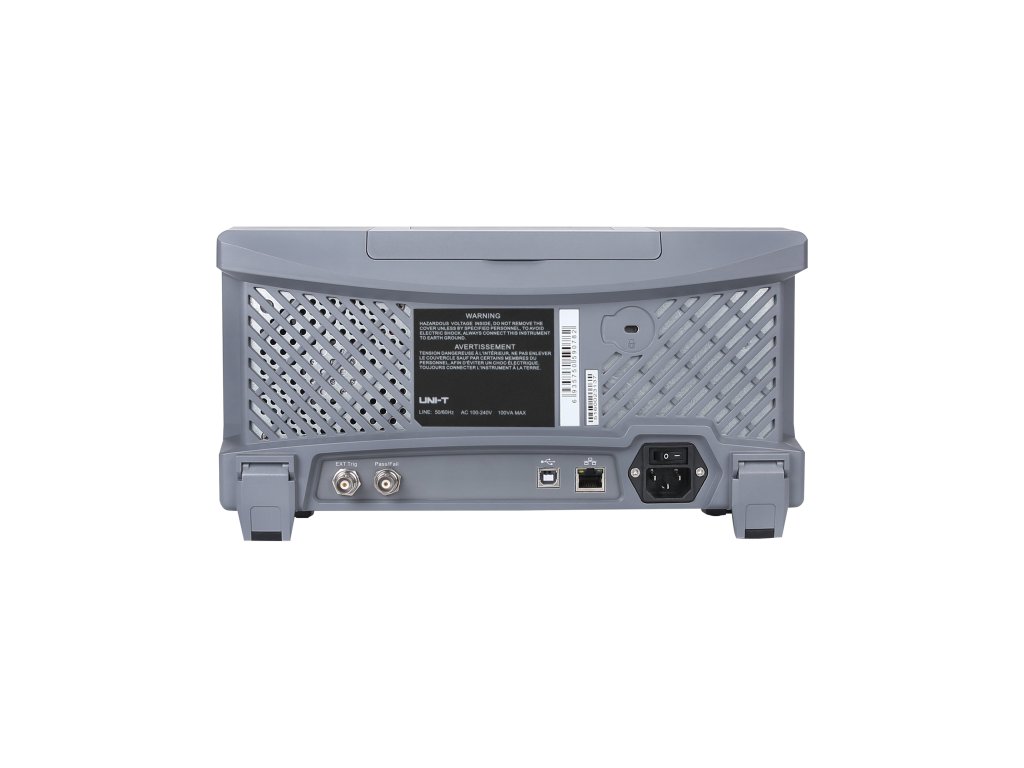

Vmesniki: USB-Host, USB-Device, LAN, EXT Trig, AUX Out

Splošne značilnosti:
Napajanje: 100V~240 VAC, 45-440 Hz
Zaslon: 8” TFT LCD, WVGA (800 x 480 px)
Teža: 3,5 kg
Dimenzije: 336 x 164 x 108 mm
