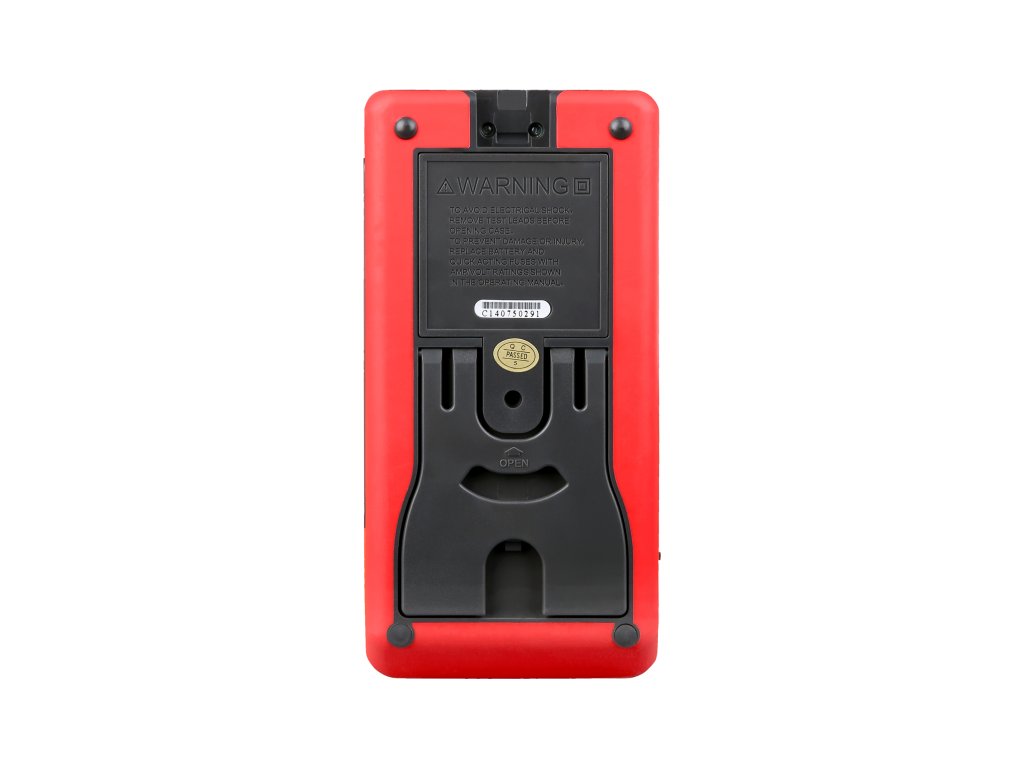

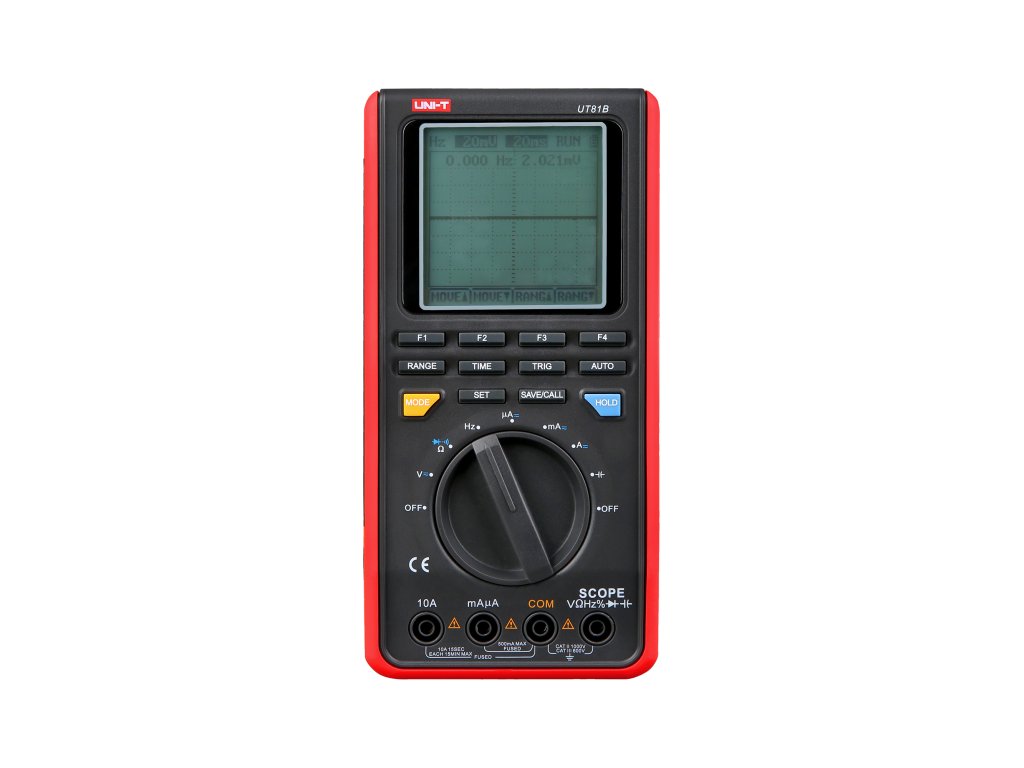

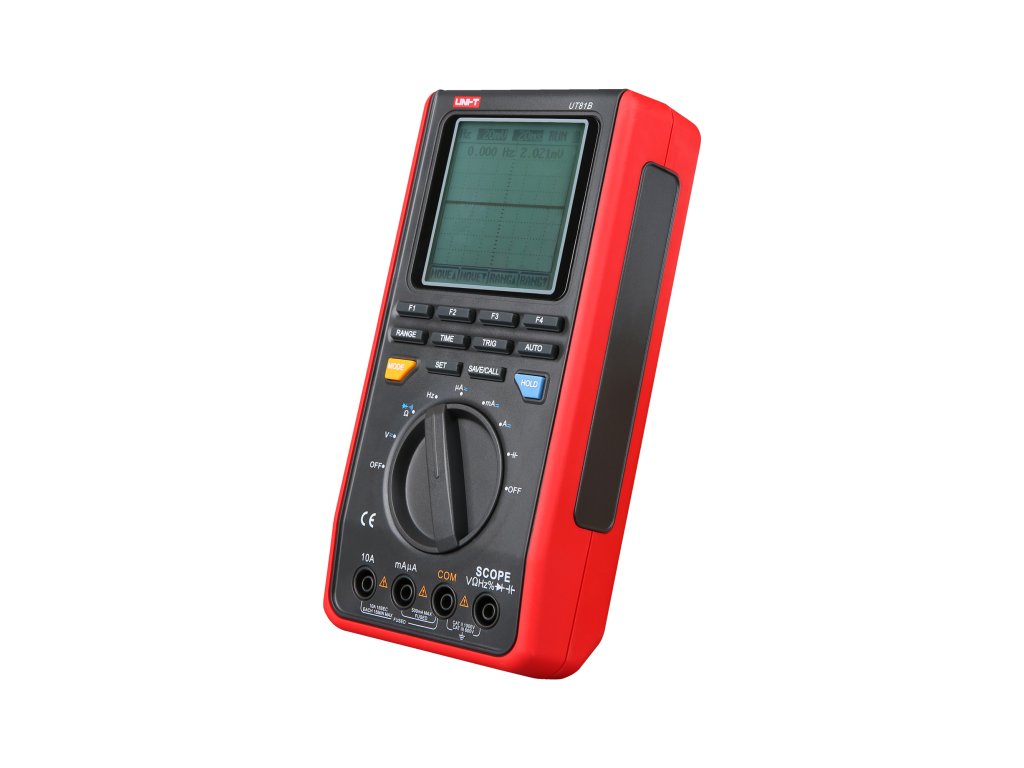

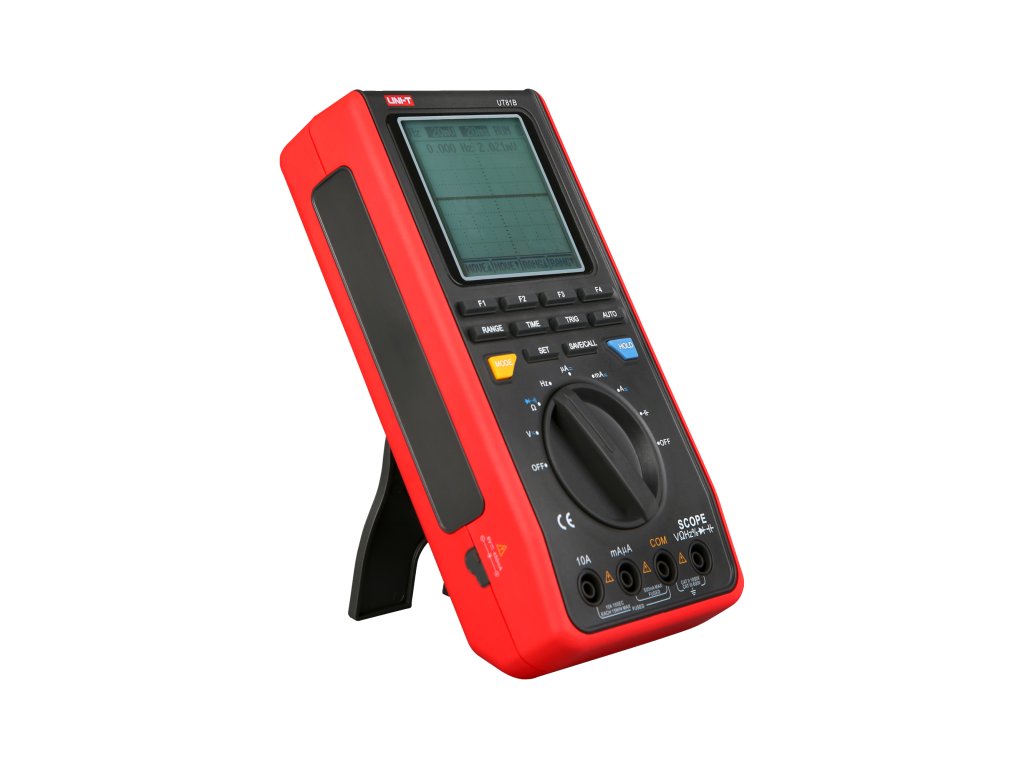

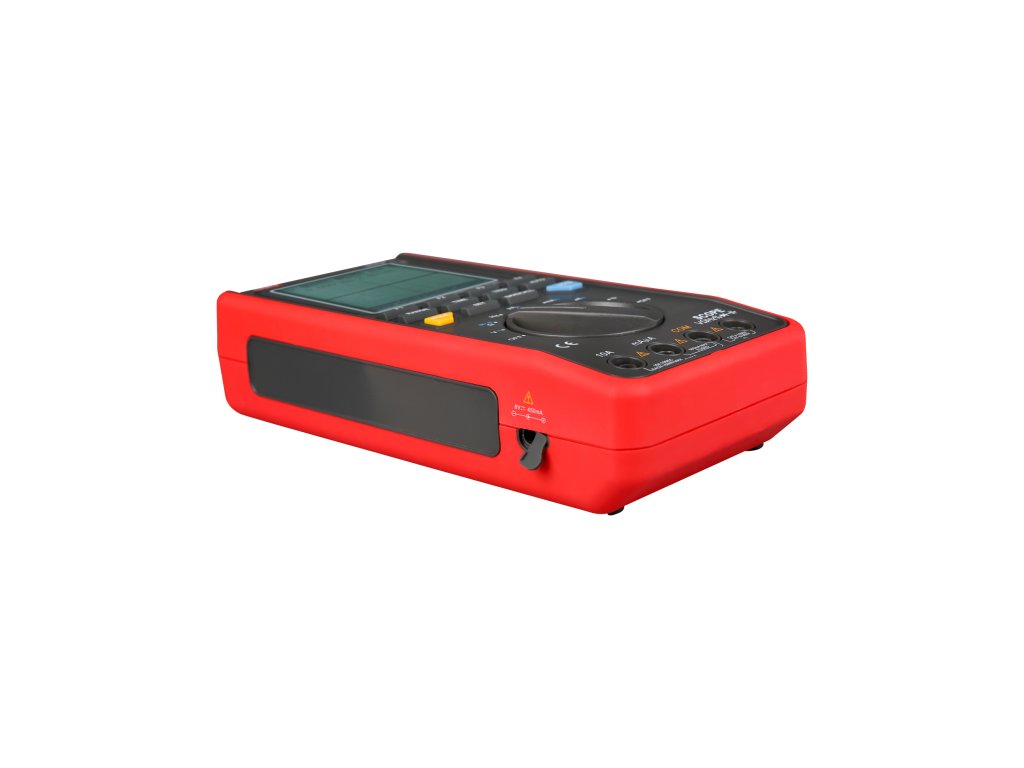

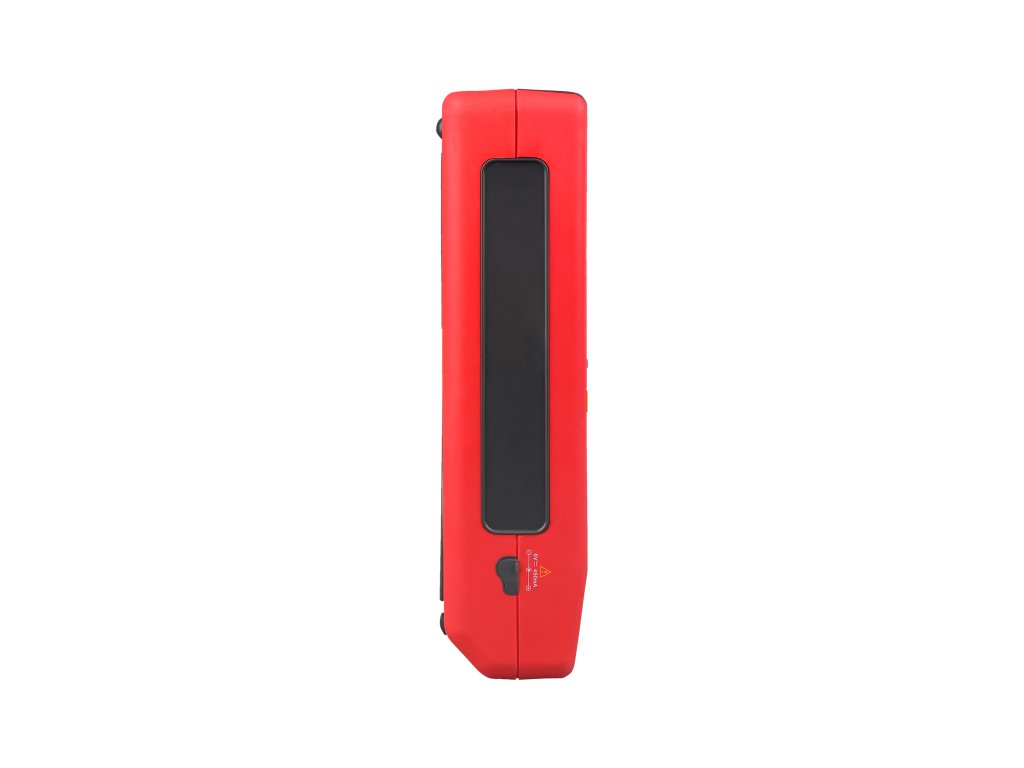

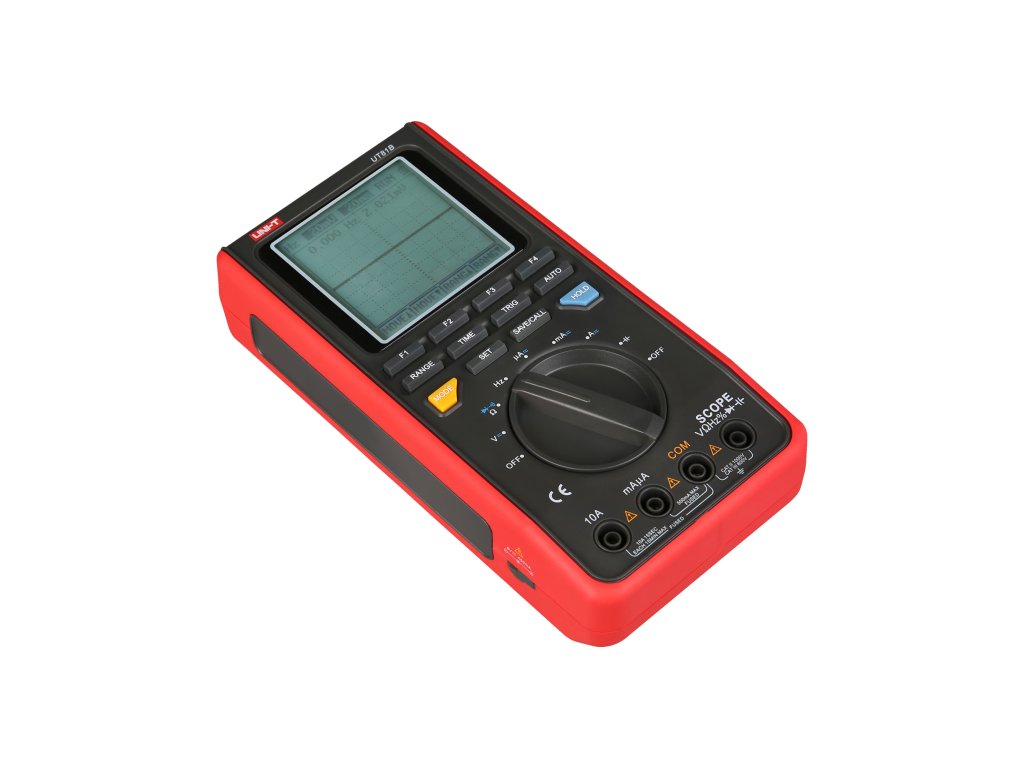

Oskiloskop UT81B

Product detailed description

PARAMETRI OSKILOSKOPA Širina pasu: 8 MHz Vzorčenje: 40 MS/s Natančnost navpičnega odklona: ±(5%+1) Občutljivost navpičnega odklona: 20 mV/div~500 V/div (1-2-5) Obseg osnove časa: 100ns/div -5s/div (1-2-5) Natančnost osnove časa: ±(0,01%+1) OBMOČJA MERITVE Enosmerna napetost DC: 400 mV / 4 V / 40 V / 400 V / 1000 V ±(0,8%+8) Izmenična napetost AC: 4 V / 40 V / 400 V / 750 V ±(1%+15) Enosmerni tok DC: 400 µA / 4000 µA / 40 mA / 400 mA / 4 A / 10 A ±(1%+8) Izmenični tok AC: 400 µA / 4000 µA / 40 mA / 400 mA / 4 A / 10 A ±(1,5%+8) Upor: 400 Ohm / 4 kOhm / 40 kOhm/ 400 kOhm / 4 MOhm / 40 MOhm ±(1%+5) Kapaciteta: 40 nF / 400 nF / 4 µF / 40 µF / 100 µF ±(3%+8) Frekvenca: 10 Hz ~ 10 MHz ±(0,1%+3) Polnilni faktor: 0,1~99,99% Preizkus diod Preverjanje neprekinjenosti kroga DODATNE FUNKCIJE Samodejna/ročna menjava merilnih obsegov Prenos podatkov Samodejni izklop Pomnilnik: 10 zaslonov in nastavitev Nastavitve kontrasta in svetlosti Indikator nizke ravni baterije Osvetljen LCD zaslon Največje število odčitkov: 4000 SPLOŠNE ZNAČILNOSTI Optični vmesnik Vhodna impedanca enosmerne napetosti: približno 10 MOhm Napajanje: 4x baterija 1,5 V (R6) Zaslon: 60 x 60 mm (160 x 160 px) Teža: 498 g Dimenzije: 200 x 100 x 48 mm Dodatki: Omrežni napajalnik, baterije, merilni kabli, krokodili, USB kabel, etui
PARAMETRI OSKILOSKOPA
Širina pasu: 8 MHz
Vzorčenje: 40 MS/s
Natančnost navpičnega odklona: ±(5%+1)
Občutljivost navpičnega odklona: 20 mV/div~500 V/div (1-2-5)
Obseg osnove časa: 100ns/div -5s/div (1-2-5)
Natančnost osnove časa: ±(0,01%+1)

OBMOČJA MERITVE
Enosmerna napetost DC: 400 mV / 4 V / 40 V / 400 V / 1000 V ±(0,8%+8)
Izmenična napetost AC: 4 V / 40 V / 400 V / 750 V ±(1%+15)
Enosmerni tok DC: 400 µA / 4000 µA / 40 mA / 400 mA / 4 A / 10 A ±(1%+8)
Izmenični tok AC: 400 µA / 4000 µA / 40 mA / 400 mA / 4 A / 10 A ±(1,5%+8)
Upor: 400 Ohm / 4 kOhm / 40 kOhm/ 400 kOhm / 4 MOhm / 40 MOhm ±(1%+5)
Kapaciteta: 40 nF / 400 nF / 4 µF / 40 µF / 100 µF ±(3%+8)
Frekvenca: 10 Hz ~ 10 MHz ±(0,1%+3)
Polnilni faktor: 0,1~99,99%
Preizkus diod
Preverjanje neprekinjenosti kroga

DODATNE FUNKCIJE
Samodejna/ročna menjava merilnih obsegov
Prenos podatkov
Samodejni izklop
Pomnilnik: 10 zaslonov in nastavitev
Nastavitve kontrasta in svetlosti
Indikator nizke ravni baterije
Osvetljen LCD zaslon
Največje število odčitkov: 4000

SPLOŠNE ZNAČILNOSTI
Optični vmesnik
Vhodna impedanca enosmerne napetosti: približno 10 MOhm
Napajanje: 4x baterija 1,5 V (R6)
Zaslon: 60 x 60 mm (160 x 160 px)
Teža: 498 g
Dimenzije: 200 x 100 x 48 mm

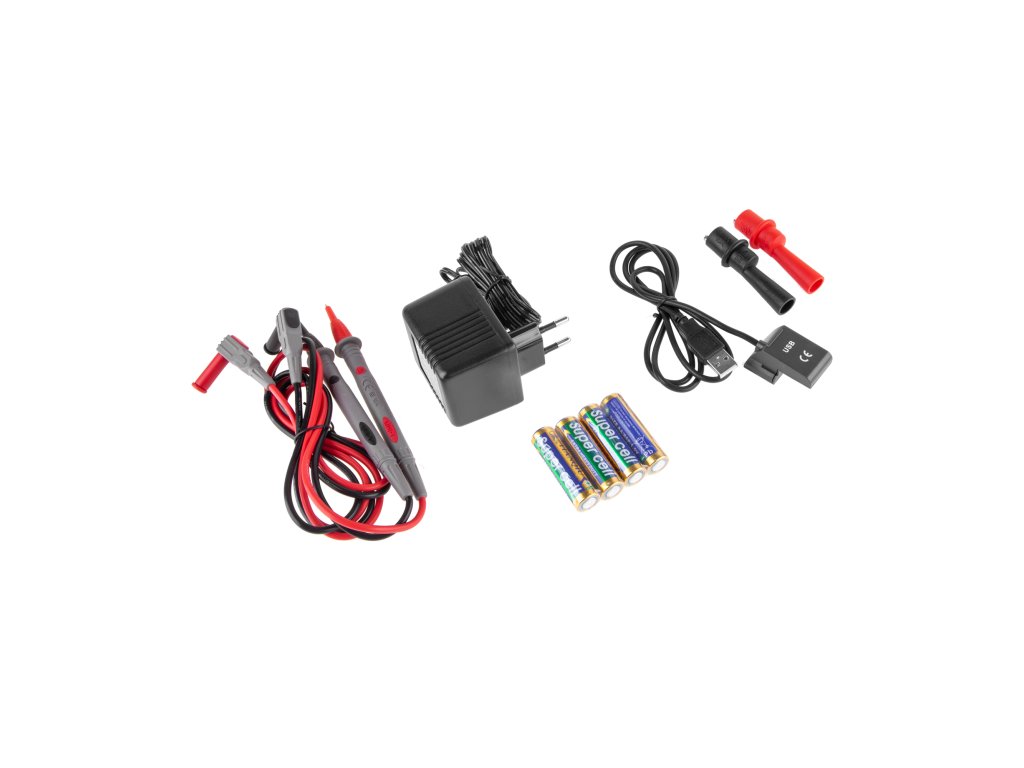

Dodatki: Omrežni napajalnik, baterije, merilni kabli, krokodili, USB kabel, etui
