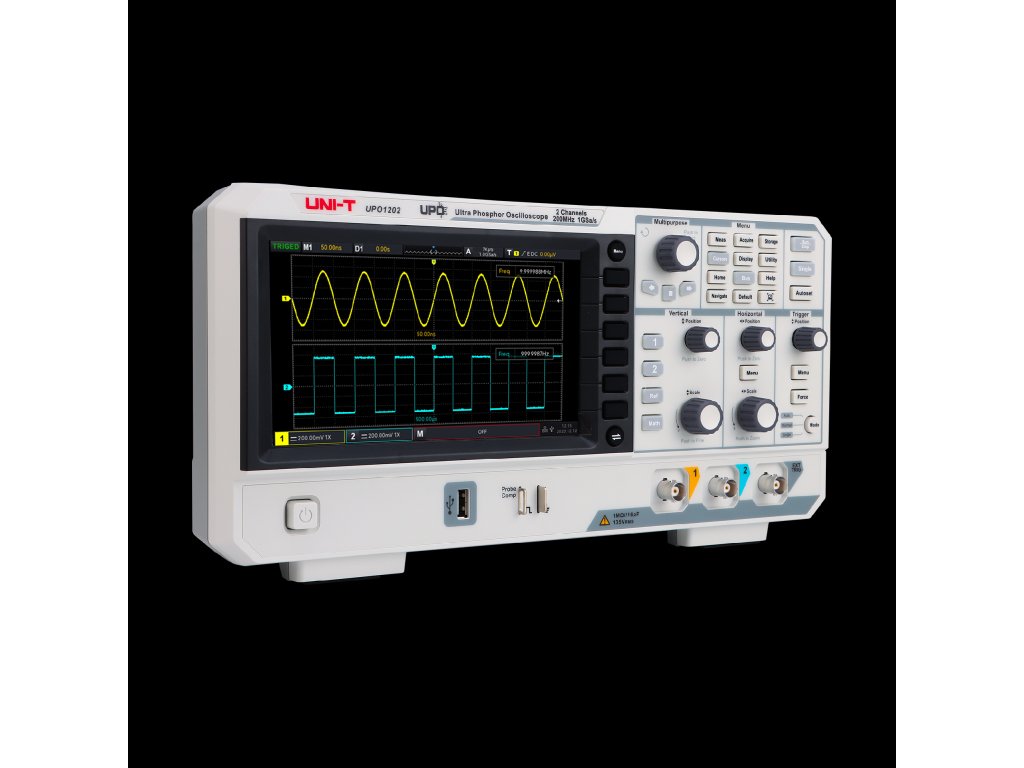

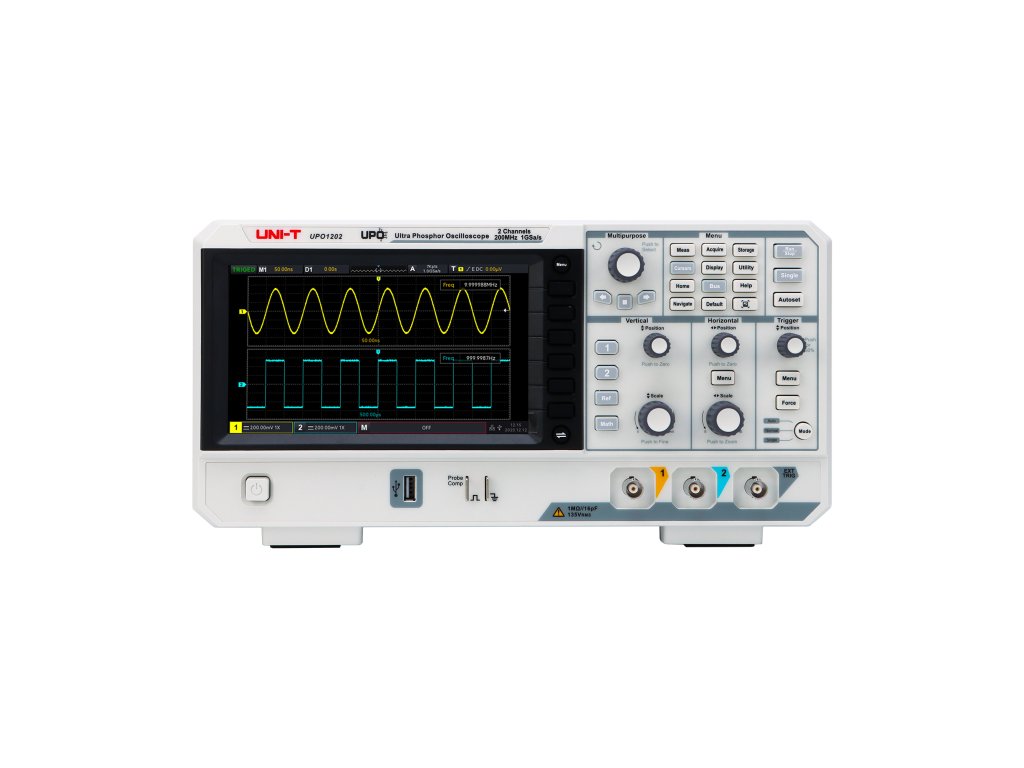

Ostatilograf Uni-T UPO1202

Product detailed description

-----------
GLAVNI PARAMETRI
-----------
Širina analogne pasovne širine: 200 MHz
Čas naraščanja: <=1,8 ns
Število kanalov: 2
Vzorec frekvence: 1 GS/s
Globina pomnilnika: 56 Mpts (1 kanal)
Hitrost zajemanja valovne oblike: 500 000 wfms/s
Osnovni čas: 5 ns/div~50 s/div
Vhodna impedanca: (1MOhm ±2%) II (20 pF ±3 pF)
Občutljivost navpičnega odklona: 1 mV/div~20 V/div (1M )
Natančnost ojačanja signala: <=±3%
Zapis valovnih oblik: 120 000 okvirjev
Načini proženja: Rob, širina impulza, runt, okno, N-rob, zamuda, časovna omejitev, trajanje, vzpostavitev/držanje, naklon, video, koda
Možnosti dekodiranja serijskih vodil: RS232/UART, I2C
Operacije na valovnih oblikah: A+B, A-B, AxB, A/B, FFT, logične operacije, napredne
Samodejno merjenje 27 parametrov: Vrh-Vrh, Amplituda, Maksimum, Minimum, Vrh, Dno, Povprečje, Središče, Srednja vrednost cikla, RMS, Cikel RMS, Območje, Območje cikla, Prekoračitev, Predprekoračitev, Frekvenca, Ciklus, Čas vzpona, Čas padca, Pozitiven impulz, Negativen impulz, Pozitivna širina impulza, Negativna širina impulza, Zamuda A->B (Vzročni rob), Zamuda A->B (Padajoči rob), Zamuda B->A (Vzročni rob), Zamuda B->A (Padajoči rob).
Vrste prikaza rezultatov: 5 rezultatov hkrati
Statistike merjenja: Povprečje, Maks, Min, standardni odklon, številka merjenja
Frekvenčno okno: 6 bitov

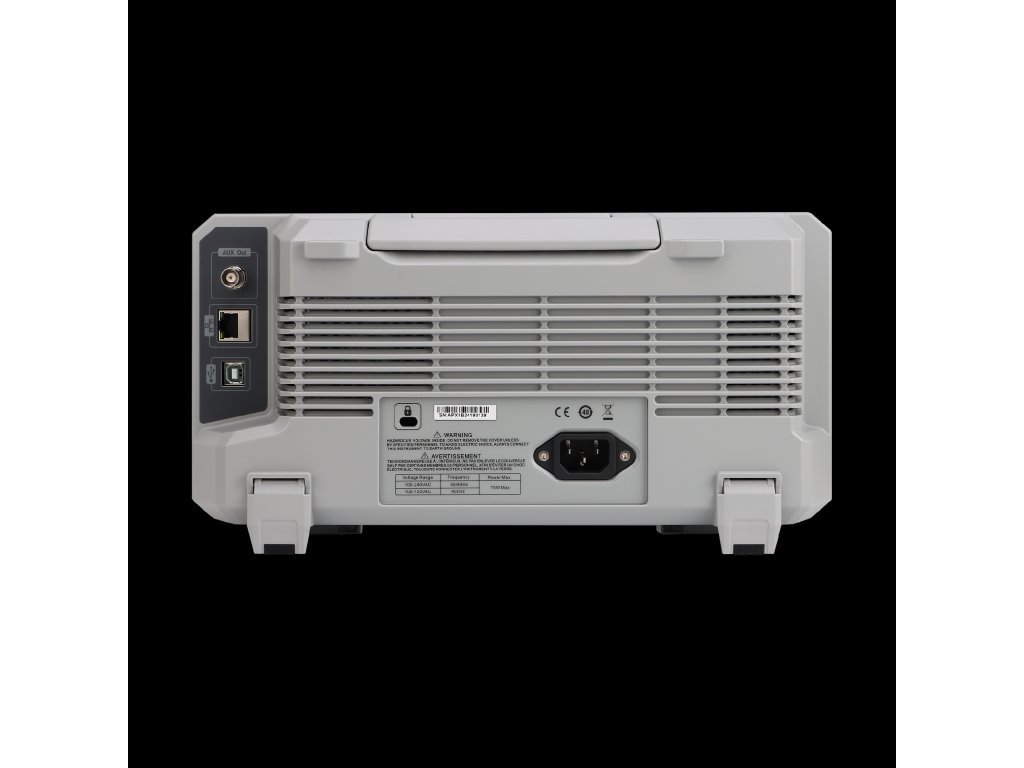

Vmesniki: USB-Host, USB-Naprava, LAN, EXT Trig, AUX (Trig Out, Pass/Fail, DVM)

-----------
SPLOŠNE ZNAČILNOSTI
-----------
Napajanje: 100V~240VAC, 50Hz/60Hz
Zaslon: 7” TFT LCD, WVGA (800×480 px)
Teža: 2,5 kg
Dimenzije: 336 x 164 x 105 mm
