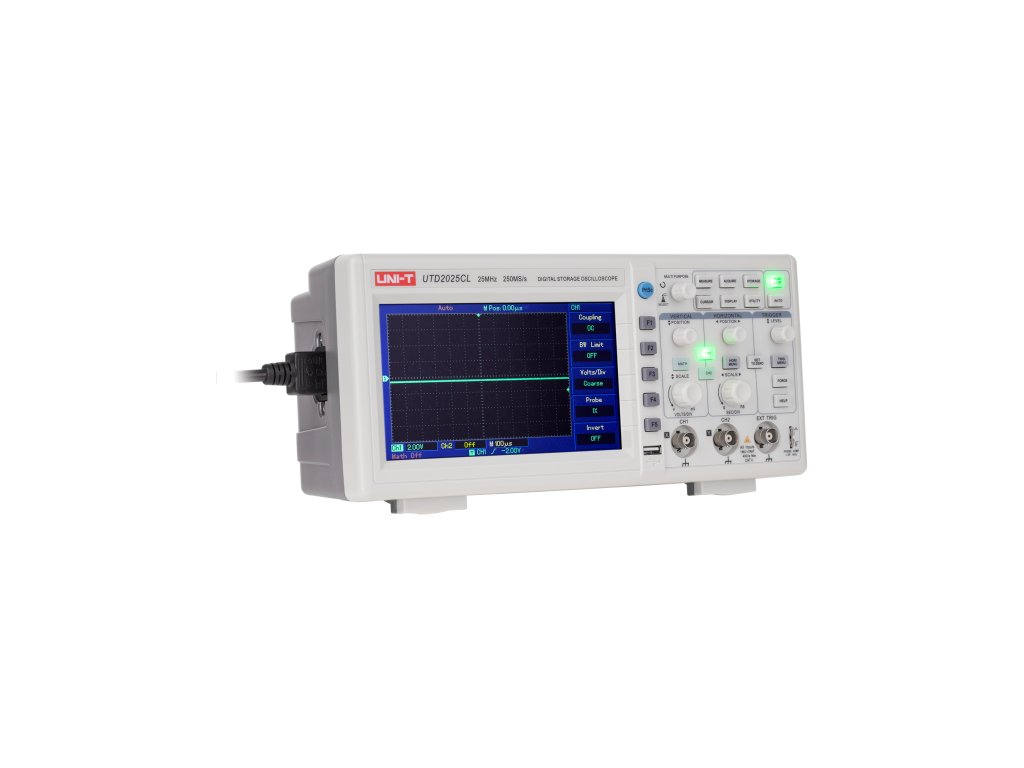

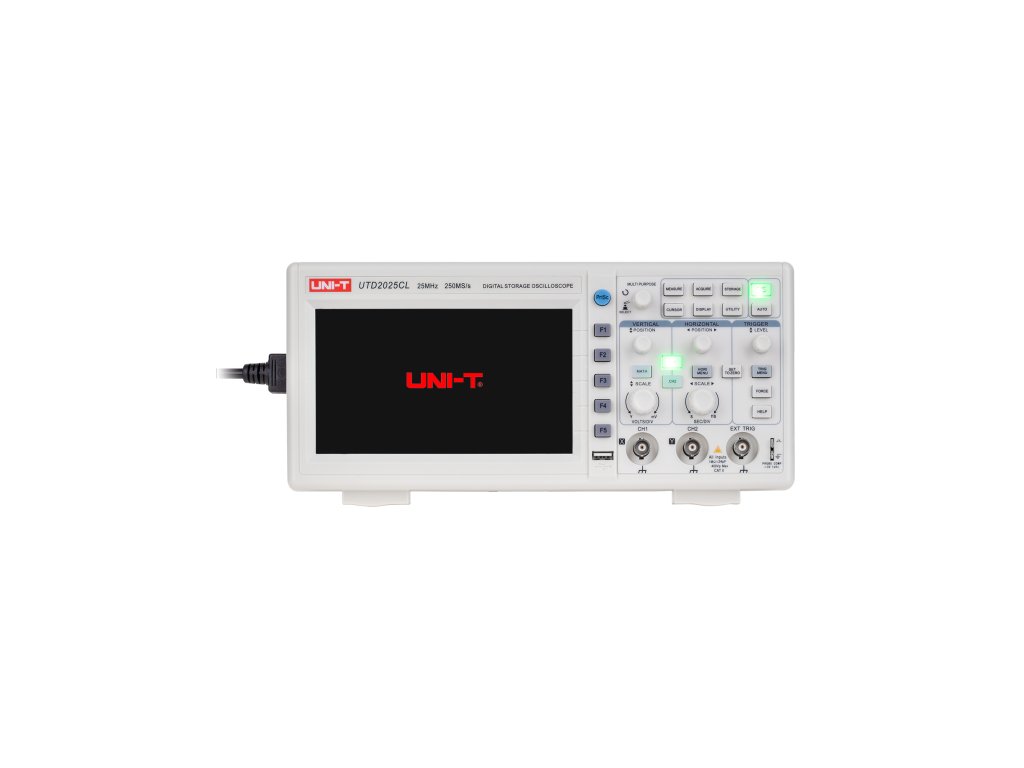

Oszciloskop UTD2025CL

Product detailed description

GLAVNI PARAMETRI Širina pasu: 25 MHz Število kanalov: 2 Vzorce vzorčenja: 250 MS/s Čas naraščanja: <14 ns Głębokość pamięci: 25 kpts Szybkość przechwytywania przebiegów: >2000 wfms/s Občutljivost navpičnega odklona: 1 mV/div ~ 20 V/div Natančnost meritve DC (pridobivanje s povprečenjem): ±(3% x odčitek + 0,1 div + 1 mV) Vhodna impedanca: 1 MOhm ±2%/24 pF ±3 pF Polarizacija: pozitivna/negativna Vhodna napetost: maks. 400 V (DC + AC vrh) Matematične operacije: seštevanje, odštevanje, množenje, deljenje, FFT Osnova časa: 10 ns/div ~ 50 s/div Shranjevanje merilnih podatkov: nastavitev, valovna oblika, bitna slika SPROŽILEC Števec frekvence: 6-mestni Vrste sproženj: robno, širina impulza, video signal, izmenično Viri sprožitve: CH1, CH2, Linija, EXT Obseg nivoja sprožitve: • notranji: ±8 div, šteje se od sredine zaslona • zunanji: ±3 V Razpon naraščanja mrtvega časa: 80 ns ~ 1,5 s Vrste robnih sprožitev: naraščajoče, padajoče, naraščajoče in padajoče Avtomatska nastavitev: Da Vrata: Izhod Pass/Fail, USB OTG SPLOŠNE ZNAČILNOSTI Napajanje: 100 ~ 240 V AC RMS, 50/60 Hz Zaslon: 7" TFT LCD, WVGA (400x240 pik) Teža: 2,2 kg Dimenzije: 306 x 147 x 122 mm Dodatki: 2x merilna sonda, napajalni kabel, USB kabel, CD
GLAVNI PARAMETRI
Širina pasu: 25 MHz
Število kanalov: 2
Vzorce vzorčenja: 250 MS/s
Čas naraščanja: <14 ns
Globina pomnilnika: 25 kpts
Hitrost zajema valovne oblike: >2000 wfms/s
Občutljivost navpičnega odklona: 1 mV/div ~ 20 V/div
Natančnost meritve DC (pridobivanje s povprečenjem): ±(3% x odčitek + 0,1 div + 1 mV)
Vhodna impedanca: 1 MOhm ±2%/24 pF ±3 pF
Polarizacija: pozitivna/negativna
Vhodna napetost: maks. 400 V (DC + AC vrh)
Matematične operacije: seštevanje, odštevanje, množenje, deljenje, FFT
Osnova časa: 10 ns/div ~ 50 s/div
Shranjevanje merilnih podatkov: nastavitev, valovna oblika, bitna slika

SPROŽILEC
Števec frekvence: 6-mestni
Vrste sproženj: robno, širina impulza, video signal, izmenično
Viri sprožitve: CH1, CH2, Linija, EXT
Obseg nivoja sprožitve:
• notranji: ±8 div, šteje se od sredine zaslona
• zunanji: ±3 V
Razpon naraščanja mrtvega časa: 80 ns ~ 1,5 s
Vrste robnih sprožitev: naraščajoče, padajoče, naraščajoče in padajoče
Avtomatska nastavitev: Da
Vrata: Izhod Pass/Fail, USB OTG

SPLOŠNE ZNAČILNOSTI
Napajanje: 100 ~ 240 V AC RMS, 50/60 Hz
Zaslon: 7" TFT LCD, WVGA (400x240 pik)
Teža: 2,2 kg
Dimenzije: 306 x 147 x 122 mm

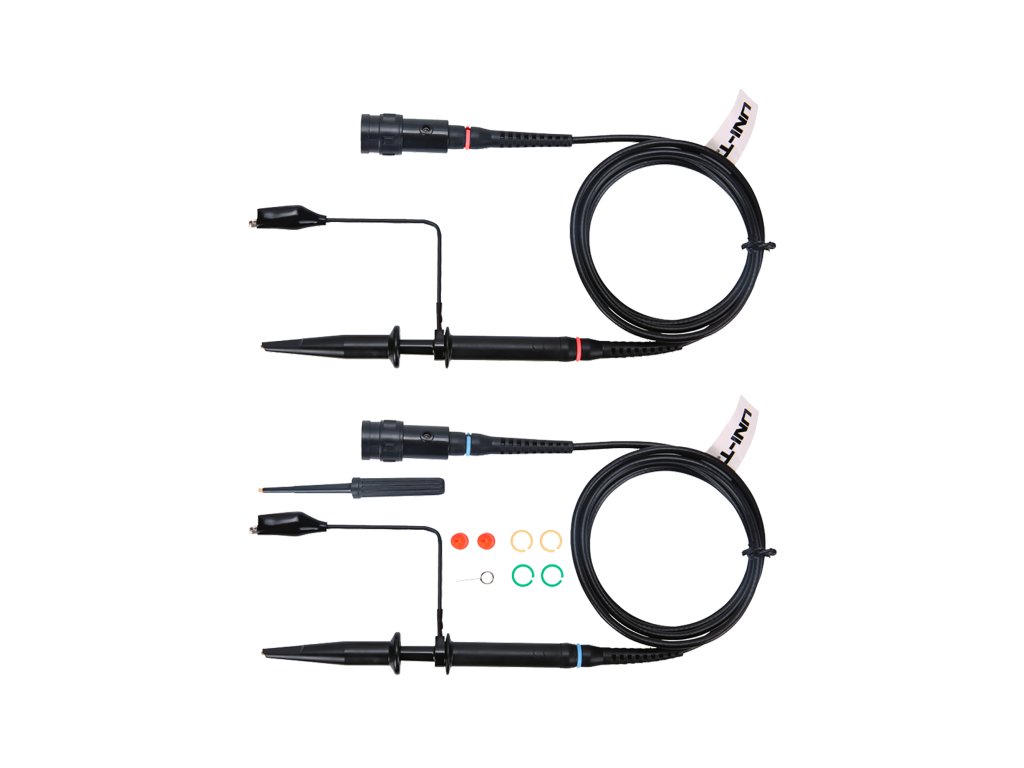

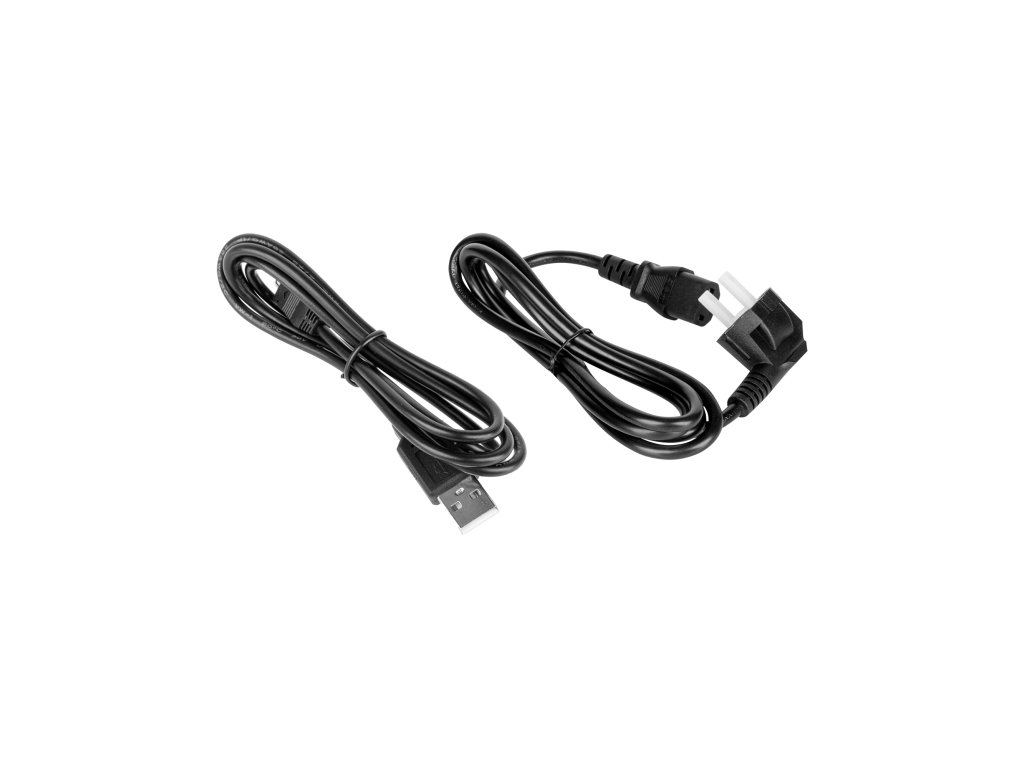

Dodatki: 2x merilna sonda, napajalni kabel, USB kabel, CD
