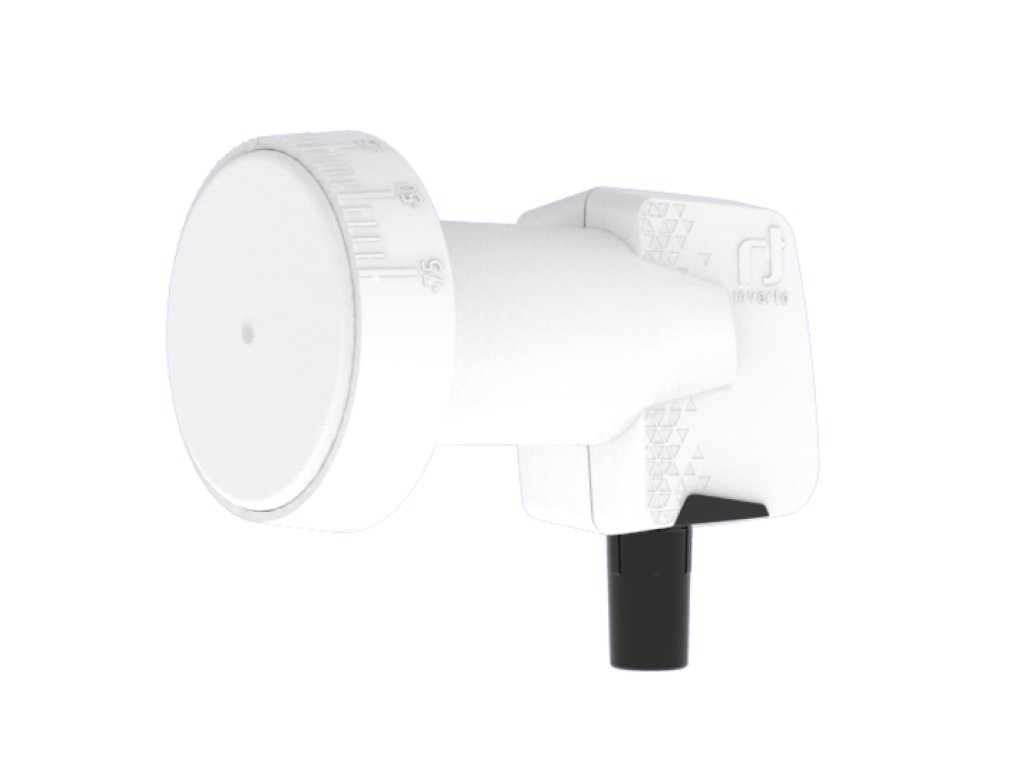

Pretvornik INVERTO Home Pro

Product detailed description

Vhodnostni frekvenčni obseg: 10,7 GHz - 12,75 GHz Obseg izhodne frekvence: 950 MHz - 2150 MHz Nizkofrekvenčna LO frekvenca: 9,75 GHz Visokofrekvenčna LO frekvenca: 10,6 GHz Šum: 0,3 dB tip. (0,7 dB maks.) Točnost frekvence LO pri 25 °C: maks. +/- 500 kH Faza šuma LO pri 10 kHz: maks. +/- 1,0 MHz Belanca pretvorbe: 55 dB min. Ripple gain (nad pasmom 26 MHz): +/- 0,75 dB Variabilnost gaina (v celotnem spektru): +/- 4 dB Zatiranje slike: 40 dB min. Intermodulacija 3. reda - ICP3: 10 dBm min. Kompresijska točka 1 dB (@ izhod): 0 dBm min. Navzkrižna polarizacijska izolacija: 22 dB min. Kontrolni signal Ca (V): 11,0 V - 14,0 V Kontrolni signal Cb (H): 16,0 V - 20,0 V Kontrolni signal Cc (pasovno preklapljanje): 22 kHz ± 4 kHz, 0,4 V ~ 0,8 V pp VSWR izhod: 2,5: 1 Nivo moči v pasu: -60 dBm maks. Trenutna poraba: 95 mA Delovna temperatura: -30 °C + 60 °C Izhodna impedanca: 75 Ohm Tip izhodnega konektorja: Tip F (ženski) Razmerje F / D Dish: 0,6 Teža: 136 g
Vhodnostni frekvenčni obseg: 10,7 GHz - 12,75 GHz
Obseg izhodne frekvence: 950 MHz - 2150 MHz
Nizkofrekvenčna LO frekvenca: 9,75 GHz
Visokofrekvenčna LO frekvenca: 10,6 GHz
Šum: 0,3 dB tip. (0,7 dB maks.)
Točnost frekvence LO pri 25 °C: maks. +/- 500 kH
Faza šuma LO pri 10 kHz: maks. +/- 1,0 MHz
Belanca pretvorbe: 55 dB min.
Ripple gain (nad pasmom 26 MHz): +/- 0,75 dB
Variabilnost gaina (v celotnem spektru): +/- 4 dB
Zatiranje slike: 40 dB min.
Intermodulacija 3. reda - ICP3: 10 dBm min.
Kompresijska točka 1 dB (@ izhod): 0 dBm min.
Navzkrižna polarizacijska izolacija: 22 dB min.
Kontrolni signal Ca (V): 11,0 V - 14,0 V
Kontrolni signal Cb (H): 16,0 V - 20,0 V
Kontrolni signal Cc (pasovno preklapljanje): 22 kHz ± 4 kHz, 0,4 V ~ 0,8 V pp
VSWR izhod: 2,5: 1
Nivo moči v pasu: -60 dBm maks.
Trenutna poraba: 95 mA
Delovna temperatura: -30 °C + 60 °C
Izhodna impedanca: 75 Ohm
Tip izhodnega konektorja: Tip F (ženski)
Razmerje F / D Dish: 0,6
Teža: 136 g
