PTF-51-ECO/PoE - Strešna zaščita za LAN omrežja serije ECO - EWIMAR
Code: EC-20358Product detailed description

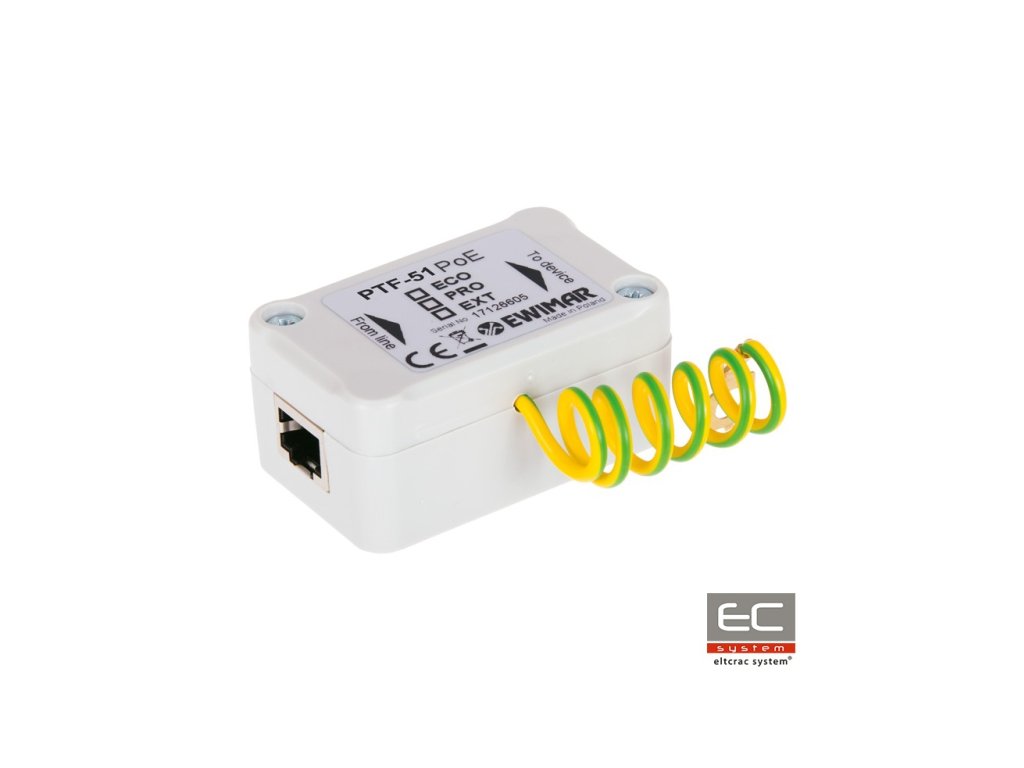

PTF-51-ECO/PoE - Prenapetostna zaščita za LAN omrežje iz vrste ECO - EWIMAR
PTF-51-ECO/PoE je enokanašna prenapetostna zaščita, odgovorna za zaščito med drugim industrijskih IP kamer, LAN stikal (switch), usmerjevalnikov, dostopnih točk WiFi in drugih naprav, ki delujejo v Ethernet omrežju. Naprava je združljiva s standardi 10Base-T, 100Base-T in 1000Base-T. Odlični parametri prenosa podatkov so doseženi z uporabo prilagojenih PCB plošč in natančnim usmerjanjem vezij. Prenapetostna zaščita zagotavlja učinkovito zaščito naprav in LAN omrežij, katerih elementi se nahajajo znotraj stavb. Profesionalna povezava prav tako ščiti naprave pred povečanjem napetosti na napajalnih povezavah PoE. Povezave 4-5 in 7-8 so povezane, saj jih LAN Base-100T izključno uporablja za napajanje PoE. PTF-51-ECO/PoE ščiti oba sklopa napajalnih parov pred povečanjem napetosti nad 58V in poškodbami napajalnih adapterjev končnih naprav (npr. IP kamere, stikali). Lahko deluje kot samostojna naprava ali je pritrjena na steno z povezavo ozemljitve s pomočjo kabla.
Pravilna zaščita ene LAN povezave z dvema napravama PTF-51
Za popolno zaščito ene LAN poti je potrebno uporabiti dve identični napravi, nameščeni na obeh koncih in zagotoviti pravilno ozemljitev. V primeru zaščite več vezij se priporoča uporaba večkratne prenapetostne zaščite na strani LAN stikala in enokanašnih zaščit na strani končnih naprav.
Popolna prenapetostna zaščita 16-točkovne mreže LAN
Tehnična specifikacija:
| Podatkovna povezava | |
|---|---|
| Število LAN kanalov | 1 |
| Podprti tipi LAN omrežij | 10Base-T, 100Base-T, UTP kategorije 5, 5e in 6 |
| Vhodni konektor (kabel) | RJ-45 vtičnica |
| Izhodni konektor (naprava) | RJ-45 vtičnica |
| Nominalno DC napetost (povezava-zemlja) UN | 90V DC |
| Maksimalna trajna delovna napetost (povezava-zemlja) UC | 110V DC |
| Stopnja zaščite 1kV/s (povezava-zemlja) UP | 600V |
| Izpustni tok C1 (8/20µS, povezava-zemlja) Iimp | 100A |
| Nominalno DC napetost (povezava-povezava) UN | 3,3V DC |
| Maksimalna trajna delovna napetost (povezava-povezava) UC | 3,5V DC |
| Stopnja zaščite 1kV/s (povezava-povezava) UP C3 | 20V |
| Izpustni tok (8/20µS, povezava-povezava) Iimp | 100A (2kA po aktivaciji MOSFET) |
| Zaslužene povezave | 1-2, 3-6 |
| Kapaciteta (povezava-povezava) @1MHz | 6-15pF |
| Kapaciteta (povezava-zemlja) @1MHz | 1-2pF |
| Serijski upor | 2,2 / povezavo |
| Nominalni tok IN | 300mA / povezavo |
| Število zaščitnih stopenj | 1 (hibridna) |
| PoE povezava | |
| Nominalno DC napetost (povezava-povezava) UN | 58V DC |
| Maksimalna trajna delovna napetost (povezava-povezava) UC | 64V DC |
| Stopnja zaščite UP | 93V |
| Izpustni tok (8/20µS, povezava-povezava) Iimp | 100A |
| Izpustni tok (8/20µS, povezava-zemlja) Iimp | 100A |
| Ščitene pare | (1+2)-(3+6), (4+5)-(7+8) |
| Delovni standard PoE | V skladu z IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE) |
| Izgube moči PoE na zaščitnih vezjih | IEEE 802.3af, možnost A: 0,23W @48VDC IEEE 802.3af, možnost B: 0,13W @48VDC IEEE 802.3at, možnost A: 0,68W @54VDC IEEE 802.3bt, tip 3 možnost AB: 0,8W @54VDC *) podatki za maksimalno predvideno obremenitev |
| Skupne značilnosti | |
| Dimenzije | 65 x 30 x 40 (mm) |
| Uporaba | Notranja |
| Način namestitve | Samonosna ohišja / montirana na steno |
| Tesnost ohišja | IP54 |
| Delovna temperatura | -30C~60C |
Additional parameters
| Category: | Dodatki za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750342 |
