PTF-51-EXT/PoE/Micro - Miniaturni prenapetostni zaščitni element za zaščito LAN omrežja - EWIMAR

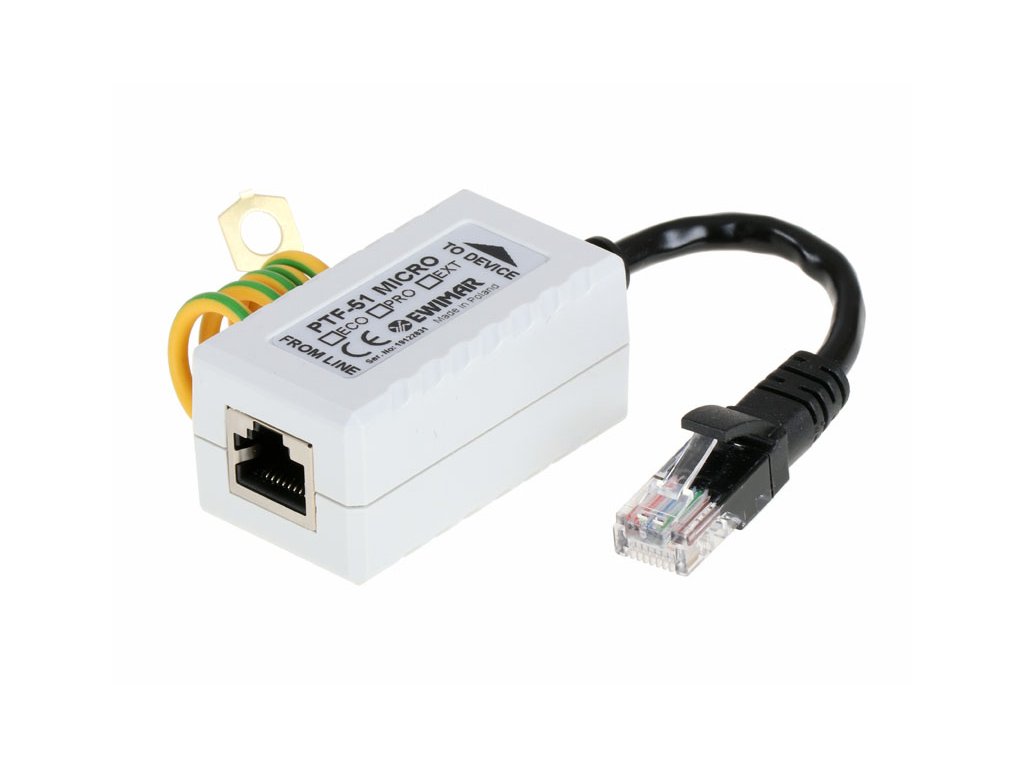

PTF-51-EXT/PoE/Micro je miniaturni prenapetostni zaščitni element, namenjen za LAN omrežja 100-BaseT, ki temeljijo na UTP kablih 5. in 6. kategorije. Napravica je majhnih dimenzij in ima vgrajen kabel s konektorjem RJ-45, kar omogoča enostavno in hitro namestitev ter omogoča skrito namestitev zaščitnega elementa v majhne ohišja. Zaščito je mogoče uporabiti med drugim za zaščito industrijskih IP kamer. PTF-51-EXT/PoE/Micro ščiti pred učinki strel, prenapetij in vandalizma (z uporabo paralizatorjev). Zaščitni element zagotavlja učinkovito zaščito naprav in LAN namestitve, katerih komponente so znotraj stavb. Naprava individualno ščiti vsak prenosni par in odpravlja prenapetja nad 6V znotraj njih ter odvede v zemljo naboje s vrednostmi do 2kA. Zaščitni element se priporoča za zaščito LAN, ki so nameščeni na kovinskih konstrukcijah, izvlečnih rokah ali stebrih. Uporaba MOFSET tehnologije v zaščiti trikrat povečuje učinkovitost pri pojavu prenapetij znotraj prenosnih linij in zmanjšuje občutljivost na poškodbe zaradi dolgotrajnih impulznih tokov. Profesionalno povezovanje dodatno ščiti naprave pred povečanjem napetosti na napajalnih linijah PoE. Liniji 4-5 in 7-8 sta povezani, ker LAN Base-100T ju uporablja izključno za napajanje PoE. PTF-51-EXT/PoE/Micro ščiti obe skupini napajalnih parov pred povečanjem napetosti nad 58V in poškodbami napajalnikov končnih naprav (npr. IP kamere, switchevi). Zaščitni element se priporoča za zaščito končnih naprav, nameščenih na zunanjih delih stavb (stenah, podstrešjih), kjer je lahko vrednost indukiranega naboja visoka.
Da naprava deluje pravilno in zagotavlja ustrezno raven zaščite, jo je treba povezati z kakovostnim ozemljenjem ali v primeru njegove nedostopnosti, z zaščitnim vodnikom PE. Ni dovoljeno povezati na ozemljitev strelsko varnostnih vezij ali ustvariti ozemlje zaščitnega elementa v bližini ozemljitve strelsko varnostnega vezja.
Primeri uporabe zaščitnega elementa PTF-51-EXT/PoE/Micro
Tehnična specifikacija:
| Podatkovna linija | |
|---|---|
| Število LAN kanalov | 1 |
| Združljivost s kabli | 100Base-T (100Mbit), ekrani zakrivljenih parov kategorij 5, 5e in 6 |
| Vhodni konektor (kabel) | Konektor RJ-45 |
| Izhodni konektor (naprava) | Kabel s konektorjem RJ-45 |
| Nazivna napetost DC (linija-zemlja) UN | 90V DC |
| Maksimalna trajna delovna napetost (linija-zemlja) UC | 110V DC |
| Raven zaščite 1kV/s (linija-zemlja) UP | 600V |
| Izpustni tok C1 (8/20µS, linija-zemlja) Iimp | 2kA |
| Nazivna napetost DC (linija-linija) UN | 6V DC |
| Maksimalna trajna delovna napetost (linija-linija) UC | 6,8V DC |
| Raven zaščite 1kV/s (linija-linija) UP C3 | <20V (po aktivaciji MOSFET) |
| Izpustni tok C1 (8/20µS, linija-linija) Iimp | 100A (2kA po aktivaciji MOSFET) |
| Zaščitene linije | 1-2, 3-6 |
| Kapaciteta (linija-linija) @1MHz | 6-15pF |
| Kapaciteta (linija-zemlja) @1MHz | 2-3pF |
| Ločilna naprava | MOSFET varovalka |
| Serijski upornik | 6 / linija |
| Nazivni tok IN | 300mA / linija |
| PoE linija | |
| Nazivna napetost DC (linija-linija) UN | 56V DC |
| Maksimalna trajna delovna napetost (linija-linija) UC | 64V DC |
| Raven zaščite UP C3 | 93V |
| Izpustni tok (8/20µS, linija-linija) Iimp C3 | 73A |
| Nazivna napetost DC (linija-zemlja) UN | 90V DC |
| Maksimalna trajna delovna napetost (linija-zemlja) UC | 110V DC |
| Raven zaščite 1kV/s (linija-zemlja) UP | 600V |
| Izpustni tok C1 (8/20µS, linija-zemlja) Iimp | 2kA |
| Zaščitene pare | (1+2)-(3+6), (4+5)-(7+8) |
| Standard PoE | Združljiv z IEEE 802.3af/at - vse vrste |
| Skupne lastnosti | |
| Dimenzije | 51 x 31 x 24 (mm) - brez kabla |
| Uporaba | Notranje / Zunanje le v dodatnem ohišju IP66 |
| Način namestitve | Stoječ |
| Tesnost ohišja | IP54 |
| Delovna temperatura | -30C~60C |
Additional parameters
| Category: | Dodatki za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750137 |
