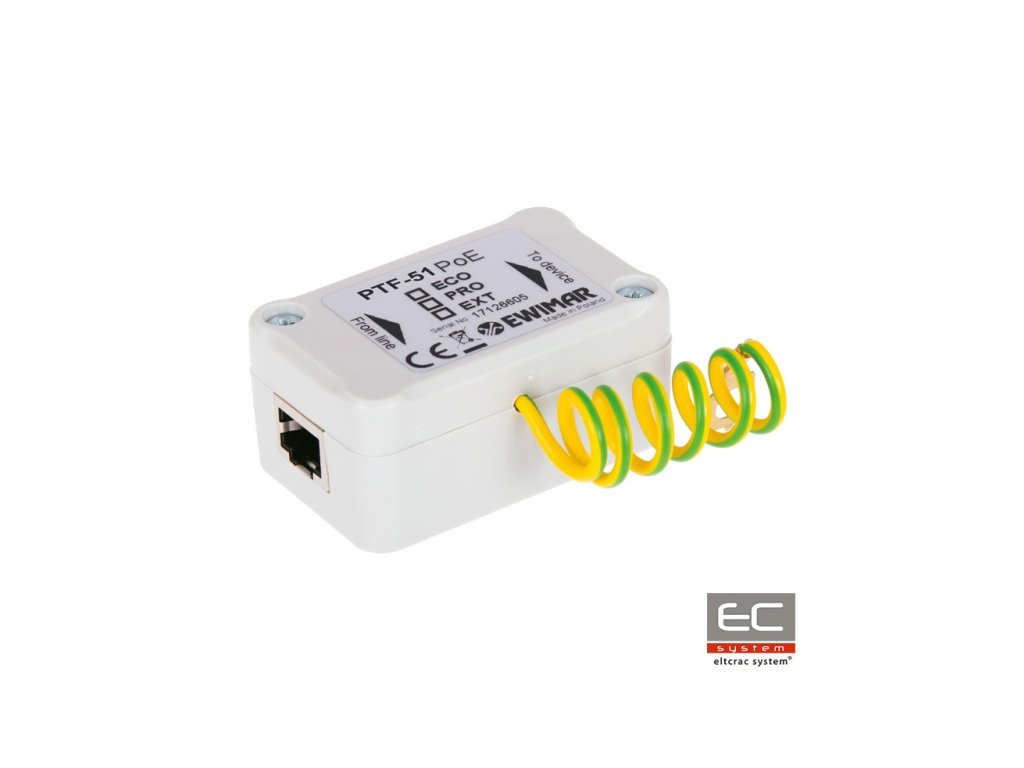

PTF-51-EXT/PoE - Zaščita proti prenapolnjenju za omrežje LAN/Ethernet - EWIMAR

---

PTF-51-EXT/PoE je enokanalen zaščitni element za prenapolnjenje, odgovoren za zaščito med drugim tudi industrijskih IP kamer, LAN stikal, usmerjevalnikov, dostopnih točk WiFi in drugih naprav, ki delujejo v omrežju Ethernet. Napravica je združljiva s standardi 10Base-T, 100Base-T , ki uporabljajo ožičenje kategorije 5, 5e in 6. Odlični parametri prenosa podatkov so doseženi z uporabo optimiziranih PCB plošč in natančno usmeritvijo vezij. Zaščitnik vsebuje neposredno ozemljitev velikih udarnih nabojev posamezno iz vsakega jedra kabla, brez potrebe po uporabi posredniških elementov, ki oslabijo odpornost proti udarcem in imajo velik vpliv na izžarevanje ali absorpcijo elektromagnetnih motenj. Napravica ima v podatkovnem kanalu 3 zaščitne stopnje, ki skupaj z uporabo tehnologije MOSFET zagotavljajo izjemno učinkovito zaščito vezij omrežnih vmesnikov in nudijo dodaten izolacijski buffer v primeru pojavov velikih potencialov med LAN stikalom in posameznimi končnimi točkami. Napajanje LAN naprav je zaščiteno pred poškodbami neodvisnimi zaščitnimi vezji napajanja PoE, ki odpravljajo povečanje napetosti med pari 1,2 - 3,6 in 4,5 - 7,8 zaradi prenapolnitev, ki jih povzročajo nevihte ali nenadzorovano povečanje napetosti. Profesionalna povezava dodatno ščiti naprave pred povečanjem napetosti na napajalnih vodnikih PoE. Vodila 4-5 in 7-8 so med seboj povezana, saj jih LAN Base-100T izključno uporablja za napajanje PoE. PTF-51-EXT/PoE je priporočljiv za zaščito končnih naprav na drogovih, kovinskih konstrukcijah in v industrijskih objektih. Lahko deluje kot samostojna naprava ali je pritrjena na steno s priključenim ozemljitvenim vodnikom.

Pravilna zaščita posameznega LAN kabla s pomočjo dveh naprav PTF-51

Za popolno zaščito enega LAN kanala je potrebno uporabiti dve napravi serije PTF-51, nameščeni na obeh koncih kabla in zagotoviti njuno pravilno ozemljitev. V primeru zaščite več krogov je priporočljivo uporabiti večkanalni zaščitnik na strani LAN stikala in enokanalne zaščite na strani končnih naprav.

Popolna zaščita proti prenapolnjenju 16-točkovne mreže LAN

V primeru uporabe zaščitnika serije EXT na strani končnega LAN naprave (IP kamera) je potrebno na strani LAN stikala uporabiti zaščitnik vsaj v različici PRO, sicer zaščita LAN stikala ne bo zadostna. Med kablom in zaščitnikom se ne smejo uporabljati standardne patch plošče z LSA (Krone) konektorji, saj je odpornost njihovih vezij proti udarcem prenizka. Za zaključek je najbolje uporabiti patch plošče z konektorji tipa Keystone.

Tehnična specifikacija:

RJ-45 konektorIzhodni konektor (naprava)RJ-45 konektorNazivno enosmerno napetost (linija-zemlja) UN90V DCMaksimalno delovno napetost (linija-zemlja) UC110V DCStopnja zaščite 1kV/s (linija-zemlja) UP600VUdarni tok C1 (8/20µS, linija-zemlja) Iimp2kA na vsakem jedru kabla (14kA skupno)Nazivno enosmerno napetost (linija-linija) UN3,3V DCMaksimalno delovno napetost (linija-linija) UC3,5V DCStopnja zaščite 1kV/s (linija-linija) UP C38VUdarni tok (8/20µS, linija-linija) Iimp2kA z vplivom MOSFETZavarovane linije1-2, 3-6Kapacitivnost (linija-linija) @1MHz6-15pFKapacitivnost (linija-zemlja) @1MHz1-2pFSerijska upornost6 / linijoNazivni tok IN300mA / linijoŠtevilo zaščitnih stopenj3 (GDT, MOSFET, TVS)Odklopni elementSuper hitra varovalka MOSFETNazivno enosmerno napetost (linija-linija) UN58V DCMaksimalno delovno napetost (linija-linija) UC64V DCStopnja zaščite UP 93VUdarni tok (8/20µS, linija-linija) Iimp 2kA z vplivom MOSFET (opcija A), 250A (opcija B)Udarni tok (8/20µS, linija-zemlja) Iimp2kAZavarovani pari(1+2)-(3+6), (4+5)-(7+8)PoE delovni standardZdružljiv z IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)Padec energije PoE na zaščitnih vezjihIEEE 802.3af, opcija A: 0,6W @48VDCDimenzije65 x 30 x 40 (mm)UporabaZaščita naprav na drogovihNačin namestitveSamostojno ohišje / namestitev na stenoTesnost ohišjaIP54Delovna temperatura-30C~60C

Podatkovna linija
Število LAN kanalov	1
Podprti tipi LAN	10Base-T, 100Base-T, zasukan par kategorije 5, 5e in 6
Vhodni konektor (kabel)#
PoE linija
	IEEE 802.3af, opcija B: 0,35W @48VDC IEEE 802.3at, opcija A: 1,6W @54VDC IEEE 802.3at opcija B: 0,6W @54VDC IEEE 802.3bt, Tip 3, opcija AB: 1,2W @54VDC *) podatki za maksimalno predvideno obremenitev
