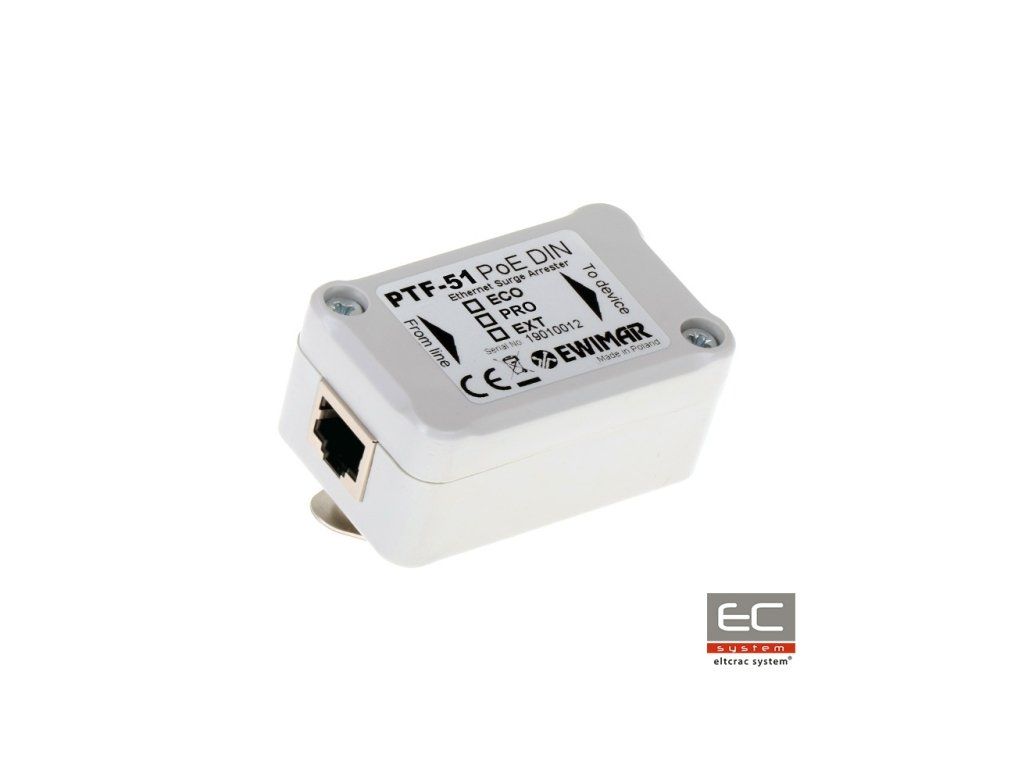

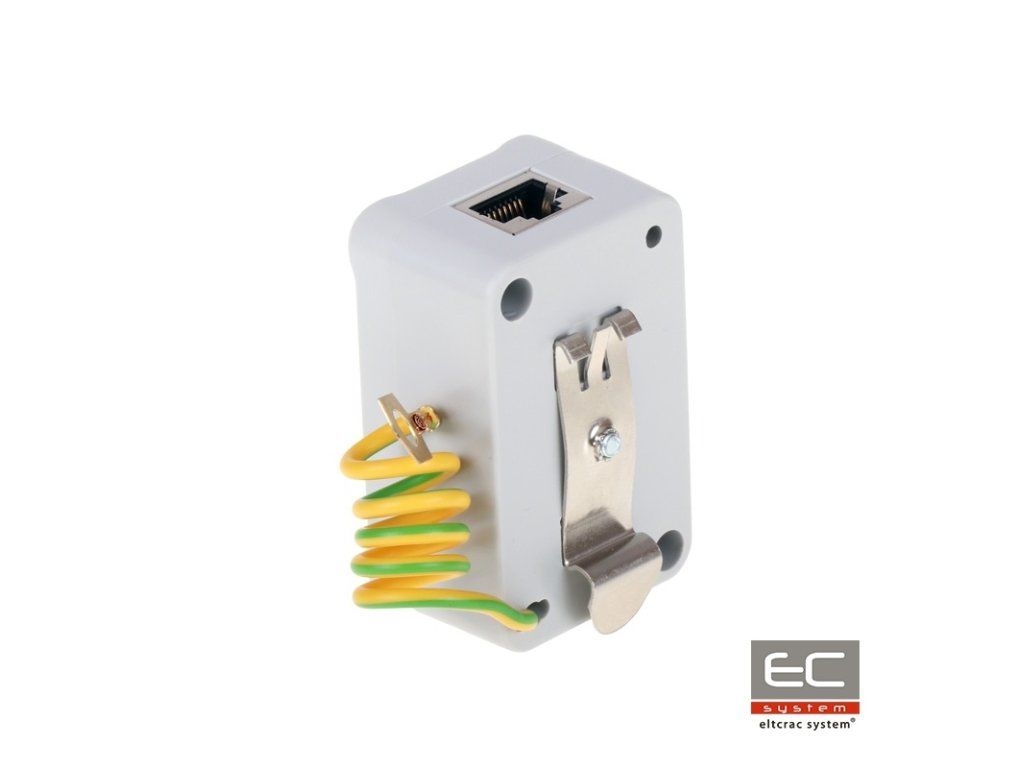

PTF-51-PRO/PoE/DIN - Strešna zaščita za LAN/Ethernet omrežje montirana na DIN tirnico - EWIMAR
PTF-51-PRO/PoE/DIN je enokančna strešna zaščita, montirana na DIN tirnico, odgovorna za zaščito npr. IP industrijskih kamer, LAN stikal, usmerjevalnikov, dostopnih točk WiFi in drugih naprav, ki delujejo v LAN omrežju. Napravica je združljiva s standardi 10Base-T, 100Base-T ki uporabljajo kablovje kategorije 5, 5e in 6. Strešna zaščita ščiti vsak prenosni vodnik in napajanje PoE pred udarci do 2kA s direktnim odvajanjem naboja v zemljo. Odlični parametri prenosa podatkov so doseženi z uporabo natančno prilagojenih PCB plošč in natančnim usklajevanjem vezij. Napravica zagotavlja učinkovito zaščito naprav in inštalacij v LAN omrežjih, kjer se vsaj ena od končnih naprav nahaja znotraj stavbe. Poklicna povezava dodatno ščiti naprave pred povečanjem napetosti na napajalnih linijah PoE. Liniji 4-5 in 7-8 sta med seboj povezani, saj jih LAN Base-100T uporablja izključno za napajanje PoE. PTF-51-PRO/PoE/DIN ščiti obe skupini napajalnih parov pred naraščanjem napetosti nad 58V in poškodbami napajalnih virov končnih naprav (npr. IP kamere, stikala). Uzemljitev strešne zaščite poteka preko DIN tirnice. Za montažo naprave na DIN tirnico se uporablja kovinska nosilna struktura, s katero je PTF-51-PRO/PoE/DIN opremljen.
Pravilna zaščita samostojne LAN povezave s pomočjo dveh naprav PTF-51
Za popolno zaščito enega LAN kanala se priporoča uporaba dveh naprav serije PTF-51, nameščenih na obeh koncih kabla, ter skrb za njihovo pravilno uzemljitev. V primeru zaščite več vezij se priporoča uporaba večkanalne strešne zaščite na strani LAN stikala in enokančnih zaščit na strani končnih naprav.
Popolna zaščita pred prenapolnjenjem 16-točkovne LAN omrežne naprave
V primeru uporabe strešne zaščite serije PRO na strani končne servisne LAN naprave (npr. IP kamera) je potrebno na strani LAN stikala uporabiti vsaj PRO različico strešne zaščite, sicer zaščita LAN stikala ne bo zadostovala. Med kablom in strešno zaščito ne bi smeli uporabljati standardnih patch panelov z LSA (Krone) vtičnicami, saj je odpornost njihovih vezij proti udarom prenizka. Kot zaključek se priporoča uporaba patch panelov s konektorji tipa Keystone.
Tehnična specifikacija:
| Podatkovna povezava | |
|---|---|
| Število LAN kanalov | 1 |
| Podprti tipi LAN omrežij | 10Base-T, 100Base-T, prepletena parica kategorije 5, 5e in 6 |
| Vhodni konektor (kabel) | Vtičnica RJ-45 |
| Izhodni konektor (naprava) | Vtičnica RJ-45 |
| Nominalno DC napetost (povezava-zemlja) UN | 90V DC |
| Maksimalna delovna napetost (povezava-zemlja) UC | 110V DC |
| Raven zaščite 1kV/s (povezava-zemlja) UP | 600V |
| Udarni tok C1 (8/20µS, povezava-zemlja) Iimp | 2kA na vsak vodnik (14kA skupaj) |
| Nominalno DC napetost (povezava-povezava) UN | 3,3V DC |
| Maksimalna delovna napetost (povezava-povezava) UC | 3,5V DC |
| Raven zaščite 1kV/s (povezava-povezava) UP C3 | 20V |
| Udarni tok (8/20µS, povezava-povezava) Iimp | 100A |
| Zavarovane povezave | 1-2, 3-6 |
| Kapacitivnost (povezava-povezava) @1MHz | 6-15pF |
| Kapacitivnost (povezava-zemlja) @1MHz | 1-2pF |
| Serijski upor | 2,2 / povezava |
| Nominalni tok IN | 300mA / povezava |
| Število zaščitnih stopenj | 2 (GDT, TVS) |
| Odklopni element | Udarni upor |
| PoE povezava | |
| Nominalno DC napetost (povezava-povezava) UN | 58V DC |
| Maksimalna delovna napetost (povezava-povezava) UC | 64V DC |
| Raven zaščite UP | 93V |
| Udarni tok (8/20µS, povezava-povezava) Iimp | 100A |
| Udarni tok (8/20µS, povezava-zemlja) Iimp | 2kA |
| Zavarovani pari | (1+2)-(3+6), (4+5)-(7+8) |
| Operativni standard PoE | V skladu z IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE) |
| Izgube moči PoE na zaščitnih vezjih | IEEE 802.3af, možnost A: 0,6W @48VDC IEEE 802.3af, možnost B: 0,35W @48VDC IEEE 802.3at, možnost A: 1,6W @54VDC IEEE 802.3bt, Tip 3, možnost AB: 1,2W @54VDC *) podatki za največje načrtovane obremenitve |
| Skupne lastnosti | |
| M mere | 65 x 30 x 40 (mm) |
| Uporaba | Notranja |
| Način namestitve | Montaža na DIN tirnico |
| Zaščita | IP54 |
| Delovna temperatura | -30C~60C |
