PTF-51-PRO/PoE/Micro - Miniaturni zaščitnik prenapolnjenja za zaščito omrežja LAN - EWIMAR

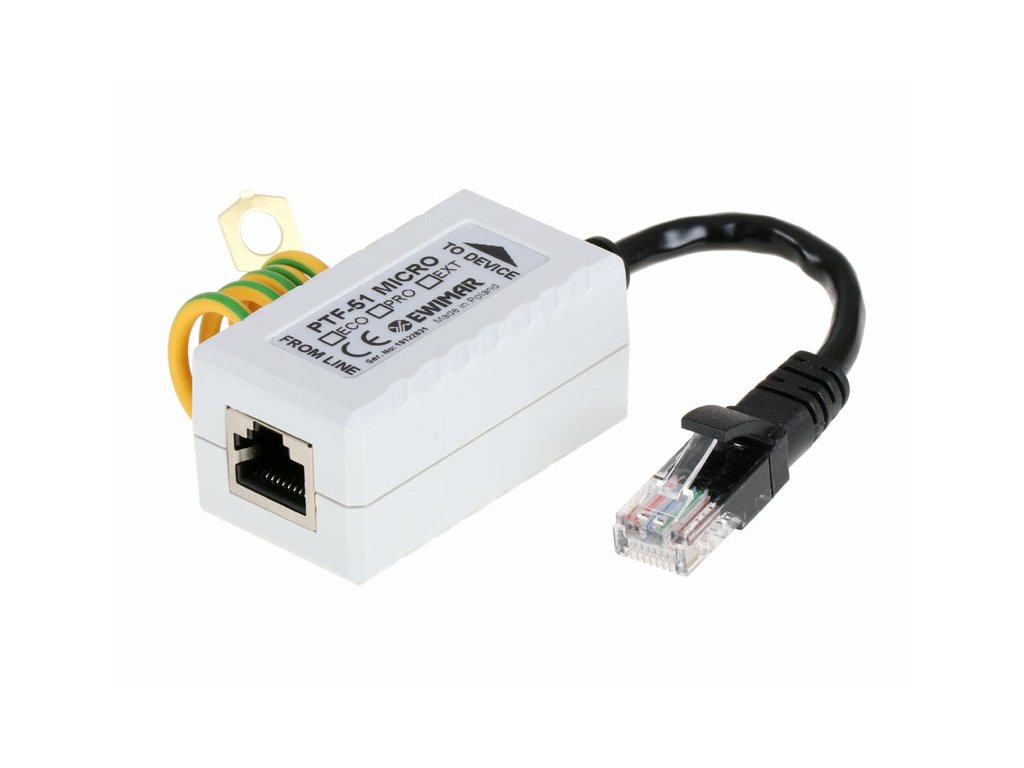

PTF-51-PRO/PoE/Micro je miniaturni zaščitnik prenapolnjenja, namenjen za omrežja LAN 100-BaseT, zgrajena na kablih UTP kategorije 5 in 6. Napovedna naprava je majhnih dimenzij in ima vgrajen kabel s priključkom RJ-45, kar omogoča enostavno in hitro namestitev ter omogoča skrivanje zaščitnika v manjših ohišjih. Zaščitno napravo je mogoče uporabiti, med drugim, za zaščito IP industrijskih kamer. PTF-51-PRO/PoE/Micro ščiti pred učinki strele, prenapolnjenjem in dejanji vandalizma (dejavnost paralizatorjev). Prenapolnjenje zagotavlja učinkovito zaščito naprav in omrežja LAN, katerih elementi se nahajajo v notranjosti zgradb. Naprava posamezno ščiti vsak prenosni par in odpravlja prenapolnjenja nad 6V znotraj njih ter odvede do 2kA naboje v zemljo. Profesionalna vezna shema dodatno ščiti naprave pred povečanjem napetosti na napajalnih linijah PoE. Linije 4-5 in 7-8 so povezane, saj jih LAN Base-100T izključno uporablja za napajanje PoE. PTF-51-PRO/PoE/Micro ščiti obe skupini napajalnih parov pred povečanjem napetosti nad 58V in poškodbami napravi (npr. IP kamere, stikala). Priporočljivo je, da se zaščitnik uporablja za zaščito končnih naprav, nameščenih zunaj stavb (sten, podstrešij), kjer je lahko vrednost induciranega naboja velika.
Da naprava pravilno deluje in zagotovi ustrezno raven zaščite, jo je treba priključiti na visoko kakovostno ozemljitev ali v primeru njene odsotnosti na zaščitni vodi PE. Ni dovoljeno priključevati se na zemeljske kroge strelovodov in ustvariti ozemljitvene točke zaščitnika v bližini ozemljitvenega kroga strelovoda.
Primeri uporabe zaščitnika PTF-51-ECO/PoE/Micro
Tehnična specifikacija:
| Podatkovna linija | |
|---|---|
| Število kanalov LAN | 1 |
| Združljivost s kabli | 100Base-T (100Mbit), zasukani par kategorije 5, 5e in 6 |
| Vhodni priključek (kabel) | Vtičnica RJ-45 |
| Izhodni priključek (naprava) | Kabel s priključkom RJ-45 |
| Imensko napetost DC (linija-zemlja) UN | 90V DC |
| Max. trajna delovna napetost (linija-zemlja) UC | 110V DC |
| Raven zaščite 1kV/s (linija-zemlja) UP | 600V |
| Izpustni tok C1 (8/20µS, linija-zemlja) Iimp | 2kA |
| Imensko napetost DC (linija-linija) UN | 6V DC |
| Max. delovna napetost (linija-linija) UC | 6,8V DC |
| Raven zaščite 1kV/s (linija-linija) UP C3 | 20V |
| Izpustni tok C1 (8/20µS, linija-linija) Iimp | 100A |
| Zavarovane linije | 1-2, 3-6 |
| Kapaciteta (linija-linija) @1MHz | 6-15pF |
| Kapaciteta (linija-zemlja) @1MHz | 2-3pF |
| Ločilni element | Upor |
| Serijski upor | 2,2 / linija |
| Imenovani tok IN | 300mA / linija |
| PoE linija | |
| Imensko napetost DC (linija-linija) UN | 56V DC |
| Max. trajna delovna napetost (linija-linija) UC | 64V DC |
| Raven zaščite UP C3 | 93V |
| Izpustni tok (8/20µS, linija-linija) Iimp C3 | 73A |
| Imensko napetost DC (linija-zemlja) UN | 90V DC |
| Max. trajna delovna napetost (linija-zemlja) UC | 110V DC |
| Raven zaščite 1kV/s (linija-zemlja) UP | 600V |
| Izpustni tok C1 (8/20µS, linija-zemlja) Iimp | 2kA |
| Zavarovani pari | (1+2)-(3+6), (4+5)-(7+8) |
| Delovni standard PoE | Združljivo z IEEE 802.3af/at - vse vrste |
| Skupne značilnosti | |
| Dimenzije | 51 x 31 x 24 (mm) - brez kabla |
| Uporaba | Znotraj / Zunaj samo v dodatnem ohišju IP66 |
| Način montaže | Samostojni |
| Neprepustnost ohišja | IP54 |
| Delovna temperatura | -30C~60C |
Additional parameters
| Category: | Dodatki za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750144 |
