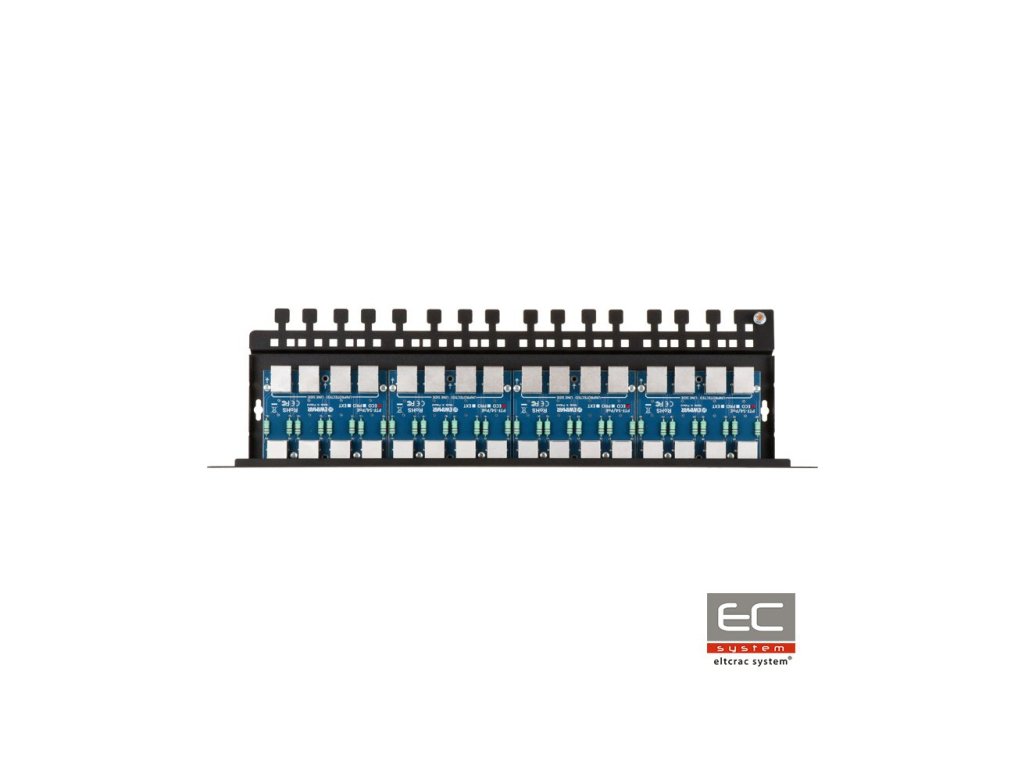

PTF-516R-ECO/PoE - 16-kanalna zaščita omrežja LAN - EWIMAR
PTF-516R-ECO/PoE je šestnajst-kanalna zaščita, odgovorna za zaščito pred prenapolnjenjem, npr. IP kamer, LAN stikal, usmerjevalnikov, dostopnih točk WiFi in drugih naprav, ki delujejo v omrežjih 100Mbit. Naprava je združljiva s kablovjem UTP in FTP kategorije 5, 5e in 6. Zaščita je namenjena za omrežja 10Base-T, 100Base-T. Napravo sestavljajo štiri enote PTF-54-ECO/Poe, nameščene na namensko osnovo PTU/PTF-5RACK. PTF-516R-ECO/PoE je namenjen zaščiti naprav, nameščenih v stavbah. Odlični parametri prenosa podatkov in visoka odpornost na udarce so doseženi zahvaljujoč uporabi PCB plošč s zelo visokim deležem bakra, natančnemu usklajevanju vezij in uporabi inovativnih komponent. Na obeh straneh (zaščitena - DEVICE in nezaščitena - LINE) so bili uporabljeni vtiči RJ-45. Uzemljitev naprave se izvaja preko montažnih vijakov ohišja Rack, kar omogoča enostavno vzdrževanje, zamenjavo ali širitev modula. Povezovanje poteka s pomočjo priloženega kabla, ki se pripne na skupno ozemljitveno točko ohišja. Priporočeni način za zagotovitev najvišje ravni zaščite je uporaba zaščite na obeh straneh kablov: večkratna na strani LAN stikala in posamezna na strani končnih naprav.
Zaščita pred prenapolnjenjem CCTV kamer in LAN stikala
Tehnična specifikacija:
| Podatkovna povezava | |
|---|---|
| Število LAN kanalov | 16 |
| Možnost razširitve | Ne, samo zamenjava za drug model |
| Podprti tipi LAN omrežij | 10Base-T, 100Base-T, krivljen par, kategorije 5, 5e in 6 |
| Vhodna vtičnica (kabel) | Vtičnica RJ-45, zasenčena |
| Izhodna vtičnica (naprava) | Vtičnica RJ-45, zasenčena |
| Tipi uporabnih kablov | UTP / FTP kategorije 5, 5e in 6 |
| Nazivna napetost DC (povezava-zemlja) UN | 90V DC |
| Maksimalna delovna napetost (povezava-zemlja) UC | 110V DC |
| Zaščitna raven 1kV/s (povezava-zemlja) UP | 600V |
| Izdajni tok (8/20µS, povezava-zemlja) Iimp | 100A |
| Nazivna napetost DC (povezava-povezava) UN | 3,3V DC |
| Maksimalna delovna napetost (povezava-povezava) UC | 3,5V DC |
| Zaščitna raven 1kV/s (povezava-povezava) UP C3 | 20V |
| Izdajni tok (8/20µS, povezava-povezava) Iimp | 100A |
| Zaščitene povezave | 1-2, 3-6 |
| Kapaciteta (povezava-povezava) @1MHz | 6-15pF |
| Kapaciteta (povezava-zemlja) @1MHz | 1-2pF |
| Serijski upor | 2,2 / povezava |
| Nazivni tok IN | 300mA / povezava |
| Število zaščitnih stopenj | 1 (hibridna) |
| PoE povezava | |
| Nazivna napetost DC (povezava-povezava) UN | 58V DC |
| Maksimalna delovna napetost (povezava-povezava) UC | 64V DC |
| Zaščitna raven UP | 93V |
| Izdajni tok (8/20µS, povezava-povezava) Iimp | 100A |
| Izdajni tok (8/20µS, povezava-zemlja) Iimp | 100A |
| Zaščiteni pari | (1+2)-(3+6), (4+5)-(7+8) |
| Standard PoE delovanja | v skladu z IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE) |
| PoE moč izgube na zaščitnih vezjih | IEEE 802.3af, možnost A: 0,23W @48VDC IEEE 802.3af, možnost B: 0,13W @48VDC IEEE 802.3at, možnost A: 0,68W @54VDC IEEE 802.3bt, tip 3 možnost AB: 0,8W @54VDC *) podatki za največje predvideno obremenitev |
| Skupne lastnosti | |
| Dimenzije | 480 x 41 x 130 (mm) |
| Uporaba | Zaščita naprav, nameščenih v stavbah |
| Način montaže | Montaža v Rack 19", opcijsko na steno |
| Tesnost ohišja | neaplicira se |
| Delovna temperatura | -30C~60C |
Additional parameters
| Category: | Dodatki za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750106 |
