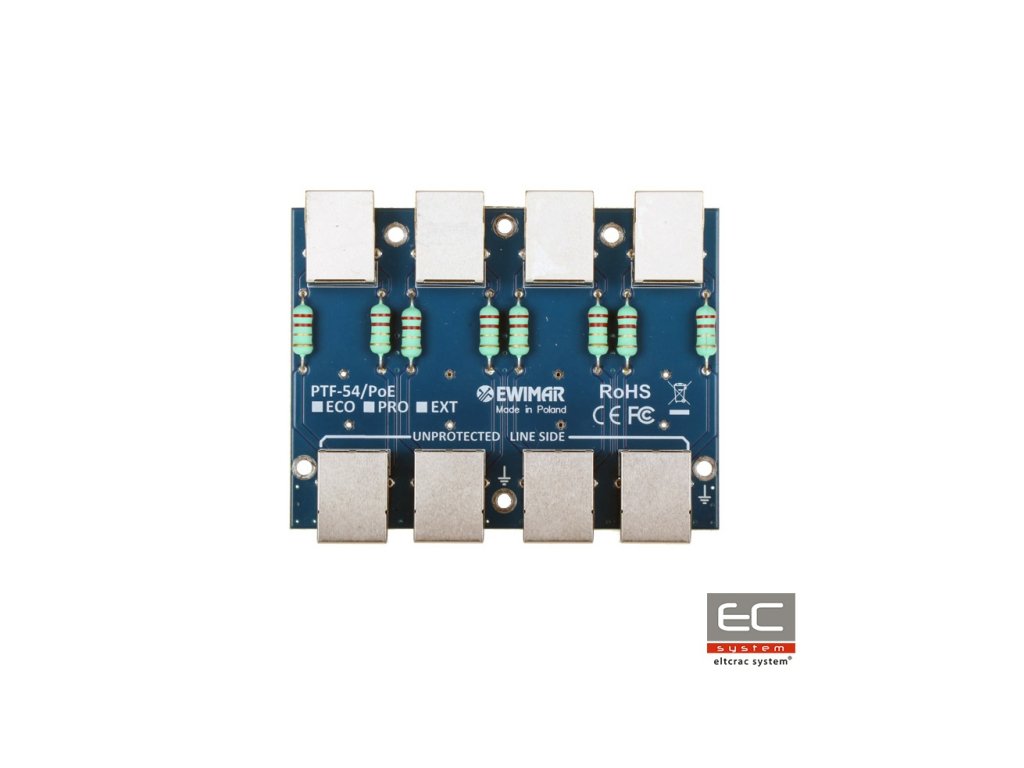

PTF-54-PRO/PoE - 4-kanalni modul za zaščito pred prenapolnjenjem omrežja LAN - EWIMAR
PTF-54-PRO/PoE je štirikanalni modul, odgovoren za zaščito pred prenapolnjenjem, med drugim za IP kamere, LAN stikala, usmerjevalnike, WiFi dostopne točke in druge naprave, ki delujejo v omrežju 100Mbit. Naprava je združljiva s kabli UTP in FTP kategorije 5, 5e in 6. Modul je namenjen za omrežja 10Base-T, 100Base-T. PTF-54-PRO/PoE je zasnovan za zaščito naprav, nameščenih zunaj zgradb. Odlični podatkovni prenos in visoka odporna moč na udarce sta dosežena z uporabo PCB z zelo debelim vsebnostjo bakra, natančnim vodenjem vezij in inovativnimi komponentami. Na obeh straneh (ščitena - DEVICE in nezaščitena - LINE) se uporabljajo konektorji RJ-45, kar omogoča povezovanje modulov z drugimi razdelilniki, ki oblikujejo konice LAN kablov. Naprava se ne sme uporabljati v povezavi s standardnimi razdelilniki s konektorji LSA (Krone), ker njihova vezja nimajo zadostne odpornosti na udarce in se lahko poškodujejo pri prenapolnjenju. Kot konico LAN kablov je najbolje uporabiti razdelilne panele z moduli vrste Keystone. Za namestitev je potrebno uporabiti namensko osnovo PTU/PTF-5-RACK, ki lahko vsebuje do 4 moduli različnih tipov ali eno modulno omarico PTF-5-BOX. Uzemljitev naprave se izvede s pomočjo montažnih vijakov omarice Rack, kar zagotavlja enostavno vzdrževanje, zamenjavo ali širitev modula. Povezovanje se izvede s priloženim kablom, ki je pritrjen na skupno uzemljitveno točko omarice.
Način namestitve modulov v namenski omarici Rack
Način namestitve modula v plastični omarici
Tehnična specifikacija:
| Podatkovna povezava | |
|---|---|
| Število LAN kanalov | 4 |
| Podprti tipi LAN omrežij | 10Base-T, 100Base-T, skrtá kategorija 5, 5e in 6 |
| Vhodni konektor (kabel) | Konektor RJ-45 |
| Izhodni konektor (naprava) | Konektor RJ-45 |
| Vrste uporabljenih kablov | UTP / FTP kategorija 5, 5e in 6 |
| Nazivno napetost DC (povezava-zemlja) UN | 90V DC |
| Maksimalno delovno napetost (povezava-zemlja) UC | 110V DC |
| Zaščitna raven 1kV/s (povezava-zemlja) UP | 600V |
| Izhodna moč (8/20µS, povezava-zemlja) Iimp | 2kA na vsak vodnik (skupaj 14kA) |
| Nazivno napetost DC (povezava-povezava) UN | 3,3V DC |
| Maksimalno delovno napetost (povezava-povezava) UC | 3,5V DC |
| Zaščitna raven 1kV/s (povezava-povezava) UP C3 | 20V |
| Izhodna moč (8/20µS, povezava-povezava) Iimp | 100A |
| Zaščitene povezave | 1-2, 3-6 |
| Kapacitivnost (povezava-povezava) @1MHz | 6-15pF |
| Kapacitivnost (povezava-zemlja) @1MHz | 1-2pF |
| Serijski upor | 2,2 / povezava |
| Nazivna moč IN | 300mA / povezava |
| Število stopenj zaščite | 2 (GDT, TVS) |
| Ločilni element | Udarni upor |
| Povezava PoE | |
| Nazivno napetost DC (povezava-povezava) UN | 58V DC |
| Maksimalno delovno napetost (povezava-povezava) UC | 64V DC |
| Zaščitna raven UP | 93V |
| Izhodna moč (8/20µS, povezava-povezava) Iimp | 100A |
| Izhodna moč (8/20µS, povezava-zemlja) Iimp | 2kA |
| Zaščitene pare | (1+2)-(3+6), (4+5)-(7+8) |
| Standard dela PoE | v skladu z IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE) |
| Izgube moči PoE na zaščitnih vezjih | IEEE 802.3af, izbira A: 0,6W @48VDC IEEE 802.3af, izbira B: 0,35W @48VDC IEEE 802.3at, izbira A: 1,6W @54VDC IEEE 802.3bt, Tip 3, izbira AB: 1,2W @54VDC *) podatki za maksimalno predvideno obremenitev |
| Skupne značilnosti | |
| Dimenzije | 100 x 80 x 18 (mm) |
| Uporaba | Notranjosti |
| Način namestitve | Montaža v plastični omarici ali v omarici RACK 19" |
| Tesnost omarice | ne velja |
| Delovna temperatura | -30C~60C |
