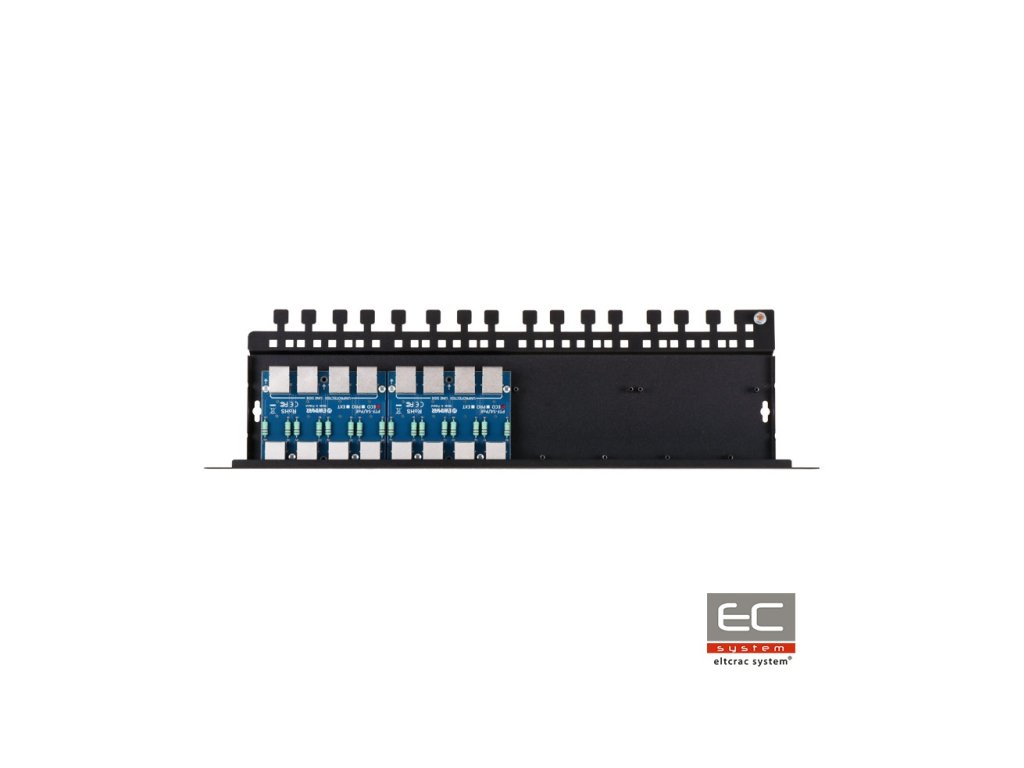

PTF-58R-ECO/PoE - 8-kanalna zaščita omrežja LAN - EWIMAR
PTF-58R-ECO/PoE je osemkanalna zaščita, odgovorna za prenapetostno zaščito, npr. IP kamer, LAN preklopnikov, usmerjevalnikov, WiFi dostopnih točk in drugih naprav, ki delujejo v omrežjih 100Mbit. Naprava je združljiva s kabli UTP in FTP kategorije 5, 5e in 6. Varnost je namenjena omrežjem 10Base-T, 100Base-T. Naprava je sestavljena iz dveh modulov PTF-54-ECO/Poe, montiranih na namensko podlago PTU/PTF-5RACK. Lahko se razširi maximalno na 16 kanalov z dodajanjem dveh dodatnih modulov serije PTF-54 ali PTU-54. PTF-58R-ECO/PoE je namenjen zaščiti naprav, nameščenih v notranjosti stavb. Odlična prenosnost podatkov in visoka odpornost proti udarcu sta doseženi z uporabo PCB plošč z zelo debelo plastjo bakra, natančnim usmerjanjem vezij in uporabo inovativnih komponent. Na obeh straneh (zaščiteni - DEVICE in nezaščiteni - LINE) so prisotni konektorji RJ-45. Zemljenje naprave se izvaja s pomočjo montažnih vijakov ohišja Rack, kar omogoča enostavno vzdrževanje, zamenjavo ali širitev modula. Povezava se izvede s pomočjo priloženega kabla, povezanega na skupno ozemljitveno točko ohišja. Priporočeni način zagotavljanja najvišje stopnje zaščite je uporaba zaščit na obeh straneh kablov: večkratna zaščita na strani dostopnih točk LAN in posamezne zaščite na strani končnih naprav.
Namestitev LAN s priključitvijo zaščitnega patch panela
Tehnična specifikacija:
| Podatkovna povezava | |
|---|---|
| Število LAN kanalov | 8 |
| Možnost razširitve | Na 16 kanalov |
| Podprti tipi LAN omrežij | 10Base-T, 100Base-T, zasukana parica kategorije 5, 5e in 6 |
| Vhodni konektor (kabel) | Konektor RJ-45, zasenčen |
| Izhodni konektor (naprava) | Konektor RJ-45, zasenčen |
| Tipi uporabljenih kablov | UTP / FTP kategorije 5, 5e in 6 |
| Nominalno napetost DC (povezava-zemlja) UN | 90V DC |
| Maksimalno delovno napetost (povezava-zemlja) UC | 110V DC |
| Stopnja zaščite 1kV/s (povezava-zemlja) UP | 600V |
| Tok izpusta (8/20µS, povezava-zemlja) Iimp | 100A |
| Nominalno napetost DC (povezava-povezava) UN | 3,3V DC |
| Maksimalno delovno napetost (povezava-povezava) UC | 3,5V DC |
| Stopnja zaščite 1kV/s (povezava-povezava) UP C3 | 20V |
| Tok izpusta (8/20µS, povezava-povezava) Iimp | 100A |
| Zaščitene linije | 1-2, 3-6 |
| Kapaciteta (povezava-povezava) @1MHz | 6-15pF |
| Kapaciteta (povezava-zemlja) @1MHz | 1-2pF |
| Serijski odpor | 2,2 / povezava |
| Nominalni tok IN | 300mA / povezava |
| Število zaščitnih stopenj | 1 (hibridna) |
| Povezava PoE | |
| Nominalna napetost DC (povezava-povezava) UN | 58V DC |
| Maksimalna delovna napetost (povezava-povezava) UC | 64V DC |
| Stopnja zaščite UP | 93V |
| Tok izpusta (8/20µS, povezava-povezava) Iimp | 100A |
| Tok izpusta (8/20µS, povezava-zemlja) Iimp | 100A |
| Zaščitene pare | (1+2)-(3+6), (4+5)-(7+8) |
| Standard delovanja PoE | v skladu z IEEE 802.3af/at/bt-tipa 3 (HiPoE, UPOE) |
| Izgube moči PoE na zaščitnih vezjih | IEEE 802.3af, možnost A: 0,23W @48VDC IEEE 802.3af, možnost B: 0,13W @48VDC IEEE 802.3at, možnost A: 0,68W @54VDC IEEE 802.3bt, tip 3 možnost AB: 0,8W @54VDC *) podatki za maksimalno predvideno obremenitev |
| Skupne lastnosti | |
| Dimenzije | 480 x 41 x 130 (mm) |
| Uporaba | Zaščita naprav, nameščenih v notranjosti stavb |
| Način namestitve | Namestitev v omari Rack 19" |
| Tesnost ohišja | ne velja |
| Delovna temperatura | -30C~60C |
Additional parameters
| Category: | Dodatki za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750472 |
