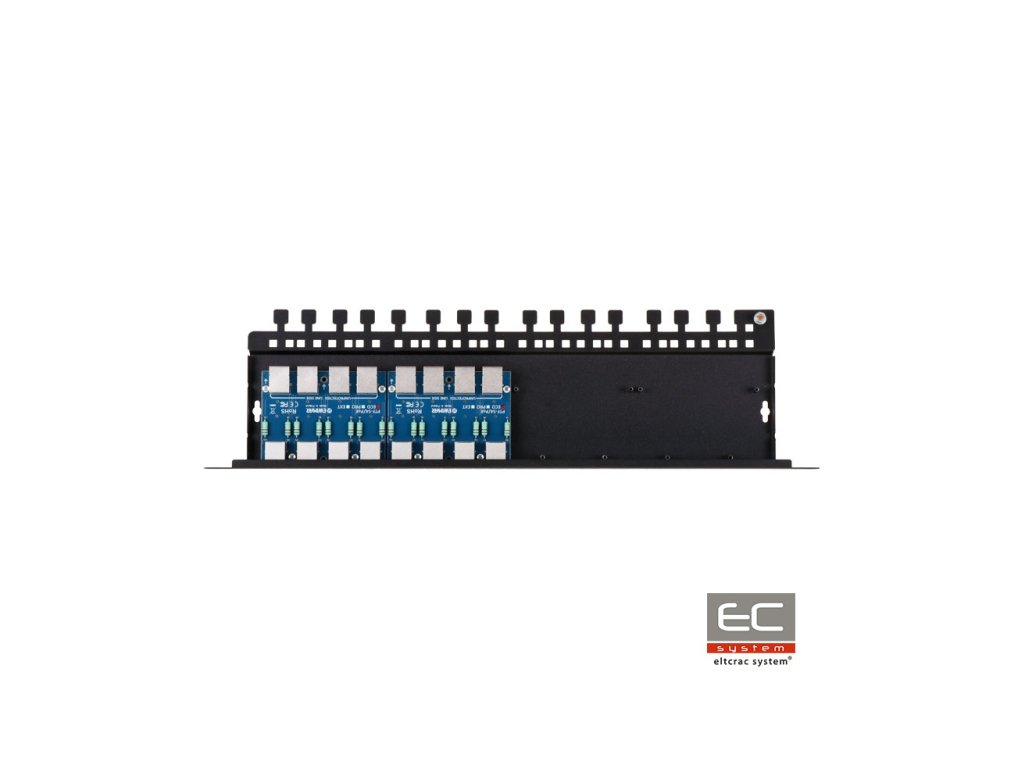

PTF-58R-EXT/PoE - 8-kanalna zaščita omrežja LAN - EWIMAR
PTF-58R-EXT/PoE je osemkanalna zaščita odgovorna za zaščito pred prenapolnjenjem, med drugim IP kamer, LAN stikal, usmerjevalnikov, dostopnih točk WiFi in drugih naprav, ki delujejo v omrežjih 100Mbit. Naprava je združljiva s kabli UTP in FTP kategorije 5, 5e in 6. Zaščita je namenjena omrežjem 10Base-T in 100Base-T. Napravo sestavljata dva modula PTF-54-EXT/PoE, montirana na posebej osnovni PTU/PTF-5RACK. Lahko jo razširimo največ na 16 kanalov z montažo dodatnih dveh modulov serije PTF-54 ali PTU-54 na osnovo. PTF-58R-EXT/PoE je namenjena zaščiti naprav, nameščenih zunaj stavb, prav tako pa na stupih in kovinskih konstrukcijah. Modul uporablja tehnologijo MOSFET, ki omogoča dosego zelo visoke ravni zaščite pred prenapolnjenjem in nenadnimi skoki potencialne razlike. Odlični parametri prenosa podatkov in visoka odpornost proti udarcem so doseženi zahvaljujoč uporabi PCB plošč z zelo debelim vsebnostjo bakra, preciznemu vodenju krogov in aplikaciji inovativnih komponent. Na obeh straneh (zaščitena - DEVICE in nezaščitena - LINE) so bili uporabljeni konektorji RJ-45, kar omogoča, da so moduli povezani z drugimi patch paneli, ki so konci LAN kablov. Naprava ne sme biti uporabljena v povezavi s standardnimi patch-paneli z LSA (Krone) konektorji, ker je njihova krožna odpornost proti udarcem prenizka in lahko so poškodovani pri prenapolnjenju. Kot zaključek LAN kablov se najbolje uporabljajo patch paneli s keystone moduli. Zemljenje naprave se izvaja s pomočjo montažnih vijakov ohišja Rack, kar omogoča enostavno vzdrževanje, zamenjavo ali razširitev modula. Povezovanje se izvaja preko priloženega kabla, ki je pritrjen na skupno ozemljitveno točko omare. Priporočena rešitev za zagotovitev najvišje ravni zaščite je uporaba zaščite na obeh straneh kablov: večkanalne na strani LAN stikala in posamezne na strani končnih naprav. Za zagotovitev učinkovite zaščite pred prenapolnjenjem ni primerno kombinirati zaščite serije EXT na eni strani kabla z zaščitami serije ECO na drugi strani kabla. Na drugi strani bi morale biti uporabljene zaščite najmanj serije PRO, najbolje pa serije EXT, kar povečuje napetost izolacijskega rezervoarja.
Primer zaščite industrijskega omrežja LAN
Tehnična specifikacija:
| Podatkovna povezava | |
|---|---|
| Število LAN kanalov | 8 |
| Možnost razširitve | Do 16 kanalov |
| Podprti tipi LAN omrežij | 10Base-T, 100Base-T, zasukana parica kategorije 5, 5e in 6 |
| Vhodni konektor (kabel) | Konektor RJ-45, zaščiten |
| Izhodni konektor (naprava) | Konektor RJ-45, zaščiten |
| Tipi uporabljenih kablov | UTP / FTP kategorije 5, 5e in 6 |
| Nazivno napetost DC (povezava-zemlja) UN | 90V DC |
| Največje delovno napetost (povezava-zemlja) UC | 110V DC |
| Raven zaščite 1kV/s (povezava-zemlja) UP | 600V |
| Izpustni tok (8/20µS, povezava-zemlja) Iimp | 2kA za vsak vodnik kabla (14kA skupaj) |
| Nazivno napetost DC (povezava-povezava) UN | 3,3V DC |
| Največje delovno napetost (povezava-povezava) UC | 3,5V DC |
| Raven zaščite 1kV/s (povezava-povezava) UP C3 | 8V |
| Izpustni tok (8/20µS, povezava-povezava) Iimp | 2kA zaradi delovanja MOSFET |
| Zaščitene povezave | 1-2, 3-6 |
| Kapaciteta (povezava-povezava) @1MHz | 6-15pF |
| Kapaciteta (povezava-zemlja) @1MHz | 1-2pF |
| Serijska odpornost | 6 / povezava |
| Nazivni tok IN | 300mA / povezava |
| Število zaščitnih stopenj | 3 (GDT, MOSFET, TVS) |
| Ločevanje elementa | Super hitra zaščita MOSFET |
| PoE povezava | |
| Nazivno napetost DC (povezava-povezava) UN | 58V DC |
| Največje delovno napetost (povezava-povezava) UC | 64V DC |
| Raven zaščite UP | 93V |
| Izpustni tok (8/20µS, povezava-povezava) Iimp | 100A |
| Izpustni tok (8/20µS, povezava-zemlja) Iimp | 2kA |
| Zaščitene pare | (1+2)-(3+6), (4+5)-(7+8) |
| PoE standard | v skladu z IEEE 802.3af/at/bt-tipa 3 (HiPoE, UPOE) |
| Izgube moči PoE v zaščitnih krogih | IEEE 802.3af, izbira A: 0,6W @48VDC IEEE 802.3af, izbira B: 0,35W @48VDC IEEE 802.3at, izbira A: 1,6W @54VDC IEEE 802.3bt, Tip 3, izbira AB: 1,2W @54VDC *) podatki za največjo predvideno obremenitev |
| Skupne značilnosti | |
| Dimenzije | 480 x 41 x 130 (mm) |
| Uporaba | Zaščita naprav, nameščenih na kovinskih konstrukcijah |
| Način montaže | Montaža v Rack omaro 19" |
| Tesnost ohišja | ni relevantno |
| Delovna temperatura | -30C~60C |
Additional parameters
| Category: | Dodatki za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750519 |
