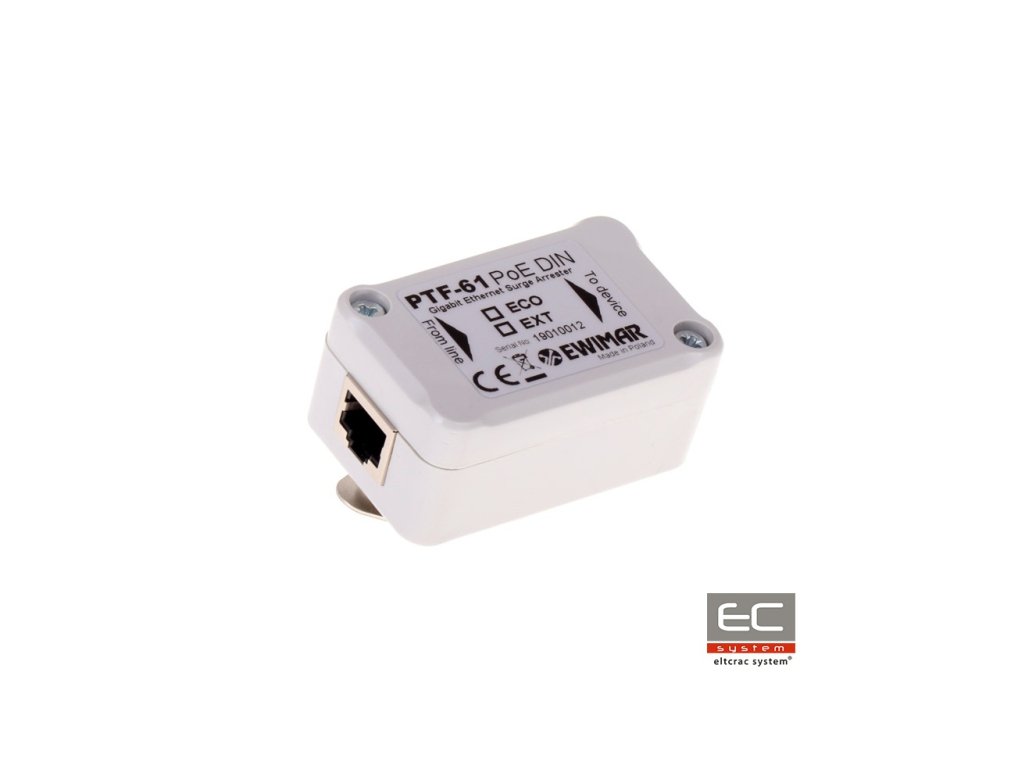

PTF-61-ECO/PoE/DIN - Prenapetostna zaščita za gigabitno LAN omrežje na DIN tirnicah - EWIMAR
Code: EC-PTF-61-ECO/POE/DINProduct detailed description
PTF-61-ECO/PoE/DIN - Prenosna zaščita giabitne LAN mreže na DIN tračnici - EWIMAR
PTF-61-ECO/PoE/DIN je enokanalna prenapetostna zaščita iz ekonomskega razreda, nameščena na DIN tračnico, odgovorna za zaščito npr. IP kamer, LAN stikal, usmerjevalnikov, dostopnih točk WiFi in drugih naprav, ki delujejo v omrežju Gigabit Ethernet. Zaščita zagotavlja učinkovito zaščito (odpornost proti udarcem na ravni 100A) naprav in LAN instalacij, katerih elementi se nahajajo znotraj stavb. PTF-61-ECO/PoE/DIN je združljiva s standardi 10Base-T, 100Base-T in 1000Base-T. Odlični parametri prenosa podatkov so doseženi z inovativnimi komponentami večplastnih tiskanih vezij. Napajanja končnih naprav so zaščitena pred poškodbami z neodvisnimi zaščitnimi krogi napajanja PoE, ki odpravljajo povečanje napetosti med pari 1,2 - 3,6 in 4,5 - 7,8 zaradi prenapolnitev, ki jih povzročajo strele ali nekontrolirano povečanje napetosti. Uzemljitev zaščite se izvede s pomočjo DIN tračnice. Za namestitev naprave na DIN tračnico je potrebno uporabiti kovinsko držalo, ki je del PTF-61-ECO/PoE/DIN.
Pravilna zaščita giabitne LAN mreže z uporabo dveh naprav PTF-61
Zaščita se lahko uporablja tudi na strani LAN stikala, vendar se pri več kanalih priporoča uporaba večkratnih zaščit PTU-6xx ali PTF-6x.
Priporočena zaščita 16-točkovne mreže LAN Gigabit Ethernet
Tehnična specifikacija:
| Podatkovna linija | |
|---|---|
| Število LAN kanalov | 1 |
| Podprti Ethernet standardi | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Združljivost s kabli | Kategorija 5, 5e in 6 |
| Vhodni priključek (nezaščitena stran) | Ščitni RJ-45 priključek |
| Izhodni priključek (zaščitena stran) | Ščitni RJ-45 priključek |
| Nominalno enosmerno napetost (linija-zemlja) UN | 90V DC |
| Maksimalno delovno napetost (linija-zemlja) UC | 110V DC |
| Nivo zaščite 1kV/s (linija-zemlja) UP | 600V |
| Izdajni tok (8/20µS, linija-zemlja) Iimp | 100A |
| Nominalno enosmerno napetost (linija-linija) UN | 3,3V DC |
| Maksimalno delovno napetost (linija-linija) UC | 3,5V DC |
| Nivo zaščite 1kV/s (linija-linija) UP | 20V |
| Izdajni tok (8/20µS, linija-linija) Iimp | 100A |
| Zaščitene linije | 1-2, 3-6, 4-5, 7-8 |
| Kapaciteta (linija-linija) @1MHz | 15pF |
| Kapaciteta (linija-zemlja) @1MHz | 2-3pF |
| Serijski upor | 0,3 / linijo |
| Nominalni tok IN | 300mA / linijo |
| PoE linija | |
| Nominalno enosmerno napetost (linija-linija) UN | 57V DC |
| Maksimalno delovno napetost (linija-linija) UC | 64V DC |
| Nivo zaščite UP | 93V |
| Izdajni tok (8/20µS, linija-linija) Iimp | 73A |
| Nominalno enosmerno napetost (linija-zemlja) UN | 90V DC |
| Maksimalno delovno napetost (linija-zemlja) UC | 110V DC |
| Nivo zaščite 1kV/s (linija-zemlja) UP | 600V |
| Izdajni tok (8/20µS, linija-zemlja ) Iimp | 100A |
| Zaščitene pare | (1+2)-(3+6), (4+5)-(7+8) |
| Standard PoE | Združljiv z vsemi vrstami, vključno z Hi PoE |
| Skupne lastnosti | |
| Dimenzije | 65 x 30 x 40 (mm) |
| Uporaba | Notranja / Zunanja samo v dodatnem ohišju IP66 |
| Način namestitve | Namestitvena škatla na DIN tračnici |
| Način uzemljenja | Kabel / DIN tračnica |
| Stopnja zaščite | IP54 |
| Delovna temperatura | -30C~60C |
Additional parameters
| Category: | Dodatki za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750236 |
