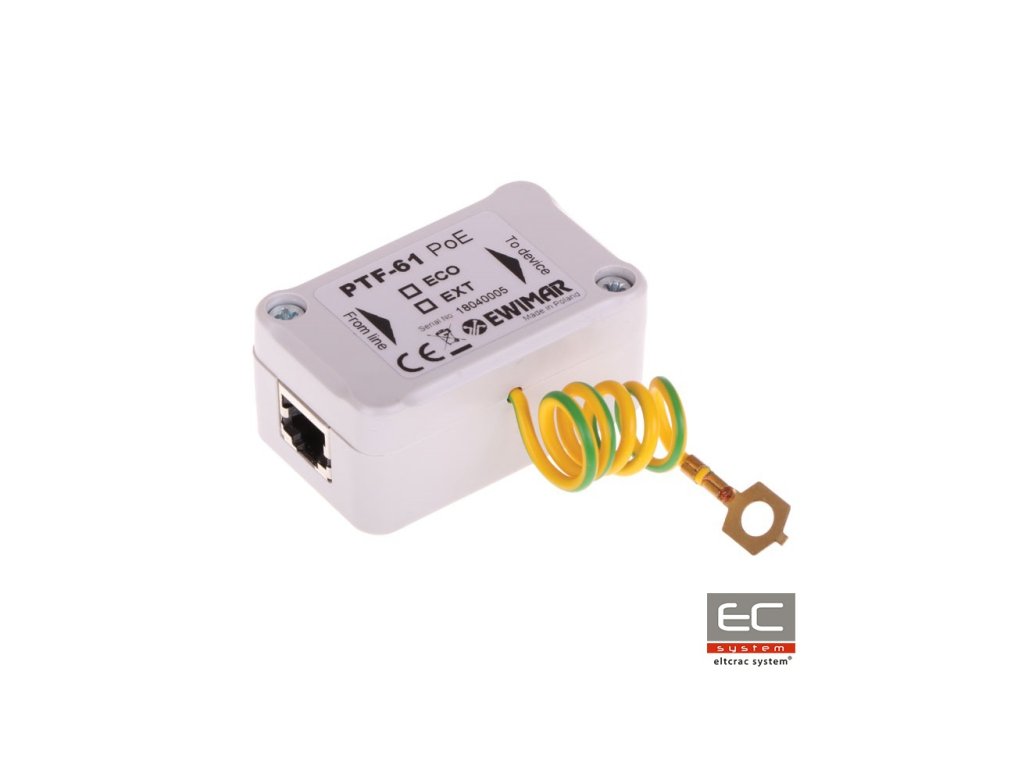

PTF-61-EXT/PoE - Zaščita gigabitne LAN mreže - EWIMAR
Enokanalska zaščita PTF-61-EXT/PoE je naprava, odgovorna za zaščito npr. IP kamer, LAN stikal, usmerjevalnikov, WiFi dostopnih točk in drugih naprav, ki delujejo v Gigabit Ethernet omrežju. Naprava je združljiva z standardi 10Base-T, 100Base-T in 1000Base-T. Odlični parametri prenosa podatkov, ki so zahtevani v kablovju kategorije 6, so doseženi zahvaljujoč inovativnim večplastnim veznim ploščam. PTF-61-EXT/PoE uporablja tri ravni zaščite, ki z uporabo tehnologije MOSFET učinkovito filtrirajo prenapolnjenja, ki vstopajo skozi kablovje in uvajajo dodatno izolacijsko blazino v primeru prisotnosti velikih potencialov med LAN stikalom in končnimi točkami, kot so npr. PC, IP kamere ali PLC krmilniki. Napajalni viri končnih naprav so zaščiteni pred poškodbami preko neodvisnih vezij zaščite napajanja PoE, ki odpravljajo povečanje napetosti med pari 1,2 - 3,6 in 4,5 - 7,8 zaradi prenapolnitev, ki jih povzročajo strele ali nekontroliranemu povečanju napetosti. Zaščita lahko deluje kot samostojna naprava ali pa je pritrjena na steno z ozemljitvijo, pritrjeno z vodnikom.
Pravilno varovanje gigabitne LAN mreže z uporabo dveh naprav PTF-61
Zaščita se lahko uporabi tudi na strani LAN stikala, vendar v primeru več kanalov se priporoča uporaba večkratnih zaščit serij PTU-6xx ali PTF-6x.
Priporočena zaščita 16-točkovne LAN gigabit Ethernet omrežja
Tehnična specifikacija:
| Podatkovna povezava | |
|---|---|
| Število LAN kanalov | 1 |
| Podprti Ethernet standardi | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Združljivost s kablovjem | Kategorija 5, 5e in 6 |
| Vhodna povezava (nezaščitena stran) | Zasnovana RJ-45 |
| Izhodna povezava (zaščitena stran) | Zasnovana RJ-45 |
| Imensko napetost DC (povezava-zemlja) UN | 90V DC |
| Max. delovno napetost (povezava-zemlja) UC | 110V DC |
| Raven zaščite 1kV/s (povezava-zemlja) UP | 600V |
| Impulsni tok (8/20µS, povezava-zemlja) Iimp | 2kA |
| Imensko napetost DC (povezava-povezava) UN | 3,3V DC |
| Max. delovno napetost (povezava-povezava) UC | 3,5V DC |
| Raven zaščite 1kV/s (povezava-povezava) UP | <8V |
| Impulsni tok (8/20µS, povezava-povezava) Iimp | 75A (2kA po udaru MOSFET) |
| Zaščitene povezave | 1-2, 3-6, 4-5, 7-8 |
| Kapaciteta (povezava-povezava) @1MHz | 5pF |
| Kapaciteta (povezava-zemlja) @1MHz | 2-3pF |
| Decoupling element | MOSFET varovalka |
| Serijski upor | 6 / povezava |
| Imenski tok IN | 300mA / povezava |
| PoE povezava | |
| Imensko napetost DC (povezava-povezava) UN | 57V DC |
| Max. delovno napetost (povezava-povezava) UC | 64V DC |
| Raven zaščite UP | 75V (po udaru MOSFET) |
| Impulsni tok (8/20µS, povezava-povezava) Iimp | 73A (2kA po udaru MOSFET) |
| Imensko napetost DC (povezava-zemlja) UN | 90V DC |
| Max. delovno napetost (povezava-zemlja) UC | 110V DC |
| Raven zaščite 1kV/s (povezava-zemlja) UP | 600V |
| Impulsni tok (8/20µS, povezava-zemlja) Iimp | 2kA |
| Zaščitene pare | (1+2)-(3+6), (4+5)-(7+8) |
| Standard delovanja PoE | Združljiv z vsemi vrstami, vključno z Hi PoE |
| Skupne lastnosti | |
| Dimenzije | 65 x 30 x 40 (mm) |
| Uporaba | Notranja / Zunanja samo v dodatni zaščiti IP66 |
| Način namestitve | Prosto stoječa enota, montaža na steno |
| Način ozemljitve | Vodnič |
| Tesnost ohišja | IP54 |
| Delovna temperatura | -30C~60C |
Additional parameters
| Category: | Dodatki za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750014 |
