PTF-616R-ECO/PoE - 16-kanalni omejevalnik prenapolnjenja za LAN gigabitni Ethernet - EWIMAR
Code: EC-PTF-616R-ECO/POERelated products
Product detailed description
16-kanalna zaščita pred prenapolnjenjem serije ECO z zaščito PoE za vgradnje Gigabit Ethernet

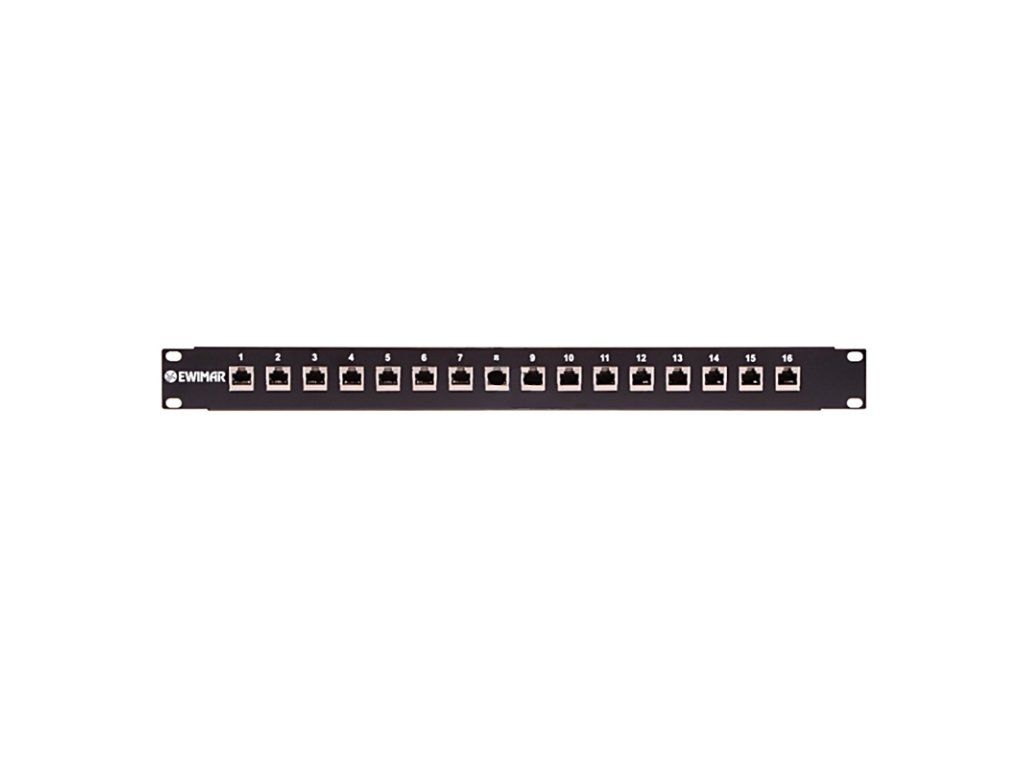

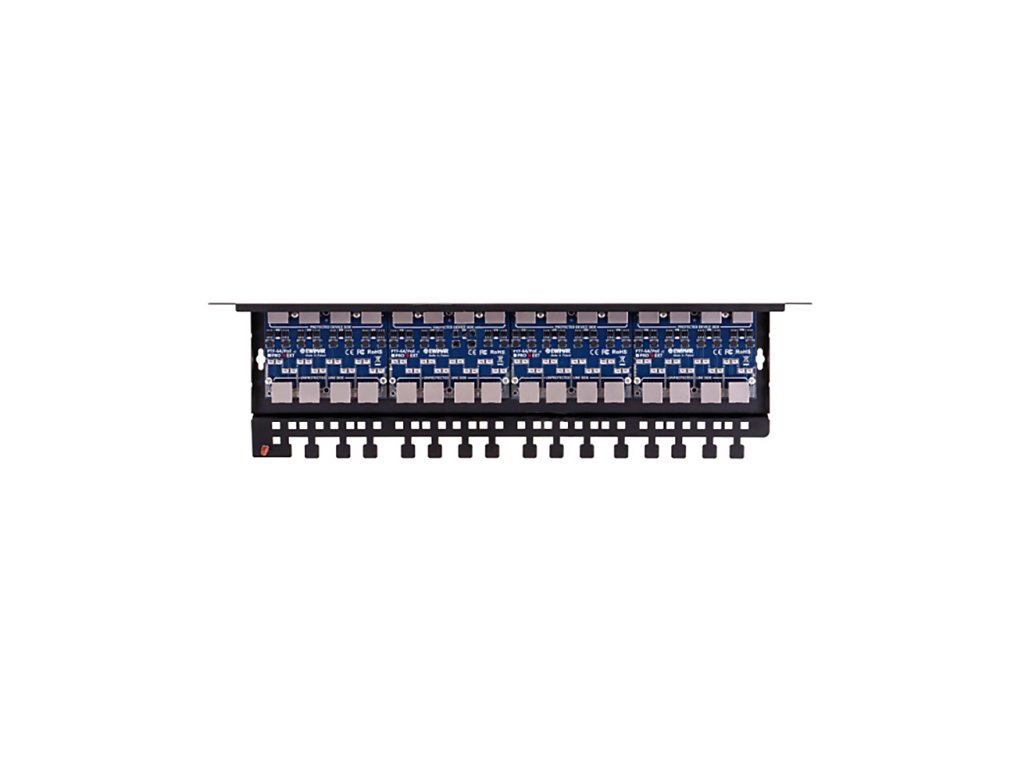

PTF-616R-ECO/PoE je šestnajstkanalni naprava za omejevanje prenapolnjenja, namenjena omrežjem Gigabit Ethernet. Naprava je združljiva s kabli UTP in FTP kategorije 5, 5e in 6. Modul je namenjen omrežjem 100Base-Tx, 1000Base-T. Omejevalnik je sestavljen iz štirih modulov PTU-64-ECO, nameščenih na določeno osnovo PTU/PTF-6-RACK. Na sprednji strani, ki je zaščitena stran (DEVICE), so uporabljeni priključki RJ-45, na katere se priključijo LAN porti stikal. Nezaščitena stran (LINE) je prav tako sestavljena iz priključkov RJ-45, nameščenih na zadnji strani, na katere se priključijo dolge povezave infrastrukture LAN omrežja. Da bi zagotovili kontinuiteto zaščite FTP kablov, je treba uporabiti zasenčene povezovalne kable. Postavitev priključkov nezaščitene strani na zadnji strani zaščite je pogojena z potrebo po zagotavljanju visoke kakovosti njegovih prenosnih parametrov in nizkih presluškov.
Moduli serije PTU-64 so inovativne rešitve z visoko učinkovitostjo zaščite pred prenapolnjenjem in visoko kakovostjo prenosa. Uporaba večplastnih tiskanih vezij PCB je privedla do skladnosti s standardom kategorije 6 kablov in pravilnimi testi za frekvence 4 x 125MHz. Napajalni viri LAN naprav so zaščiteni pred poškodbami z neodvisnimi zaščitnimi vezji PoE, ki eliminirajo naraščanje napetosti med pari 1,2 - 3,6 in 4,5 - 7,8 zaradi prenapolnitev, ki jih povzročijo nevihtne aktivnosti ali nekontrolirano naraščanje napetosti. Uzemljitev naprave se izvede z priključitvijo na ustrezno ozemljeno Rack omarico z uporabo priloženega ozemljitvenega kabla. Poleg tega je mogoče za zaščito pred prahom za priključke in vezja omejevalnika uporabiti pokrov PTU/PTF-COVER. Naprava je namenjena LAN vgradnjam, ki so povsem notranje in niso izpostavljene iskrnim preskokom iz drugih nezaščitenih vgradnj.
Primer popolne zaščite omrežja Gigabit Ethernet
Tehnična specifikacija
| PTF-616R-ECO/PoE | |
|---|---|
| Podatkovna povezava | |
| Število LAN kanalov | 16 |
| Podprti Ethernet standardi | 10Base-T, 100Base-T, 1000Base-T |
| Združljivost s kabli | Kategorija 5, 5e in 6 |
| Vhodni priključek (nezaščitena stran) | Priključek RJ-45, zasenčen, 6 kategorij |
| Izhodni priključek (zaščitena stran) | Priključek RJ-45, zasenčen, 6 kategorij |
| Nazivno enosmerno napetost (povezava-zemlja) UN | 90V DC |
| Maksimalno trajno delovno napetost (povezava-zemlja) UC | 110V DC |
| Zaščitna raven 1kV/s (povezava-zemlja) UP | 600V |
| Iztočni tok (8/20µS, povezava-zemlja) Iimp | 100A |
| Nazivno enosmerno napetost (povezava-povezava) UN | 3,3V DC |
| Maksimalno trajno delovno napetost (povezava-povezava) UC | 3,5V DC |
| Zaščitna raven 1kV/s (povezava-povezava) UP | 28V |
| Iztočni tok (8/20µS, povezava-povezava) Iimp | 100A |
| Zaščitene povezave | 1-2, 3-6, 4-5, 7-8 |
| Kapaciteta (povezava-povezava) @1MHz | 15pF |
| Kapaciteta (povezava-zemlja) @1MHz | 2-3pF |
| Serijski upor | 2,2 / povezava |
| Nazivni tok IN | 300mA / povezava |
| PoE povezava | |
| Nazivno enosmerno napetost (povezava-povezava) UN | 57V DC |
| Maksimalno trajno delovno napetost (povezava-povezava) UC | 64V DC |
| Zaščitna raven UP | 90V |
| Iztočni tok (8/20µS, povezava-povezava) Iimp | 100A |
| Nazivno enosmerno napetost (povezava-zemlja) UN | 90V DC |
| Maksimalno trajno delovno napetost (povezava-zemlja) UC | 110V DC |
| Zaščitna raven 1kV/s (povezava-zemlja) UP | 600V |
| Iztočni tok (8/20µS, povezava-zemlja) Iimp | 100A |
| Zaščiteni pari | (1+2)-(3+6), (4+5)-(7+8) |
| Standard delovanja PoE | Združljiv ze vsemi tipi, vključno z Hi PoE |
| Splošno | |
| Uporaba | Notranje |
| Način montaže | Rack omarica 19" |
| Način ozemljitve | Ozemljitveni kabel |
| Delovna temperatura | -30C do 60C |
| Dimenzije | 480 x 41 x 130 mm |
Additional parameters
| Category: | Dodatki za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750625 |
