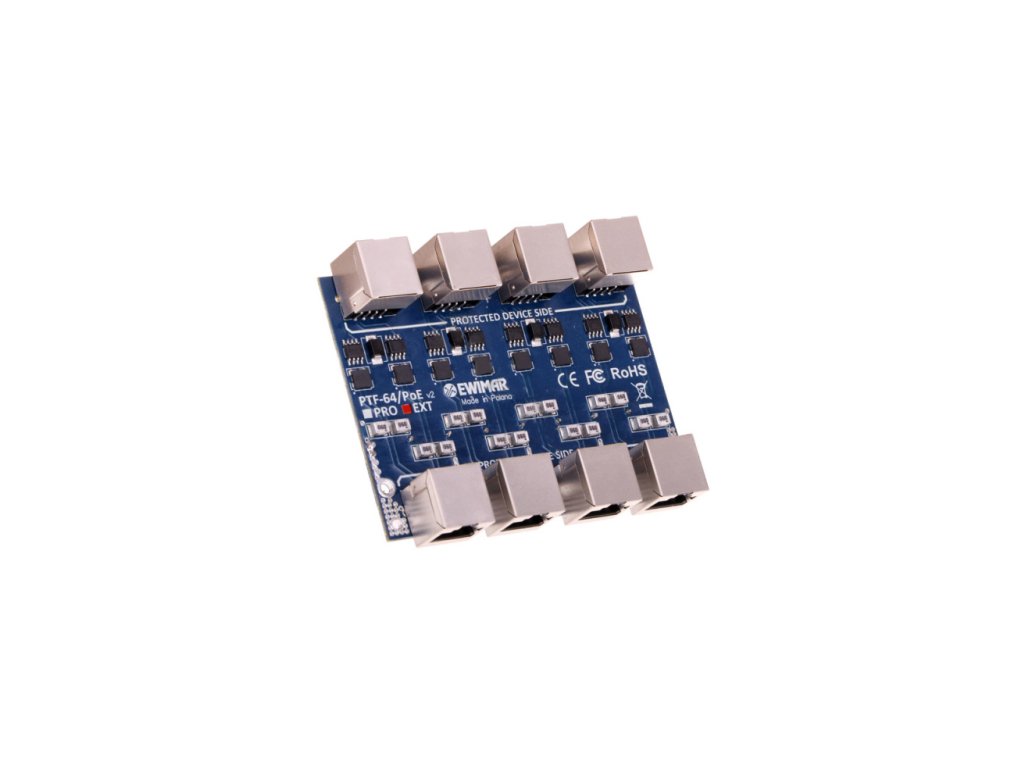

PTF-64-ECO/PoE - 4-kanalni modul za omejevanje prenapolnjenja LAN Gigabit Ethernet - EWIMAR
Code: EC-29380Related products
Code: EC-PTU/PTF-6-RACK
Product detailed description

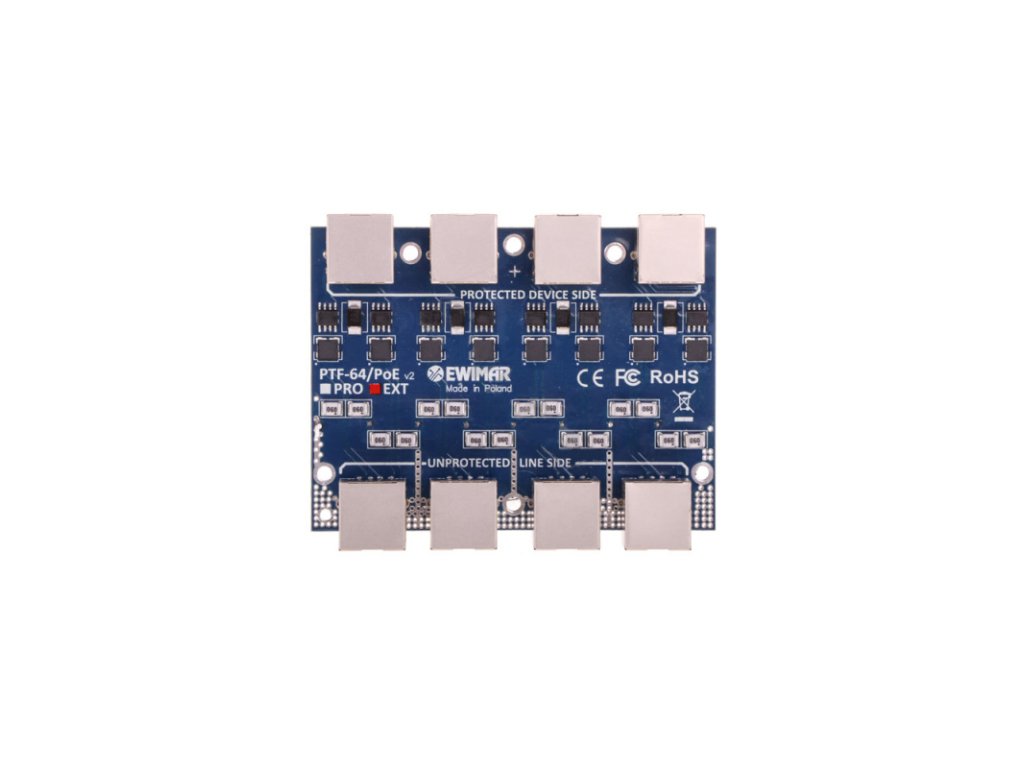

4-kanalni prenapetostni zaščitni modul serije ECO s PoE zaščito za Gigabit Ethernet namestitve
PTF-64-ECO/PoE je štirikanalni modul, odgovoren za prenapetostno zaščito npr. IP kamer, LAN preklopnikov, usmerjevalnikov, WiFi dostopnih točk in drugih naprav, ki delujejo v gigabitnih omrežjih. Naprava je kompatibilna s kabli UTP in FTP kategorije 5 in 6. Modul je namenjen za omrežja 100Base-Tx, 1000Base-T/Tx. Odlični parametri prenosa podatkov in visoka odpornost na udarce so doseženi zahvaljujoč inovativnim komponentam večplastnih tiskanih vezij. Napajalni viri LAN naprav so zaščiteni pred poškodbami z neodvisnimi zaščitnimi vezji PoE, ki odpravljajo povečanje napetosti med pari 1,2 - 3,6 in 4,5 - 7,8 zaradi prenapetosti, ki jih povzročajo strele ali nekontrolirano povečanje napetosti. Na zaščiteni strani (DEVICE) so bili uporabljeni konektorji RJ-45, kar omogoča hitro preklapljanje kablov. Nezaščitena stran je prav tako opremljena s konektorjem RJ-45. Takšna rešitev pospeši povezovanje kablov, vzdrževanje zapletenih zaščitnih panelov v Rack omari in olajša njihovo povezovanje z že obstoječimi namestitvami. Za namestitev modula je potrebno uporabiti osnovo PTU/PTF-6-RACK, ki sprejme največ 4 module različnih tipov ali modul se lahko namesti v majhnih instalacijah in pritrdi na steno po namestitvi v plastično omaro PTF-6-Box.
Modul PTF-64-ECO nameščen v Rack panelu
Tehnična specifikacija
| PTF-64-ECO/PoE | |
|---|---|
| Podatkovna povezava | |
| Število LAN kanalov | 4 |
| Podprti Ethernet standardi | 10Base-T, 100Base-T, 1000Base-T |
| Kompatibilnost s kabli | Kategorija 5, 5e in 6 |
| Vhodni konektor (nezaščitena stran) | RJ-45 konektor, zasenčen, 6 kategorija |
| Izhodni konektor (zaščitena stran) | RJ-45 konektor, zasenčen, 6 kategorija |
| Nominalno DC napetost (povezava-zemlja) UN | 90V DC |
| Maksimalno delovno napetost (povezava-zemlja) UC | 110V DC |
| Stopnja zaščite 1kV/s (povezava-zemlja) UP | 600V |
| Prazni tok (8/20µS, povezava-zemlja) Iimp | 100A |
| Nominalno DC napetost (povezava-povezava) UN | 3,3V DC |
| Maksimalno delovno napetost (povezava-povezava) UC | 3,5V DC |
| Stopnja zaščite 1kV/s (povezava-povezava) UP | 28V |
| Prazni tok (8/20µS, povezava-povezava) Iimp | 100A |
| Zaščiteni povezavi | 1-2, 3-6, 4-5, 7-8 |
| Kapaciteta (povezava-povezava) @1MHz | 15pF |
| Kapaciteta (povezava-zemlja) @1MHz | 2-3pF |
| Serijski upor | 2,2 / povezava |
| Nominalni tok IN | 300mA / povezava |
| PoE povezava | |
| Nominalno DC napetost (povezava-povezava) UN | 57V DC |
| Maksimalno delovno napetost (povezava-povezava) UC | 64V DC |
| Stopnja zaščite UP | 90V |
| Prazni tok (8/20µS, povezava-povezava) Iimp | 100A |
| Nominalno DC napetost (povezava-zemlja) UN | 90V DC |
| Maksimalno delovno napetost (povezava-zemlja) UC | 110V DC |
| Stopnja zaščite 1kV/s (povezava-zemlja) UP | 600V |
| Prazni tok (8/20µS, povezava-zemlja) Iimp | 100A |
| Zaščiteni pari | (1+2)-(3+6), (4+5)-(7+8) |
| PoE standard | Kompatibilen z vsemi tipi, vključno z Hi PoE |
| Splošno | |
| Uporaba | Notranjost |
| Način namestitve | Namestitev v Rack panel ali plastično omaro |
| Način ozemljitve | Priključne vijake |
| Temperaturni razpon | -30C do 60C |
| Dimenzije | 100 x 75 x 20 mm |
Additional parameters
| Category: | Dodatki za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750250 |
