Product detailed description
Osemkanálna zaščita pred prenapolnjenjem serije ECO z zaščito PoE za namestitve Gigabit Ethernet

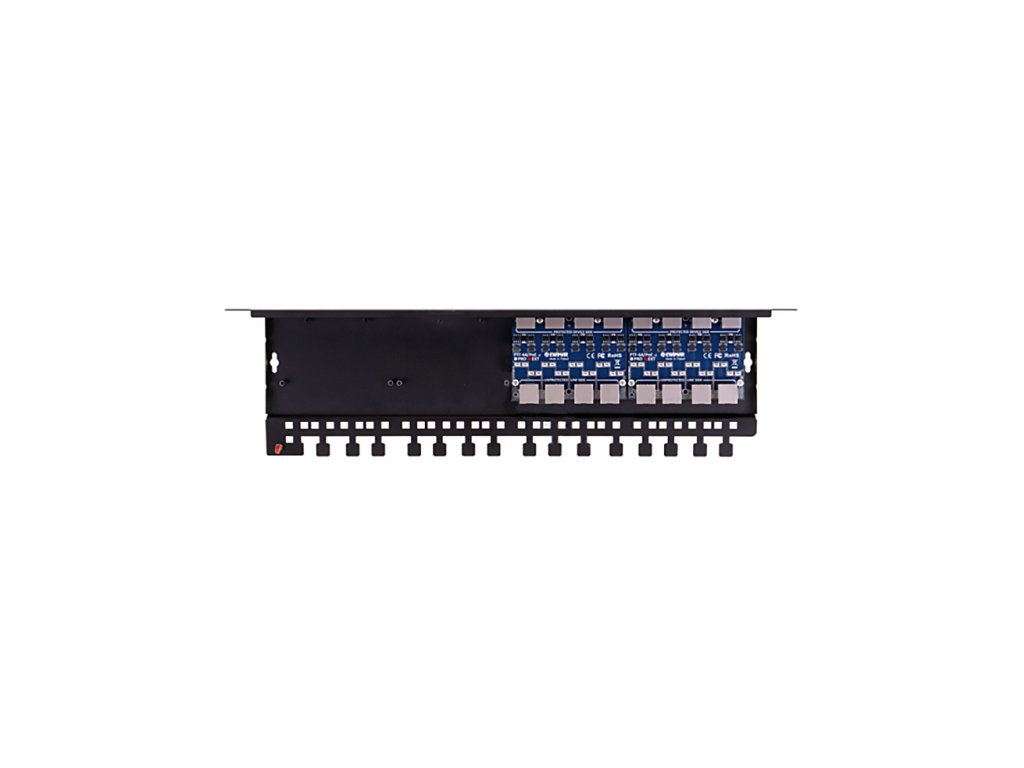

PTF-68R-ECO/PoE je osemkanalna zaščita namenjena omrežjem Gigabit Ethernet. Naprava je združljiva s kabli UTP in FTP kategorije 5, 5e in 6. Modul je namenjen omrežjem 100Base-Tx, 1000Base-T/Tx. Zaščito tvorita dva modula PTU-64-ECO, nameščena na posebno osnovo PTU/PTF-6-RACK. Namenjena je za montažo v omaro RACK 19" na sprednji tirnici za standardno uporabo ali na zadnji tirnici s pomočjo kotevnih nosilcev LK-MOUNT, v primeru uporabe za snemalnike IP-CCTV.

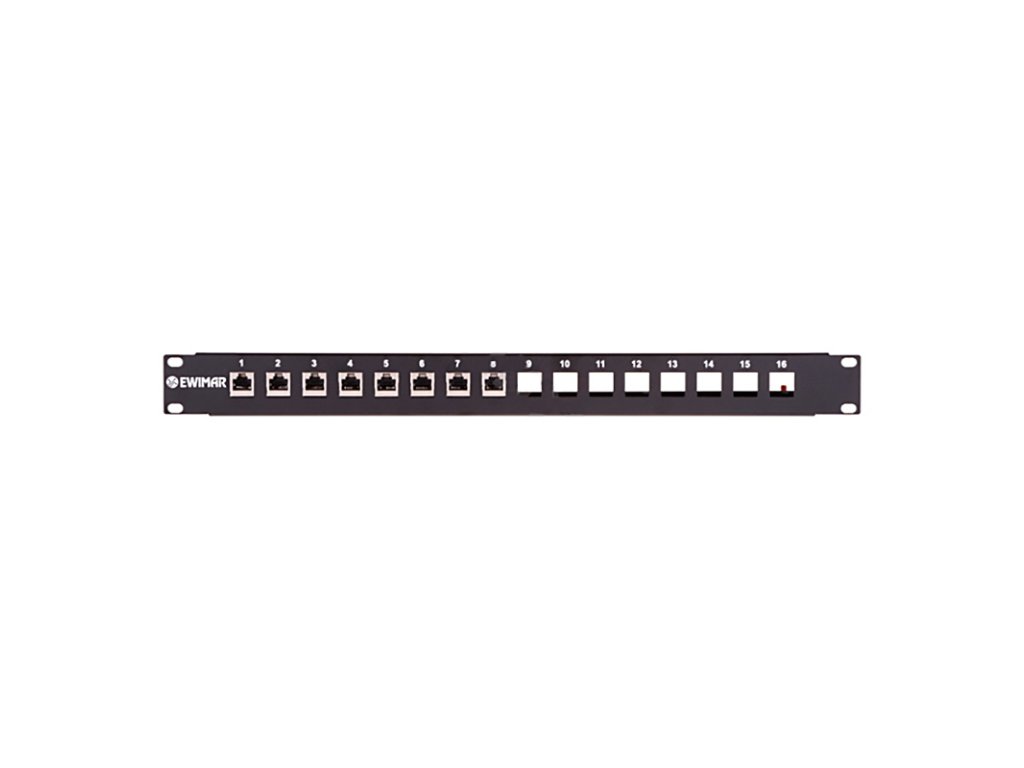

Na sprednji strani, ki je zaščitena stran (DEVICE) so uporabljene vtičnice RJ-45, na katere so priključeni LAN priključki preklopnikov. Nezaščitena stran (LINE) je sestavljena iz vtičnic, nameščenih zadaj, na katere so priključene dolge povezave LAN infrastrukture. Postavitev vtičnic nezaščitenega dela zadaj omejevalnika, je odvisna od potrebe po zagotavljanju visoke kakovosti njegovih prenosnih parametrov in nizkih presliškov. Uporaba večplastnih PCB plošč in modernih komponent zagotavlja skladnost s standardom kategorije 6 kabelske povezave in pravilne teste za frekvence 4x125MHz.
Napajalniki LAN naprav so zaščiteni pred poškodbami z neodvisnimi vezji zaščite napajanja PoE, ki odpravljajo povečanje napetosti med pari 1,2 - 3,6 in 4,5 - 7,8 zaradi prenapolnitev, ki jih povzročajo atmosferski izboji ali nekontrolirano povečanje napetosti. Zaščito je možno razširiti največ na 16 kanalov z montažo dveh dodatnih modulov serije PTF-64 ali PTU-64. Uzemljitev naprave se izvede z priključitvijo na pravilno ozemljeno omaro RACK z uporabo priložene ozemljitvene žice. Poleg tega za zagotovitev zaščite pred prahom za konektorje in zaščitne vezje je mogoče uporabiti pokrov PTU/PTF-COVER. Priporočljiv način zagotavljanja najvišje ravni zaščite je uporaba zaščite na obeh straneh kablov: večkanalna na strani LAN preklopnika in posamezne na strani končnih naprav, na primer PTF-61-ECO/PoE. Naprava je namenjena za namestitve LAN, ki so v celoti nameščene znotraj stavbe in niso izpostavljene prenapolnjenjem s strani drugih nezaščenih namestitev.
Celovita zaščita pred prenapolnjenjem gigabitnega omrežja
Tehnična specifikacija
| PTF-68R-ECO/PoE | |
|---|---|
| Podatkovna linija | |
| Število kanalov LAN | 8 |
| Možnost razširitve | Do 16 kanalov |
| Podprti Ethernet standardi | 10Base-T, 100Base-T, 1000Base-T |
| Združljivost s kabli | Kategorija 5, 5e in 6 |
| Vhodni konektor (nezaščitena stran) | Vtičnica RJ-45, zasenčena, 6. kategorija |
| Izhodni konektor (zaščitena stran) | Vtičnica RJ-45, zasenčena, 6. kategorija |
| Nazivno napetost DC (linija-zemlja) UN | 90V DC |
| Maksimalno delovno napetost (linija-zemlja) UC | 110V DC |
| Raven zaščite 1kV/s (linija-zemlja) UP | 600V |
| Izhodna trenutna moč (8/20µS, linija-zemlja) Iimp | 100A |
| Nazivno napetost DC (linija-linija) UN | 3,3V DC |
| Maksimalno delovno napetost (linija-linija) UC | 3,5V DC |
| Raven zaščite 1kV/s (linija-linija) UP | 28V |
| Izhodna trenutna moč (8/20µS, linija-linija) Iimp | 100A |
| Zaščitene linije | 1-2, 3-6, 4-5, 7-8 |
| Kapaciteta (linija-linija) @1MHz | 15pF |
| Kapaciteta (linija-zemlja) @1MHz | 2-3pF |
| Serijska odpornost | 2,2 / linijo |
| Nazivna moč IN | 300mA / linijo |
| PoE linija | |
| Nazivno napetost DC (linija-linija) UN | 57V DC |
| Maksimalno delovno napetost (linija-linija) UC | 64V DC |
| Raven zaščite UP | 90V |
| Izhodna trenutna moč (8/20µS, linija-linija) Iimp | 100A |
| Nazivno napetost DC (linija-zemlja) UN | 90V DC |
| Maksimalno delovno napetost (linija-zemlja) UC | 110V DC |
| Raven zaščite 1kV/s (linija-zemlja) UP | 600V |
| Izhodna trenutna moč (8/20µS, linija-zemlja) Iimp | 100A |
| Zaščitene pare | (1+2)-(3+6), (4+5)-(7+8) |
| Standard PoE | Združljiv z vsemi tipi, vključno z Hi PoE |
| Splošno | |
| Uporaba | Notranja |
| Način montaže | Omara RACK 19" |
| Način ozemljitve | Zemljitvena žica |
| Delovna temperatura | -30C do 60C |
| Dimenzije | 480 x 41 x 130 mm |
Additional parameters
| Category: | Dodatki za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750601 |
