PTF-68R-EXT/PoE - 8-kanalni prenapetostni varnostni uređaj za LAN Gigabit Ethernet - EWIMAR

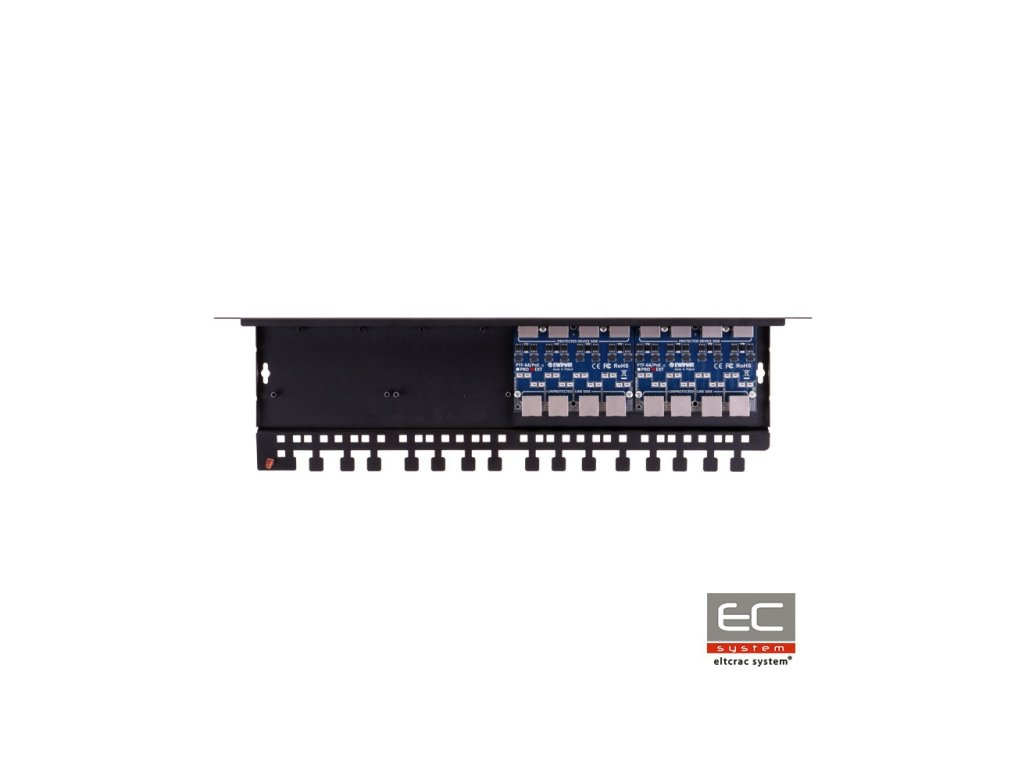

PTF-68R-EXT/PoE je osemkanalni prenapetostni varovalec, namenjen za omrežja Gigabit Ethernet. Naprava je združljiva s kabli UTP in FTP kategorije 5, 5e in 6. Modul je namenjen za omrežja 100Base-Tx, 1000Base-T/Tx. Prenapetostni varovalec sestavljata dva modula PTF-64-EXT, nameščena na namenski osnovi PTU/PTF-6-RACK. Na sprednji strani, ki je zaščitena (DEVICE), so uporabljeni vtiči RJ-45, v katere se priključijo vrata LAN stikal. Nezaščitena stran (LINE) predstavlja vtiče, nameščene na zadnji strani, kamor se priključijo dolgi kabli infrastrukture LAN. Postavitev vtičev nezaščitene strani na zadnji strani varovalca je pogojena s potrebo po zagotavljanju visoke kakovosti njegovih prenosnih parametrov in nizkih preslišanj. Moduli PTF-64 dosegajo odlične prenosne parametre in visoko kakovost zaščite pred prenapetostmi, zahvaljujoč uporabi večplastnih tiskanih vezij (PCB) in inovativnih komponent v tehnologiji MOSFET, s katero lahko dosežemo zelo visoko raven zaščite pred prenapetostmi in nenadnimi skoki potencialov. Naprave LAN so zaščitene pred poškodbami z uporabo neodvisnih krogov zaščite napajanja PoE, ki odpravljajo povečanje napetosti med pari 1,2 - 3,6 in 4,5 - 7,8. zaradi prenapetosti, ki jih povzročajo nevihte ali nekontrolirano povečanje napetosti. Prenapetostni varovalec je mogoče razširiti na največ 16 kanalov z namestitvijo še dveh modulov serije PTF-64 ali PTU-64 na osnovo. Uzemljitev naprave se izvede s priključitvijo na ustrezno uzemljeno omaro Rack z uporabo priloženega uzemljitvenega kabla. Poleg tega, za zagotovitev zaščite pred prahom za priključke in kroge varovalca, je mogoče uporabiti pokrov PTU/PTF-COVER. Priporočeni način zagotovitev najvišje ravni zaščite je uporaba prenapetostnih varovalcev na obeh straneh kablov: večkanalni na strani LAN stikala in enokančni na strani končnih naprav, na primer PTF-61-EXT/PoE.
Popolna zaščita pred prenapetostmi za gigabitno omrežje
Tehnična specifikacija:
| Podatkovna linija | |
|---|---|
| Število kanalov LAN | 8 |
| Možnost razširitve | Do 16 kanalov |
| Podprti ethernet standardi | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Združljivost s kabli | Kategorija 5, 5e in 6 |
| Vhodni priključek (nezaščitena stran) | Vtič RJ-45, zasenčen, kategorija 6 |
| Izhodni priključek (zaščitena stran) | Vtič RJ-45, zasenčen, kategorija 6 |
| Imensko DC napetost (linija-zemlja) UN | 90V DC |
| Maksimalno delovno napetost (linija-zemlja) UC | 110V DC |
| Raven zaščite 1kV/s (linija-zemlja) UP | 600V |
| Impulzni tok (8/20µS, linija-zemlja) Iimp | 2kA |
| Imensko DC napetost (linija-linija) UN | 3,3V DC |
| Maksimalno delovno napetost (linija-linija) UC | 3,5V DC |
| Raven zaščite 1kV/s (linija-linija) UP | <8V |
| Impulzni tok (8/20µS, linija-linija) Iimp | 75A (2kA po rezanju MOSFET) |
| Zaščitene linije | 1-2, 3-6, 4-5, 7-8 |
| Kapaciteta (linija-linija) @1MHz | 5pF |
| Kapaciteta (linija-zemlja) @1MHz | 2-3pF |
| Ločilni element | Varnostni MOSFET |
| Serijski upor | 6 / linijo |
| Imenovani tok IN | 300mA / linijo |
| PoE linija | |
| Imensko DC napetost (linija-linija) UN | 57V DC |
| Maksimalno delovno napetost (linija-linija) UC | 64V DC |
| Raven zaščite UP | 75V (po rezanju MOSFET) |
| Impulzni tok (8/20µS, linija-linija) Iimp | 73A (2kA po rezanju MOSFET) |
| Imensko DC napetost (linija-zemlja) UN | 90V DC |
| Maksimalno delovno napetost (linija-zemlja) UC | 110V DC |
| Raven zaščite 1kV/s (linija-zemlja) UP | 600V |
| Impulzni tok (8/20µS, linija-zemlja) Iimp | 2kA |
| Zaščiteni pari | (1+2)-(3+6), (4+5)-(7+8) |
| Delujoči PoE standard | Združljiv z vsemi vrstami, vključno z Hi PoE |
| Skupne značilnosti | |
| Dimenzije | 480 x 41 x 130 (mm) |
| Uporaba | Znotraj |
| Način montaže | Montaža v Rack 19" omarici |
| Način uzemljitve | Uzemljitveni vod |
| Delovna temperatura | -30C~60C |
Additional parameters
| Category: | Dodatki za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750298 |
