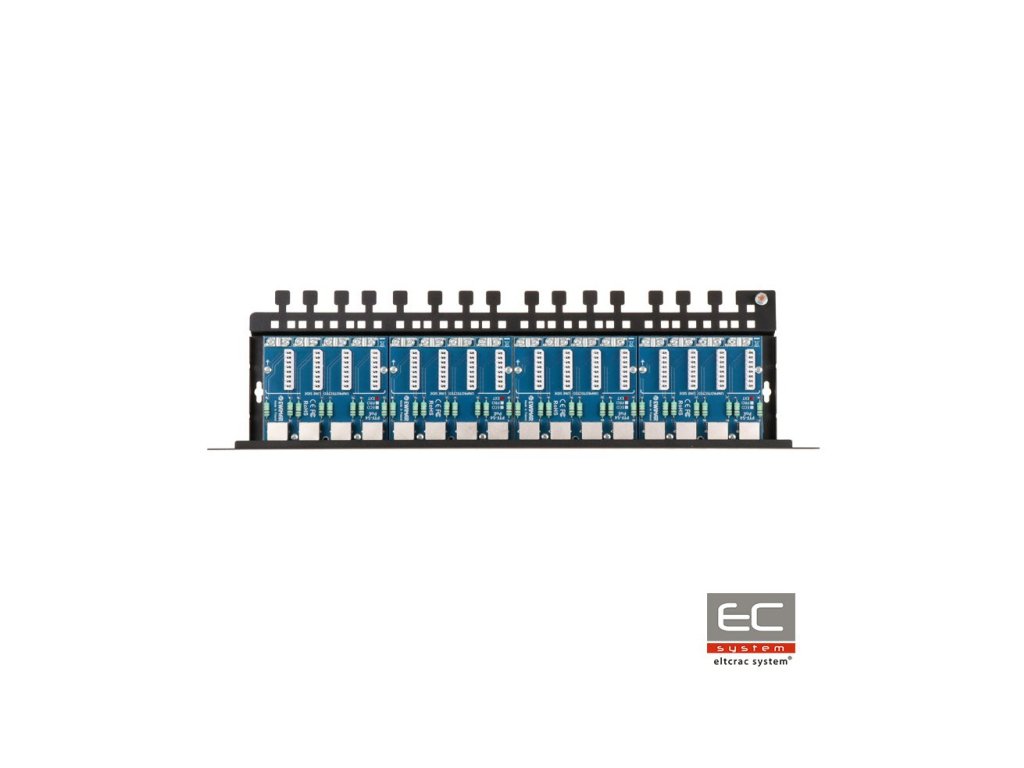

PTU-516R-ECO/PoE - 16-kanalna zaščita omrežja LAN - EWIMAR
PTU-516R-ECO/PoE je šestnajstkanalna zaščita, odgovorna za zaščito proti prenapolnjenju npr. IP kamer, LAN stikal, usmerjevalnikov, WiFi dostopnih točk in drugih naprav, ki delujejo v omrežjih 100Mbit. Naprava je združljiva s kabli UTP in FTP kategorije 5, 5e in 6. Zaščita je namenjena za omrežja 10Base-T, 100Base-T. Naprava sestavlja štiri module PTU-54-ECO/Poe, montirane na namenski osnovi PTU/PTF-5RACK. PTU-516R-ECO/PoE je namenjen zaščiti naprav, nameščenih znotraj stavb. Odlični prenosni parametri in visoka odpornost proti udarom strele so doseženi z uporabo PCB plošč z zelo gosto vsebnostjo bakra, preciznim vodenjem vezij in uporabo inovativnih komponent. Na zaščiteni strani (DEVICE) so uporabljeni vtiči RJ-45, kar omogoča hitro preklapljanje kablov. Nezaščitena stran je opremljena s konektorji tipa LSA, ki omogočajo neposredno priključitev kablov brez uporabe RJ-45 konektorjev. Takšna rešitev zagotavlja učinkovito zaščito proti prenapolnjenju in ustvarja povezovalni sistem Patch Panel za neposredno pritrjevanje LAN kablov. Uzemljitev naprave se izvaja preko montažnih vijakov ohišja Rack, kar omogoča enostavno vzdrževanje ali zamenjavo modula. Priključitev se izvede s priloženim vodnikom, pritrjenim na skupno ozemljitveno točko ohišja. Priporočeni način zagotavljanja najvišje ravni zaščite je uporaba zaščite na obeh straneh kablov: večkratna na strani LAN stikala in enostranska na strani končnih naprav.
Namestitev LAN z uporabo zaščitnega patch panela
Tehnična specifikacija:
| Podatkovna linija | |
|---|---|
| Število LAN kanalov | 16 |
| Možnost razširitve | Brez, samo zamenjava modula |
| Podprte vrste LAN omrežij | 10Base-T, 100Base-T, zasukana parica kategorije 5, 5e in 6 |
| Vhodni konektor (LINE) | LSA (Krone) + pritrditev zaslona |
| Izhodni konektor (DEVICE) | Vtič RJ-45, zasenčen |
| Vrste uporabljenih kablov | UTP / FTP kategorije 5, 5e in 6 |
| Nazivna napetost DC (linija-zemlja) UN | 90V DC |
| Maksimalna delovna napetost (linija-zemlja) UC | 110V DC |
| Raven zaščite 1kV/s (linija-zemlja) UP | 600V |
| Tok odvajanja (8/20µS, linija-zemlja) Iimp | 100A |
| Nazivna napetost DC (linija-linija) UN | 3,3V DC |
| Maksimalna delovna napetost (linija-linija) UC | 3,5V DC |
| Raven zaščite 1kV/s (linija-linija) UP C3 | 20V |
| Tok odvajanja (8/20µS, linija-linija) Iimp | 100A |
| Zaščitene linije | 1-2, 3-6 |
| Kapacitivnost (linija-linija) @1MHz | 6-15pF |
| Kapacitivnost (linija-zemlja) @1MHz | 1-2pF |
| Serijski upor | 2,2 / linijo |
| Nazivni tok IN | 300mA / linijo |
| Število stopenj zaščite | 1 (hibridna) |
| PoE linija | |
| Nazivna napetost DC (linija-linija) UN | 58V DC |
| Maksimalna delovna napetost (linija-linija) UC | 64V DC |
| Raven zaščite UP | 93V |
| Tok odvajanja (8/20µS, linija-linija) Iimp | 100A |
| Tok odvajanja (8/20µS, linija-zemlja) Iimp | 100A |
| Zaščitene pare | (1+2)-(3+6), (4+5)-(7+8) |
| Standard delovanja PoE | v skladu z IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE) |
| Izgube moči PoE na zaščitnih vezjih | IEEE 802.3af, izbira A: 0,23W @48VDC IEEE 802.3af, izbira B: 0,13W @48VDC IEEE 802.3at, izbira A: 0,68W @54VDC IEEE 802.3bt,, tip 3 izbira AB: 0,8W @54VDC *) podatki za maksimalno predvideno obremenitev |
| Skupne lastnosti | |
| Dimenzije | 480 x 41 x 130 (mm) |
| Uporaba | Zaščita naprav, nameščenih znotraj stavb |
| Način namestitve | Namestitev v 19" Rack omaro |
| Tesnost ohišja | ni pomembna |
| Delovna temperatura | -30C~60C |
Additional parameters
| Category: | Dodatki za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750526 |
