PTU-54-PRO/PoE - 4-kanalni modul zaščite pred prenapolnjenjem omrežja LAN - EWIMAR
Code: EC-PTU-54-PRO/POEProduct detailed description
PTU-54-PRO/PoE - 4-kanalni modul zaščite pred prenapolnjenjem omrežja LAN - EWIMAR

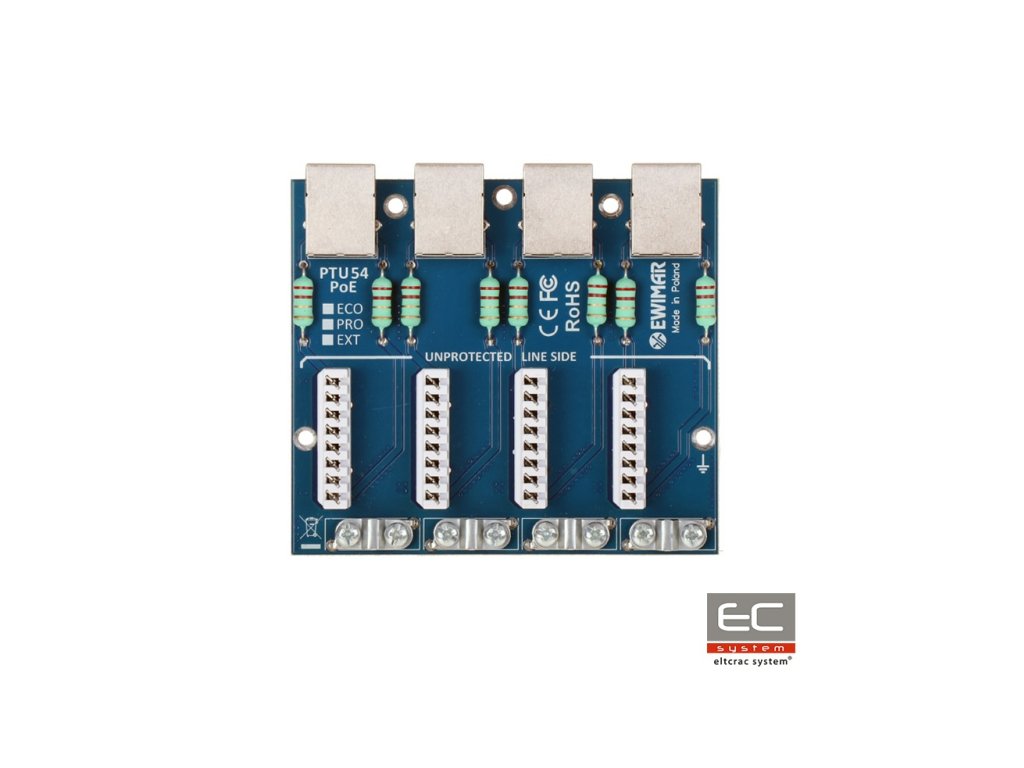

PTU-54-PRO/PoE je štiri-kanalni modul odgovoren za zaščito pred prenapolnjenjem med drugim IP kamer, LAN stikal, usmerjevalnikov, dostopnih točk WiFi in drugih naprav, ki delujejo v omrežjih 100Mbit. Naprava je združljiva s kabli UTP in FTP kategorije 5, 5e in 6. Modul je namenjen omrežjem 10Base-T, 100Base-T. PTU-54-PRO/PoE je zasnovan za zaščito naprav, nameščenih zunaj. Odlične parametre prenosa podatkov in visoko odpornost proti udarcem dosegajo z uporabo PCB plošč z zelo visokim deležem bakra, natančnim vodnikom vezij in uporabo inovativnih komponent. Na zaščiteni strani (DEVICE) so uporabljeni konektorji RJ-45, kar omogoča hitro preklapljanje kablov. Nezaščitena stran je bila opremljena s konektorji tipa LSA, ki omogočajo neposredno povezovanje kablov brez uporabe RJ-45 konektorjev. Takšna rešitev zagotavlja učinkovito zaščito pred prenapolnjenjem in ustvarja sistemsko povezovalno platformo Patch Panel za neposredno pritrditev LAN kablov. Za montažo modula je potrebno uporabiti podlago PTU/PTF-5-RACK, ki sprejme maksimalno 4 module različnih tipov. Uzemljitev naprave je izvedena preko montažnih vijakov ohišja Rack, kar omogoča enostavno vzdrževanje, zamenjavo ali širitev modula. Povezava se izvede s priloženim vodnikom, pritrjenim na skupno točko uzemljitve ohišja.
Konstrukcija zaščitnega patch panela za LAN omrežja
Tehnična specifikacija:
| Podatkovna povezava | |
|---|---|
| Število LAN kanalov | 4 |
| Podprti tipi LAN omrežij | 10Base-T, 100Base-T, kabelska kategorija 5, 5e in 6 |
| Vhodni konektor (kabli) | Konektor LSA (Krone) |
| Izhodni konektor (naprava) | Konektor RJ-45 |
| Tipi uporabnih kablov | UTP / FTP kategorija 5, 5e in 6 |
| Nazivna napetost DC (linija-zemlja) UN | 90V DC |
| Maksimalna delovna napetost trmančno (linija-zemlja) UC | 110V DC |
| Zaščitna raven 1kV/s (linija-zemlja) UP | 600V |
| Izpustni tok (8/20µS, linija-zemlja) Iimp | 2kA za vsak prevodnik kabla (14kA skupaj) |
| Nazivna napetost DC (linija-linija) UN | 3,3V DC |
| Maksimalna delovna napetost trmančno (linija-linija) UC | 3,5V DC |
| Zaščitna raven 1kV/s (linija-linija) UP C3 | 20V |
| Izpustni tok (8/20µS, linija-linija) Iimp | 100A |
| Zaščitene linije | 1-2, 3-6 |
| Kapaciteta (linija-linija) @1MHz | 6-15pF |
| Kapaciteta (linija-zemlja) @1MHz | 1-2pF |
| Serijski upor | 2,2 / linija |
| Nazivni tok IN | 300mA / linija |
| Število zaščitnih stopenj | 2 (GDT, TVS) |
| Ločilni element | Impulzni rezistor |
| PoE linija | |
| Nazivna napetost DC (linija-linija) UN | 58V DC |
| Maksimalna delovna napetost trmančno (linija-linija) UC | 64V DC |
| Zaščitna raven UP | 93V |
| Izpustni tok (8/20µS, linija-linija) Iimp | 100A |
| Izpustni tok (8/20µS, linija-zemlja) Iimp | 2kA |
| Zaščitene pare | (1+2)-(3+6), (4+5)-(7+8) |
| Standard dela PoE | v skladu z IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE) |
| Izgube moči PoE na zaščitnih vezjih | IEEE 802.3af, možnost A: 0,6W @48VDC IEEE 802.3af, možnost B: 0,35W @48VDC IEEE 802.3at, možnost A: 1,6W @54VDC IEEE 802.3bt, Tip 3, možnost AB: 1,2W @54VDC *) podatki za največje predvideno obremenitev |
| Skupne lastnosti | |
| Dimenzije | 100 x 90 x 18 (mm) |
| Uporaba | Notranja uporaba |
| Način montaže | Montaža v RACK 19" ohišju |
| Tesnost ohišja | ni relevantna |
| Delovna temperatura | -30C~60C |
Additional parameters
| Category: | Dodatki za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750434 |
