PTU-58R-EXT/PoE - 8-kanalna zaščita omrežja LAN - EWIMAR

---

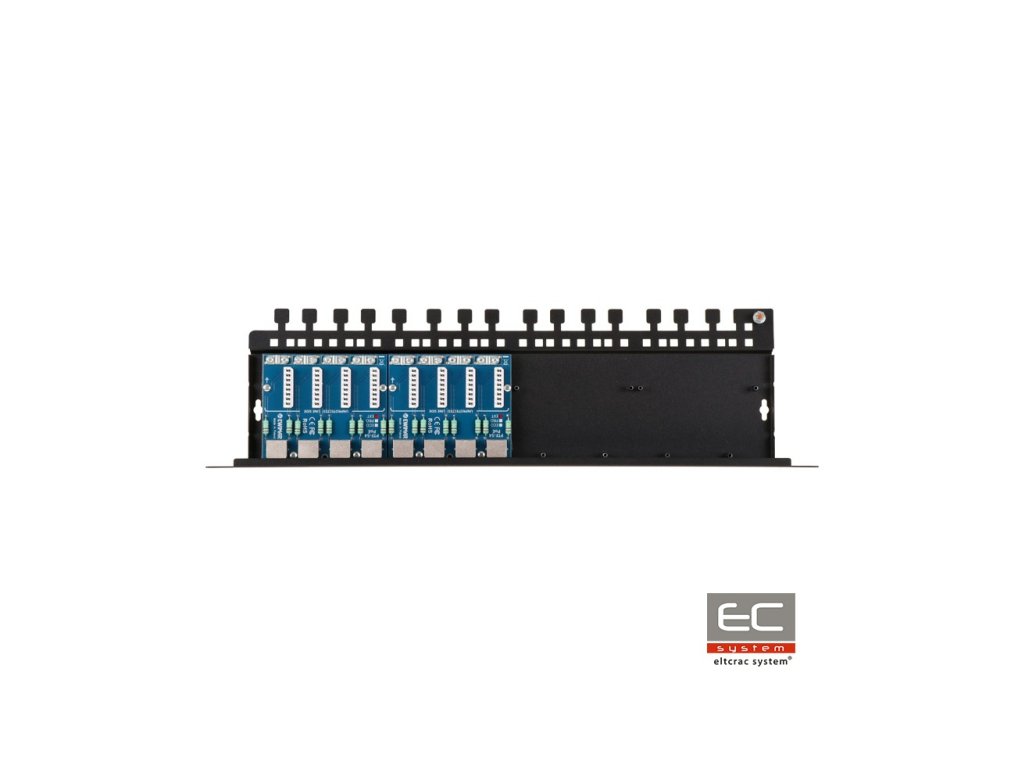

PTU-58R-EXT/PoE je osemkanalna zaščita, odgovorna za zaščito pred prenapetostjo, npr. IP kamer, LAN stikal, usmerjevalnikov, brezžičnih dostopnih točk in drugih naprav, ki delujejo v 100Mbit omrežjih. Naprava je združljiva s kabli UTP in FTP kategorije 5, 5e in 6. Zaščita je namenjena omrežjem 100Base-T. Naprava je sestavljena iz dveh modulov PTU-54-PRO/Poe, montiranih na posebno osnovo PTU/PTF-5RACK. Lahko se razširi do največ 16 kanalov z dodajanjem dveh dodatnih modulov serije PTF-54 ali PTU-54 v osnovo. PTU-58R-EXT/PoE je namenjen zaščiti naprav, nameščenih zunaj stavb, pa tudi na stebrih in kovinskih konstrukcijah. Modul uporablja tehnologijo MOSFET, kar omogoča dosego zelo visoke ravni zaščite tako pred napetostmi kot tudi nenadnimi skoki razlike potencialov. Odlične parametre prenosa podatkov in visoko odpornost proti udarcem smo dosegli z uporabo PCB plošč z zelo visoko vsebnostjo bakra, natančnim usmerjanjem vezij in inovativnimi komponentami. Na zaščiteni strani (DEVICE) so uporabljeni vtiči RJ-45, kar omogoča hitro preklapljanje kablov. Nezaščitena stran je opremljena z LSA konektorji, ki omogočajo neposredno povezovanje kablov brez uporabe RJ-45 konektorjev. To rešitev zagotavlja učinkovito zaščito pred prenapetostjo in ustvarja sistem priključnega panela za neposredno pritrditev LAN kablov. Naprava se zemlji preko montažnih vijakov ohišja Rack, kar omogoča preprosto vzdrževanje, zamenjavo ali širitev modula. Povezovanje poteka z uporabo priloženega kabla, ki je pritrjen na skupnem zemeljskem mestu ohišja. Priporočeni način za dosego najvišje ravni zaščite je uporaba zaščite na obeh straneh kablov: večkanalna na strani LAN stikala in enokanalska na strani končnih naprav. Da bi zagotovili učinkovito zaščito pred prenapetostjo, serije EXT zaščitne naprave ne bi smele biti povezane z ene strani kabla s zaščitnimi napravami serije ECO z druge strani kabla. Z druge strani kabla bi se morale uporabljati zaščitne naprave vsaj serije PRO, idealno serije EXT, kar povečuje napetost izolacijskega rezervoarja.

Kompleksna zaščita pred prenapetostjo s patch panelom

Tehnična specifikacija:

Število LAN kanalov8Možnost širjenjaDo 16 kanalovPodprti tipi LAN omrežij10Base-T, 100Base-T, zaviti par kategorije 5, 5e, in 6Vhodni konektor (kabel)Konektor LSA (Krone) - Odljevanje ohišjaIzhodni konektor (naprava)Vtič RJ-45, zasenčenUporabni tipi kablovUTP / FTP kategorije 5, 5e in 6Nazivna napetost DC (povezava-zemlja) UN90V DCMax. trajna delovna napetost (povezava-zemlja) UC110V DCRaven zaščite 1kV/s (povezava-zemlja) UP600VTok prenapolnjenja (8/20µS, povezava-zemlja) Iimp2kA na vsak prevodnik kabla (14kA skupaj)Nazivna napetost DC (povezava-povezava) UN3,3V DCMax. trajna delovna napetost (povezava-povezava) UC3,5V DCRaven zaščite 1kV/s (povezava-povezava) UP C38VTok prenapolnjenja (8/20µS, povezava-povezava) Iimp2kA z uporabo funkcije MOSFETZaščitene povezave1-2, 3-6Kapaciteta (povezava-povezava) @1MHz6-15pFKapaciteta (povezava-zemlja) @1MHz1-2pFUpor serije6 / povezavaNazivni tok IN300mA / povezavaŠtevilo zaščitnih stopenj3 (GDT, MOSFET, TVS)Prekinjevalni elementSuper hitra zaščita MOSFETNazivna napetost DC (povezava-povezava) UN58V DCMax. trajna delovna napetost (povezava-povezava) UC64V DCRaven zaščite UP93VTok prenapolnjenja (8/20µS, povezava-povezava) Iimp100ATok prenapolnjenja (8/20µS, povezava-zemlja) Iimp2kAZaščita parov(1+2)-(3+6), (4+5)-(7+8)PoE standard delazdružljiv z IEEE 802.3af/at/bt-tipa 3 (HiPoE, UPOE)Izgube moči PoE na zaščitnih vezjihIEEE 802.3af, možnost A: 0,6W @48VDCDimenzije480 x 41 x 130 (mm)UporabaZaščita naprav nameščenih na kovinskih konstrukcijahNačin montažeMontaža v 19" rackTesnost ohišjane veljaDelovna temperatura-30C~60C

Podatkovna povezava
PoE povezava
	IEEE 802.3af, možnost B: 0,35W @48VDC IEEE 802.3at, možnost A: 1,6W @54VDC IEEE 802.3at možnost B: 0,6W @54VDC IEEE 802.3bt, tip 3, možnost AB: 1,2W @54VDC *) podatki za maksimalno predpostavljeno obremenitev
Skupne lastnosti
