Product detailed description
16-kanalno prenapetostno varovanje serije ECO z varovanjem PoE za namestitve Gigabit Ethernet

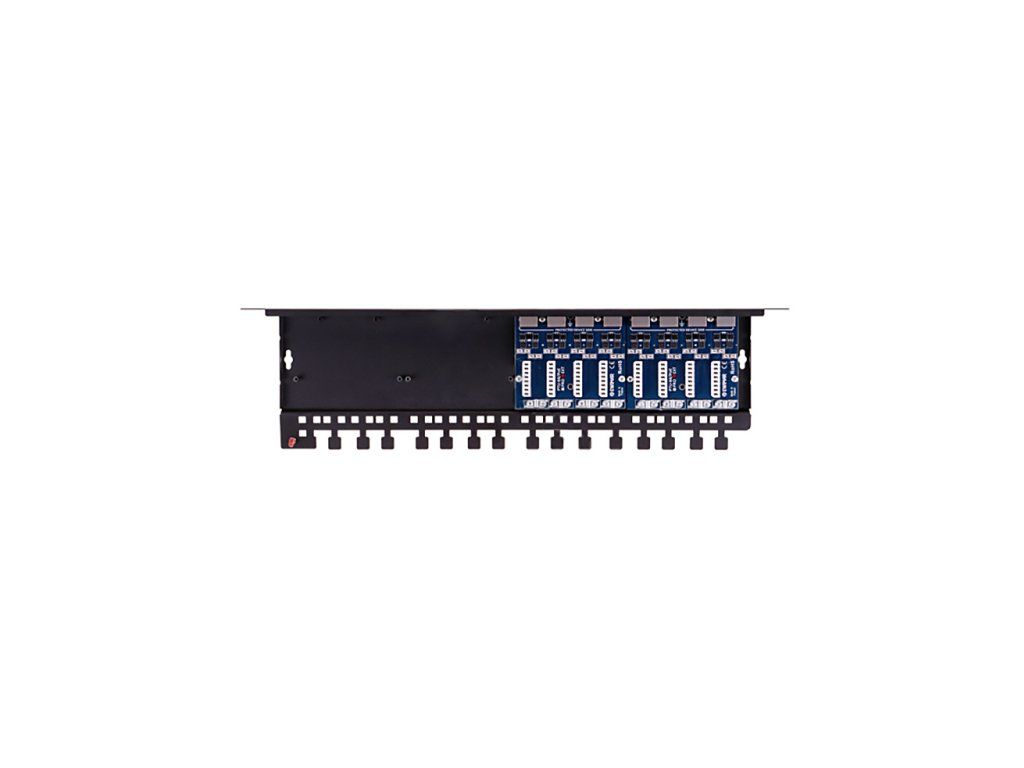

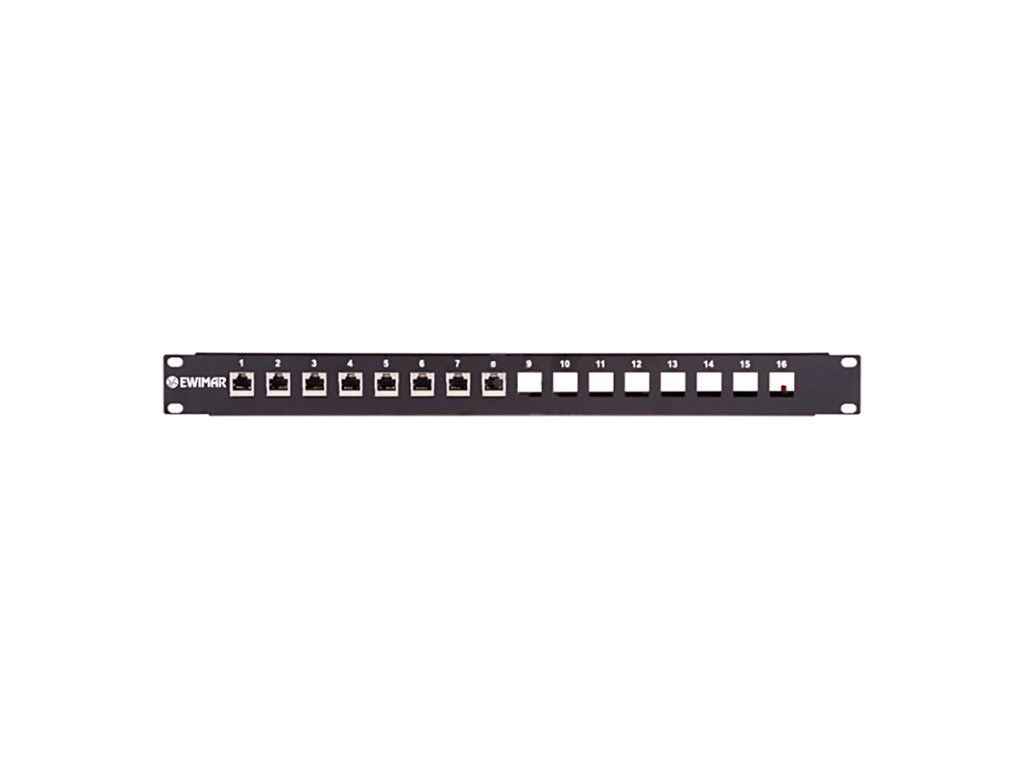

PTU-616R-ECO/PoE je šestnajstkanalni prenapetostni omejevalnik, zasnovan za omrežja Gigabit Ethernet. naprava je združljiva s kabli UTP in FTP kategorije 5, 5e in 6. Modul je namenjen omrežjem 100Base-Tx, 1000Base-T. Omejevalnik sestavljajo štirje moduli PTU-64-ECO, nameščeni na namenskem nosilcu PTU/PTF-6-RACK. Na sprednji strani, ki je zaščitena stran (DEVICE), so uporabljene vtičnice RJ-45, na katere so priključeni priključki omrežnih stikal LAN. Nezaščitena stran (LINE) oblikujejo konektorji LSA, nameščeni na zadnji strani, na katere so priključene dolge linije infrastrukture omrežja LAN brez uporabe konektorjev RJ-45. Takšna rešitev zagotavlja učinkovito zaščito pred prenapetjem in oblikuje sistem priključkov Patch Panel za neposreden priključek kablov LAN.
Moduli serije PTU-64 so inovativne rešitve z visoko učinkovitostjo proti prenapetju in z visoko kakovostjo prenosa. Uporaba večplastnih tiskanih vezij je privedla do skladnosti s standardom kategorije 6 kablovja in ustreznih testov za frekvence 4 x 125MHz. Napajalniki naprav LAN so zaščiteni pred poškodbami z neodvisnimi krogi zaščite napajanja PoE, ki odpravljajo povečanje napetosti med pari 1,2 - 3,6 in 4,5 - 7,8 zaradi prenapetja, ki ga povzročajo strelski izboji ali nekontrolirano povečanje napetosti. Zemeljenje naprave se izvede z povezovanjem na ustrezno ozemljeno omarico Rack s priloženim ozemljitvenim kablom. Poleg tega je mogoče za zaščito pred prahom za vtičnice in kroge omejevalnika uporabiti pokrov PTU/PTF-COVER. Naprava je namenjena namestitvam LAN, ki so popolnoma nameščene v notranjosti zgradbe in niso izpostavljene iskrnim izbojem iz drugih nezaščitenih namestitev.
Popolna zaščita pred prenapetjem s PTU-616, ki opravlja funkcijo patch panela
Tehnična specifikacija
| PTU-616R-ECO/PoE | |
|---|---|
| Podatkovna povezava | |
| Število kanalov LAN | 16 |
| Podprti standardi Ethernet | 10Base-T, 100Base-T, 1000Base-T |
| Skladnost s kabli | Kategorija 5, 5e in 6 |
| Vstopni konektor (nezaščitena stran) | Konektor LSA |
| Izstopni konektor (zaščitena stran) | Vtičnica RJ-45, zaščitena, 6. kategorije |
| Nomininalno napetost DC (linija-zemlja) UN | 90V DC |
| Maksimalno delovno napetost (linija-zemlja) UC | 110V DC |
| Nivo zaščite 1kV/s (linija-zemlja) UP | 600V |
| Izhodna moč (8/20µS, linija-zemlja) Iimp | 100A |
| Nomininalno napetost DC (linija-linija) UN | 3,3V DC |
| Maksimalno delovno napetost (linija-linija) UC | 3,5V DC |
| Nivo zaščite 1kV/s (linija-linija) UP | 28V |
| Izhodna moč (8/20µS, linija-linija) Iimp | 100A |
| Zaščitene linije | 1-2, 3-6, 4-5, 7-8 |
| Kapaciteta (linija-linija) @1MHz | 15pF |
| Kapaciteta (linija-zemlja) @1MHz | 2-3pF |
| Serijska upornost | 2,2 / linijo |
| Nomininalni tok IN | 300mA / linijo |
| Linija PoE | |
| Nomininalno napetost DC (linija-linija) UN | 57V DC |
| Maksimalno delovno napetost (linija-linija) UC | 64V DC |
| Nivo zaščite UP | 90V |
| Izhodna moč (8/20µS, linija-linija) Iimp | 100A |
| Nomininalno napetost DC (linija-zemlja) UN | 90V DC |
| Maksimalno delovno napetost (linija-zemlja) UC | 110V DC |
| Nivo zaščite 1kV/s (linija-zemlja) UP | 600V |
| Izhodna moč (8/20µS, linija-zemlja) Iimp | 100A |
| Zaščitene pare | (1+2)-(3+6), (4+5)-(7+8) |
| Standard delovanja PoE | V skladu z vsemi vrstami, vključno z Hi PoE |
| Splošno | |
| Uporaba | Notranje |
| Način montaže | Omarica RACK 19" |
| Način ozemljitve | Ozemljitveni kabel |
| Delovna temperatura | -30C do 60C |
| Dimenzije | 480 x 41 x 130 mm |
Additional parameters
| Category: | Dodatki za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750618 |
