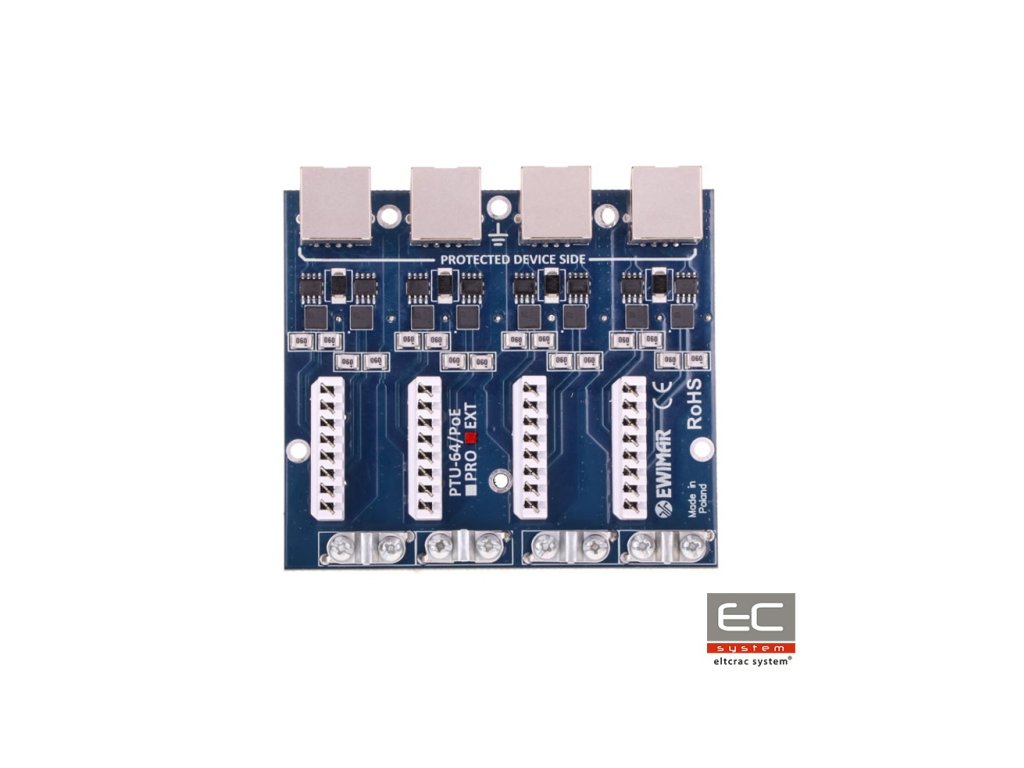

PTU-64-EXT/PoE - 4-kanalni modul omejevalca prenapetosti za LAN omrežje Gigabit Ethernet - EWIMAR
PTU-64-EXT/PoE je štirikanalni modul, odgovoren za zaščito proti prenapetosti, npr. IP kamer, LAN preklopnikov, usmerjevalnikov, WiFi dostopnih točk in drugih naprav, ki delujejo v omrežjih 1 Gbit. Naprava je združljiva s kabli UTP in FTP kategorije 5, 5e in 6. Modul je namenjen omrežjem 100Base-Tx, 1000Base-T/Tx. Odlični parametri prenosa podatkov in visoka odpornost na udarce sta dosežena z uporabo inovativnih večplastnih komponentnih tiskanih vezij. PTU-64-EXT/PoE uporablja tehnologijo MOSFET, kar omogoča dosego zelo visoke ravni zaščite pred prenapetostjo ter nenadnimi spremembami potencialov. Napajanje naprav LAN je zaščiteno pred poškodbami preko neodvisnih zaščitnih vezij PoE napajanja, ki odpravljajo povečanje napetosti med pari 1,2 - 3,6 in 4,5 - 7,8 zaradi prenapetosti, ki jo povzročajo nevihte ali nekontrolirani naraščaji napetosti. Na zaščiteni strani (DEVICE) so uporabljeni vtiči RJ-45, kar omogoča hitro preklapljanje kablov. Nezaščitena stran je opremljena s konektorji tipa LSA, kar omogoča neposredno povezavo kablov brez uporabe RJ-45 konektorjev. Takšna rešitev zagotavlja učinkovito zaščito proti prenapetosti in ustvarja povezovalni sistem Patch Panel za neposredno pritrditev LAN kablov. Za montažo modula je potrebno uporabiti namensko osnovo PTU/PTF-6-RACK, ki sprejme največ 4 module različnih tipov.
Zmontirana naprava ustvarja patch panel z omejevalcem prenapetosti
Tehnična specifikacija:
| Podatkovna povezava | |
|---|---|
| Število LAN kanalov | 4 |
| Podprti standardi Ethernet | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Združljivost s kabli | Kategorija 5, 5e in 6 |
| Vhodni konektor (nezaščitena stran) | Konektor LSA |
| Izhodni konektor (zaščitena stran) | Vtič RJ-45, zasenčen, 6. kategorija |
| Nominalno DC napetost (povezava-zemlja) UN | 90V DC |
| Maksimalno delovno napetost (povezava-zemlja) UC | 110V DC |
| Raven zaščite 1kV/s (povezava-zemlja) UP | 600V |
| Udarni tok (8/20µS, povezava-zemlja ) Iimp | 2kA |
| Nominalno DC napetost (povezava-povezava) UN | 3,3V DC |
| Maksimalno delovno napetost (povezava-povezava) UC | 3,5V DC |
| Raven zaščite 1kV/s (povezava-povezava) UP | <8V |
| Udarni tok (8/20µS, povezava-povezava ) Iimp | 75A (2kA po aktivaciji MOSFET) |
| Zaščitene povezave | 1-2, 3-6, 4-5, 7-8 |
| Kapaciteta (povezava-povezava) @1MHz | 5pF |
| Kapaciteta (povezava-zemlja) @1MHz | 2-3pF |
| Ločnik | MOSFET odklopnik |
| Upor v seriji | 6 / povezavo |
| Nominalni tok IN | 300mA / povezavo |
| PoE povezava | |
| Nominalno DC napetost (povezava-povezava) UN | 57V DC |
| Maksimalno delovno napetost (povezava-povezava) UC | 64V DC |
| Raven zaščite UP | 75V (po aktivaciji MOSFET) |
| Udarni tok (8/20µS, povezava-povezava) Iimp | 73A (2kA po aktivaciji MOSFET) |
| Nominalno DC napetost (povezava-zemlja) UN | 90V DC |
| Maksimalno delovno napetost (povezava-zemlja) UC | 110V DC |
| Raven zaščite 1kV/s (povezava-zemlja) UP | 600V |
| Udarni tok (8/20µS, povezava-zemlja ) Iimp | 2kA |
| Zaščitene pare | (1+2)-(3+6), (4+5)-(7+8) |
| Delovni standard PoE | Združljivo z vsemi vrstami, vključno z Hi PoE |
| Skupne lastnosti | |
| Dimenzije | 100 x 100 x 20 (mm) |
| Uporaba | Notranja |
| Način montaže | Montaža v Rack panelu |
| Način ozemljitve | Priponkne vijake |
| Delovna temperatura | -30C~60C |
Additional parameters
| Category: | Dodatki za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750267 |
