Product detailed description

8-kanalna prenapetostna zaščita serije ECO z zaščito PoE za inštalacije Gigabit Ethernet PTU-68R-ECO/PoE je osemkanalna zaščita namenjena za omrežja Gigabit Ethernet. Naprava je združljiva z vezjem UTP in FTP kategorije 5, 5e in 6.

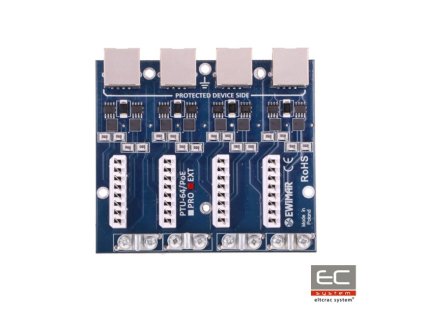

Modul je namenjen za omrežja 100Base-Tx, 1000Base-T/Tx. Zaščito sestavljata dva modula PTU-64-ECO, nameščena na namenskem podstavku PTU/PTF-6-RACK. Namenjena je za montažo v omaro RACK 19" na sprednji letvi pri standardni namestitvi ali na zadnji letvi s pomočjo kotnih nosilcev LK-MOUNT, v primeru uporabe z IP-CCTV snemalniki.

---

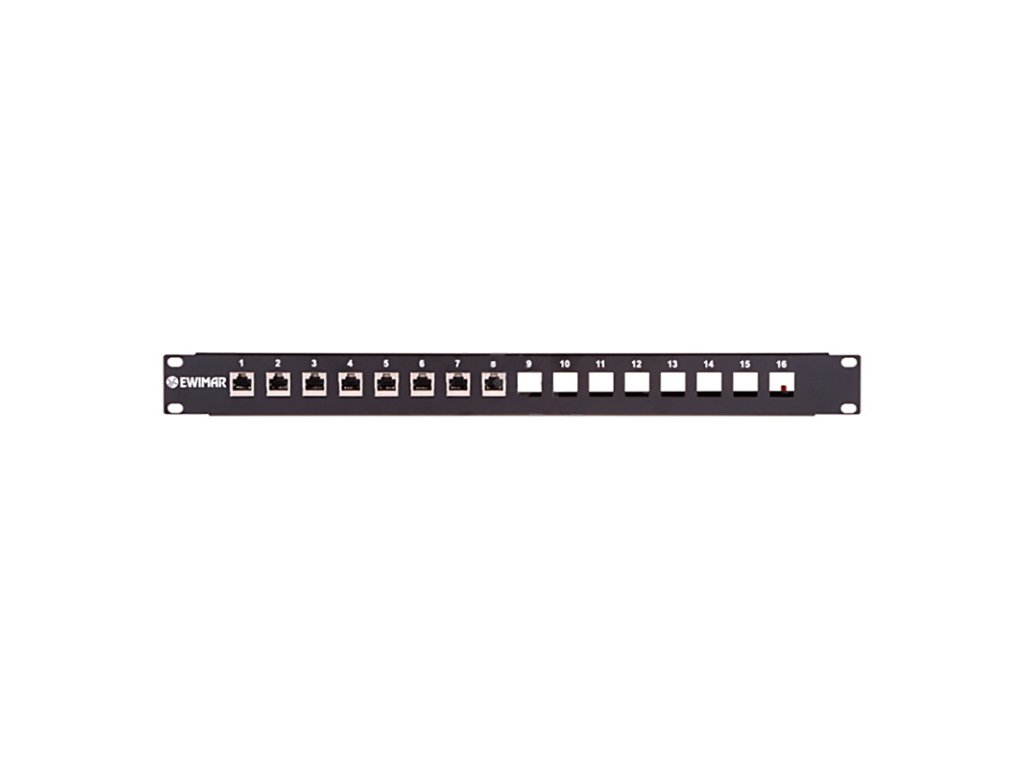

Na sprednji strani, ki je zaščitena

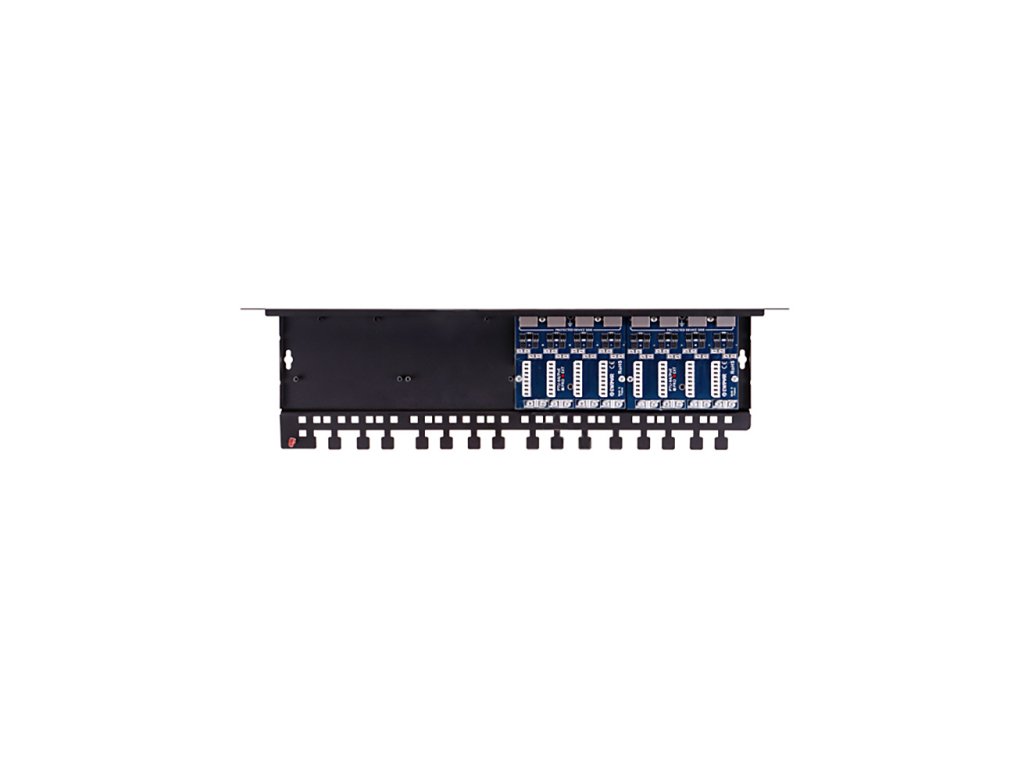

(NAPRAVE) so uporabljene vtičnice RJ-45, v katere so priključeni priključki LAN stikal. Nezaščitena stran (LINE) je sestavljena iz vtičnic LSA postavljenih zadaj, kamor so priključene dolge linije LAN infrastrukture brez uporabe RJ-45 konektorjev. Takšno rešitev zagotavlja učinkovito prenapetostno zaščito in ustvari povezovalni sistem Patch Panel za neposredno pritrditev LAN kablov. Uporaba večslojnih plošč tiskanih vezij in sodobnih komponent zagotavlja skladnost s standardom kategorije 6 vezja in pravilnimi testi za frekvence 4x125MHz. Napajalniki naprav LAN so zaščiteni pred poškodbami z neodvisnimi vezji zaščite napajanja PoE, ki odpravljajo povečanje napetosti med pari 1,2 - 3,6 in 4,5 - 7,8. zaradi prenapetosti, ki jih povzročajo nevihte ali nekontrolirano povečanje napetosti. Zaščito je mogoče razširiti na največ 16 kanalov z namestitvijo dodatnih dveh modulov serije PTF-64 ali PTU-64. Zemljjenje naprave se izvaja s priklopom na ustrezno ozemljeno omaro RACK

z uporabo priloženega ozemljitvenega kabla. Poleg tega, da se zagotovi zaščita pred prahom za konektorje in zaščitne kroge, se lahko uporabi pokrov

PTU/PTF-COVER. Priporočljivi način zagotavljanja najvišje ravni zaščite je uporaba zaščit na obeh straneh kablov: več kanalov na strani LAN stikala in posamezno na strani končnih naprav, na primer PTF-61-ECO/PoE. Naprava je namenjena za LAN namestitev, ki je popolnoma znotraj stavbe in ni izpostavljena udarom iz drugih ne zaščitenih inštalacij. Primer namestitve zaščite Gigabit Ethernet z uporabo PTU-68 kot patch panela

Tehnična specifikacija PTU-68R-ECO/PoE Linija podatkov

Število LAN kanalov

8

Razširljivost

Do 16 kanalov

Podprti ethernetni standardi

10Base-T, 100Base-T, 1000Base-T

Združljivost z vezjem

Kategorija 5, 5e in 6

Vhodni konektor (nezaščitena stran)

Konektor LSA

Izhodni konektor (zaščitena stran)

Vtičnica RJ-45, zaščitena, 6 kategorija Nominerno DC napetost (linija-zem) UN

90V DC 600V Nominerno DC napetost (linija-linija) UN 3,3V DC Udarni tok (8/20µS, linija-linija) Iimp 100A 15pF 300mA / linijo Maksimalna delovna trajna napetost (linija-linija) UC 64V DC Nominerno DC napetost (linija-zem) UN 110V DC Udarni tok (8/20µS, linija-zem) Iimp PoE delovni standard Splošno Aplikacija V notranjosti Omara RACK 19" Označevalni kabel

Maksimalna delovna trajna napetost (linija-zem) UC 110V DC Raven zaščite 1kV/s (linija-zem) UP
Udarni tok (8/20µS, linija-zem) Iimp 100A
Maksimalna delovna trajna napetost (linija-linija) UC 3,5V DC	Raven zaščite 1kV/s (linija-linija) UP 28V
Zaščitene linije 1-2, 3-6, 4-5, 7-8	Kapaciteta (linija-linija) @1MHz
Kapaciteta (linija-zem) @1MHz 2-3pF Serijska odpornost	2,2 / linijo Nominerni tok IN
Linija PoE Nominerno DC napetost (linija-linija) UN	57V DC
Raven zaščite UP 90V	Udarni tok (8/20µS, linija-linija) Iimp 100A
90V DC Maksimalna delovna trajna napetost (linija-zem) UC	Raven zaščite 1kV/s (linija-zem) UP 600V
100A Zaščitene pare	(1+2)-(3+6), (4+5)-(7+8)
Združljiva ze vsemi tipi, vključno z Hi PoE
Način montaže	Način ozemljitve
Delovna temperatura -30C do 60C	Dimenzije 480 x 41 x 130 mm

Category:	Dodatki za industrijske kamere
Weight:	0.5 kg
EAN:	5904041750595
