PTU-68R-EXT/PoE - 8-kanalna zaščita omrežja LAN Gigabit Ethernet - EWIMAR

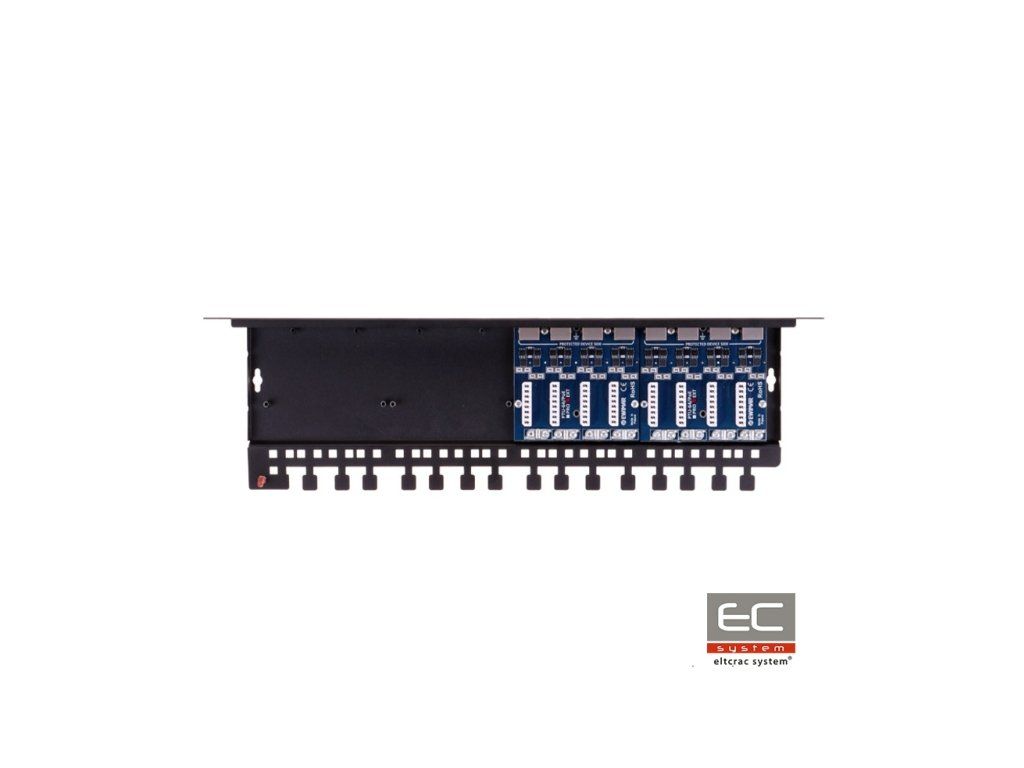

PTF-68R-EXT/PoE je osemkanalna zaščita namenjena za omrežje Gigabit Ethernet. Naprava je združljiva s kabli UTP in FTP kategorije 5, 5e in 6. Modul je namenjen za omrežja 100Base-Tx, 1000Base-T/Tx. Zaščito sestavljata dva modula PTU-64-EXT,nameščena na namenski osnovi PTU/PTF-6-RACK. Na sprednji strani, ki je zaščitena stran (DEVICE), so uporabljeni vtiči RJ-45, v katere so priključeni porti LAN stikal. Nezaščitena stran (LINE) je sestavljena iz konektorjev LSA, nameščenih zadaj, na katere so priključeni dolgi povezovalni kabli infrastrukture LAN brez uporabe konektorjev RJ-45. Takšna rešitev zagotavlja učinkovito zaščito pred prenapolnjenjem in ustvarja sistem povezave Patch Panel za neposredno pritrditev LAN kablov. Moduli PTU-64 dosegajo odlične parametre prenosa podatkov in visoko kakovost zaščite pred prenapolnjenjem zahvaljujoč uporabi večplastnih PCB plošč in inovativnih komponent v tehnologiji MOSFET, s katero je mogoče doseči zelo visoko raven zaščite tako pred prenapolnjenjem kot pred nenadnimi skoki potencialnih razlik. Napajalni viri LAN naprav so zaščiteni pred poškodbami z neodvisnimi zaščitnimi obroči napajanja PoE, ki odpravljajo porast napetosti med pari 1,2 - 3,6 in 4,5 - 7,8 kot posledico prenapolnjenj, ki jih povzročajo atmosferični izboji ali nekontrolirana povečanja napetosti. Zaščito je mogoče razširiti največ do 16 kanalov z namestitvijo dveh dodatnih modulov serije PTF-64 ali PTU-64 v osnovo. Uzemljitev naprave se izvede z njeno povezavo na ustrezno uzemljeno omaro Rack s priloženim uzemljitvenim vodnikom. Poleg tega je za zagotavljanje zaščite pred prahom za konektorje in zaščitne kroge mogoče uporabiti pokrov PTU/PTF-COVER. Priporočeni način za zagotovitev najvišje ravni zaščite je uporaba zaščit pri obeh straneh kablov: večkanalne na strani LAN stikala in enokančne na strani končnih naprav, na primer PTF-61-EXT/PoE.
Primer namestitve zaščite Gigabit Ethernet z uporabo PTU-68 kot patch panel
Tehnična specifikacija:
| Podatkovna povezava | |
|---|---|
| Število LAN kanalov | 8 |
| Možnost razširitve | Do 16 kanalov |
| Podprti standardi Ethernet | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Združljivost s kabli | Kategorija 5, 5e in 6 |
| Vhodni konektor (nezaščitena stran) | Konektor LSA |
| Izhodni konektor (zaščitena stran) | Vtič RJ-45, zasenčen, kategorija 6 |
| Nominalno napetost DC (povezava-zemlja) UN | 90V DC |
| Max. trajna delovna napetost (povezava-zemlja) UC | 110V DC |
| Raven zaščite 1kV/s (povezava-zemlja) UP | 600V |
| Tok izboja (8/20µS, povezava-zemlja) Iimp | 2kA |
| Nominalno napetost DC (povezava-povezava) UN | 3,3V DC |
| Max. trajna delovna napetost (povezava-povezava) UC | 3,5V DC |
| Raven zaščite 1kV/s (povezava-povezava) UP | <8V |
| Tok izboja (8/20µS, povezava-povezava) Iimp | 75A (2kA po zadzvonu MOSFET) |
| Zaščitene povezave | 1-2, 3-6, 4-5, 7-8 |
| Kapaciteta (povezava-povezava) @1MHz | 5pF |
| Kapaciteta (povezava-zemlja) @1MHz | 2-3pF |
| Odzivni element | Fuzija MOSFET |
| Serijska upornost | 6 / povezava |
| Nominalni tok IN | 300mA / povezava |
| Povezava PoE | |
| Nominalno napetost DC (povezava-povezava) UN | 57V DC |
| Max. trajna delovna napetost (povezava-povezava) UC | 64V DC |
| Raven zaščite UP | 75V (po zadzvonu MOSFET) |
| Tok izboja (8/20µS, povezava-povezava) Iimp | 73A (2kA po zadzvonu MOSFET) |
| Nominalno napetost DC (povezava-zemlja) UN | 90V DC |
| Max. trajna delovna napetost (povezava-zemlja) UC | 110V DC |
| Raven zaščite 1kV/s (povezava-zemlja) UP | 600V |
| Tok izboja (8/20µS, povezava-zemlja) Iimp | 2kA |
| Zaščitene pare | (1+2)-(3+6), (4+5)-(7+8) |
| Standard dela PoE | Združljivo z vsemi vrstami, vključno s Hi PoE |
| Skupne lastnosti | |
| Dimenzije | 480 x 41 x 130 (mm) |
| Uporaba | Notranje |
| Način montaže | Montaža v omari Rack 19" |
| Način uzemljenja | Uzemljitveni vodnik |
| Delovna temperatura | -30C~60C |
Additional parameters
| Category: | Dodatki za industrijske kamere |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041750281 |
