PTU/PTF-5-RACK - Rack omara za zaščitne module serije PTF-54 in PTU-54 - EWIMAR

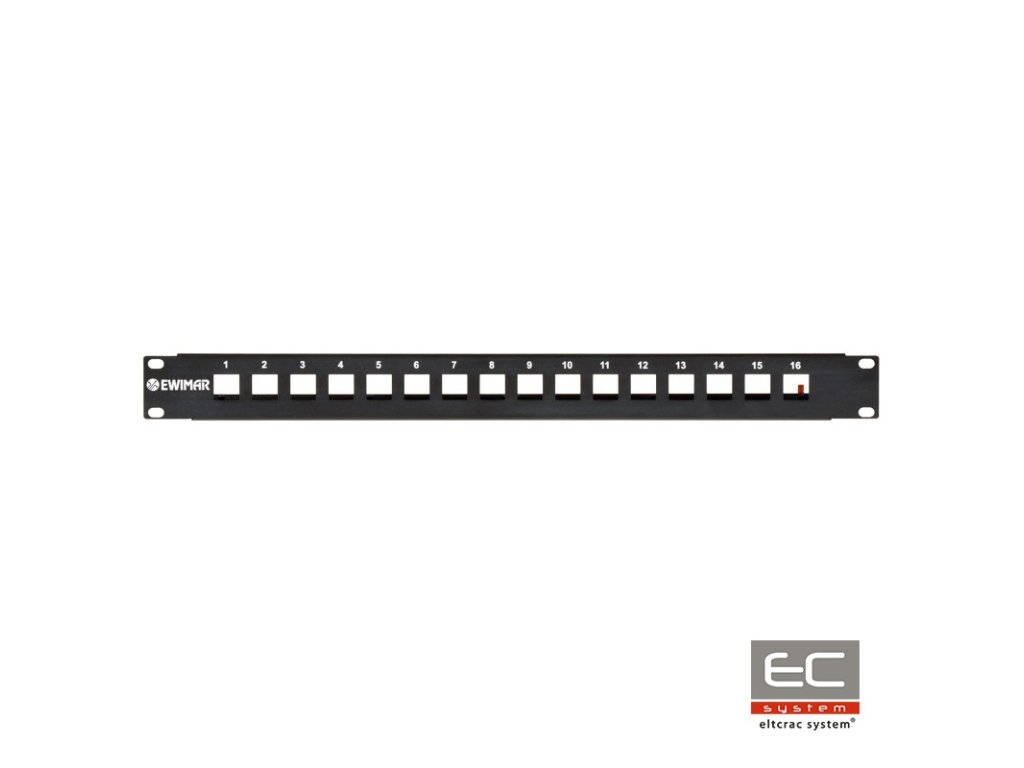

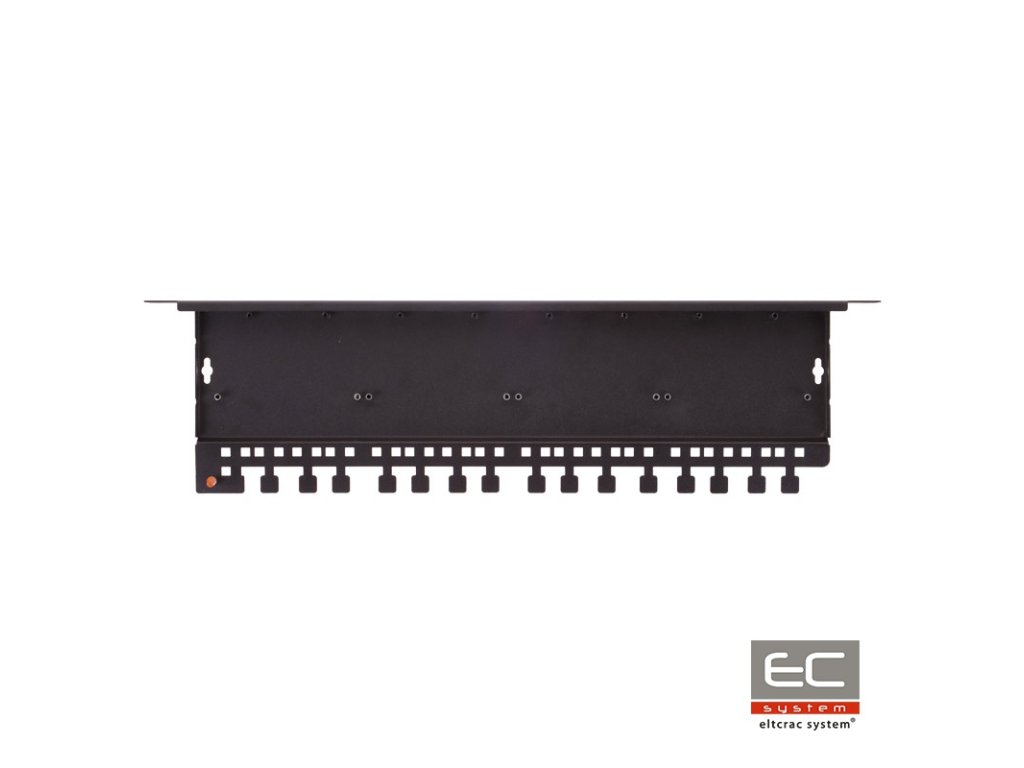

PTU/PTF-5-RACK je omara, ki služi kot montažna osnova za ustvarjanje primerne konfiguracije zaščite pred prenapolnjenjem za LAN omrežja. V eno omaro PTU/PTF-5-RACK je mogoče namestiti štiri 4-kanalne zaščitne module serije PTF-54 in PTU-54. Montaža modulov se izvaja z vstavljanjem v odprtine vtičev RJ-45 in pritrjevanjem s štirimi vijaki premera 3 mm. V omaro je mogoče namestiti vse module enega tipa ali izkoristiti katerokoli drugo konfiguracijo. Za ozemljitev modulov je potrebno uporabiti vijake in kovinske zatiče. Glavno ozemljitveno vodilo je treba povezati s pomočjo vijaka centralnega ozemljitve in pritrditi vodilo na PE linijo. Pred ozemljitvijo je priporočljivo poskrbeti za čistočo spojev. Za izboljšanje kakovosti pritrditve vodil je mogoče uporabiti sponke in jih namestiti na kvadratne luknje ter izbokline na zadnji strani panela. Možno je uporabiti specifično zgornjo pokrovko za zaščito modulov pred vdorom prahu. Takšno rešitev dodatno zagotavlja zaščito pred mehanskimi poškodbami in omejuje prodiranje motenj iz drugih naprav.

Primer montaže modulov PTF-54 in PTU-54 v rack panelu
