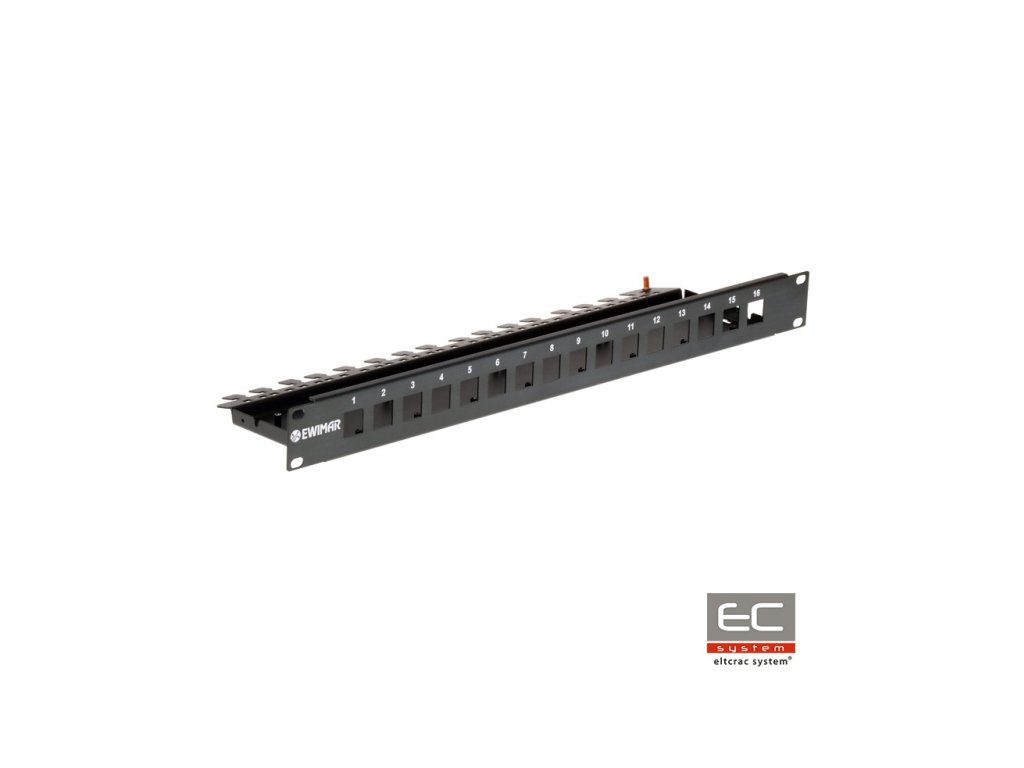

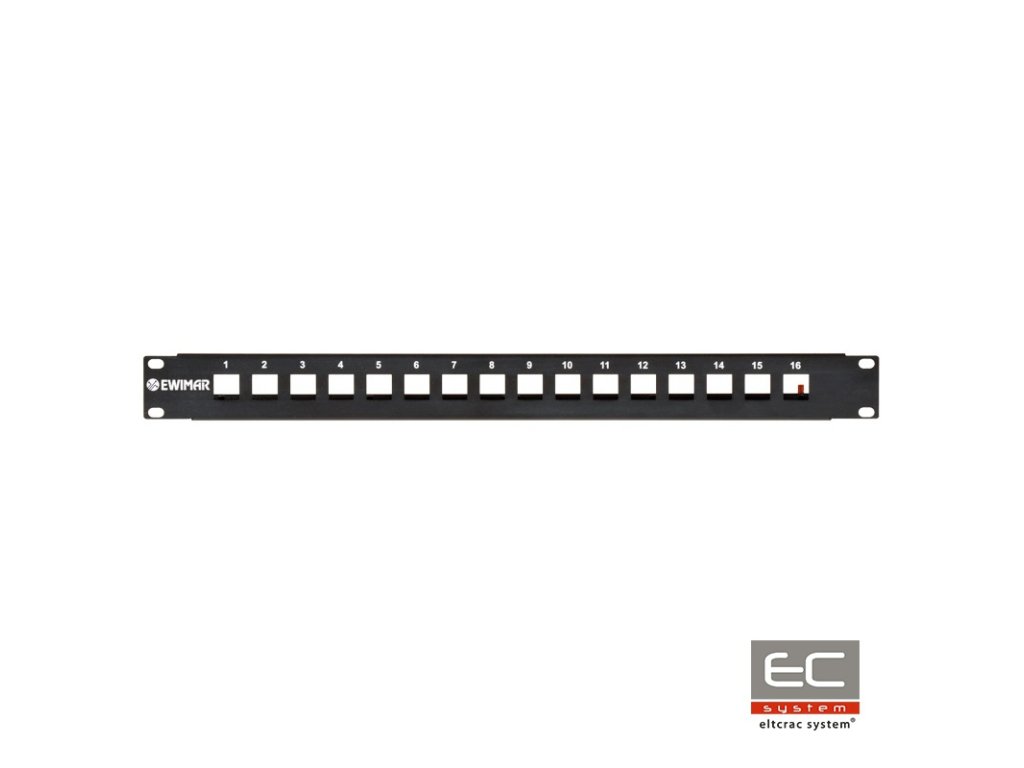

PTU/PTF-6-RACK - Rack omara za zaščitne module serije PTF-64 in PTU-64 - EWIMAR

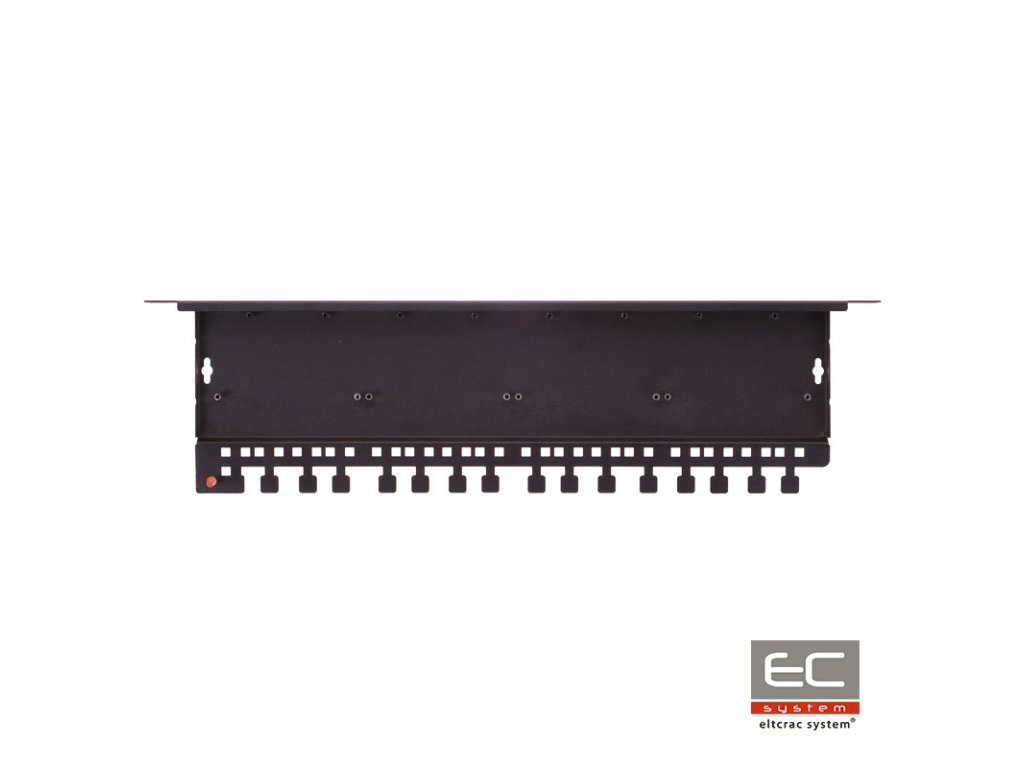

PTU/PTF-6-RACK je omara, ki služi kot montažna osnova za ustvarjanje primerne konfiguracije zaščite pred prenapetostjo za gigabitno omrežje LAN. V eno omaro PTU/PTF-6-RACK je mogoče namestiti štiri 4-kanalni zaščitni moduli serije PTF-64 in PTU-64. Montaža modulov poteka z vstavljanjem v odprtine vtičnic RJ-45 in privijanjem s štirimi vijaki premera 3 mm. V omaro je mogoče namestiti vse module enega tipa ter izkoristiti druge poljubne konfiguracije. Za ozemljitev modulov se uporabljajo vijaki in kovinski zatiči. Glavni ozemljitveni kabel je treba priključiti s pomočjo vijaka centralnega ozemljitve in priviti kabel na linijo PE. Pred ozemljitvijo se priporoča paziti na čistost spojev. Za izboljšanje kakovosti pritrjevanja kablov je mogoče uporabiti vezalne trakove in jih namestiti na kvadratne odprtine ter izbokline na zadnji strani panela. Možno je uporabiti poseben zgornji pokrov za zaščito modulov pred vdorom prahu. Takšno rešitev dodatno ščiti pred mehanskimi poškodbami in zmanjšuje prodiranje motenj iz drugih naprav.

Primer montiranja modulov PTF-64 in PTU-64 v rack panel
