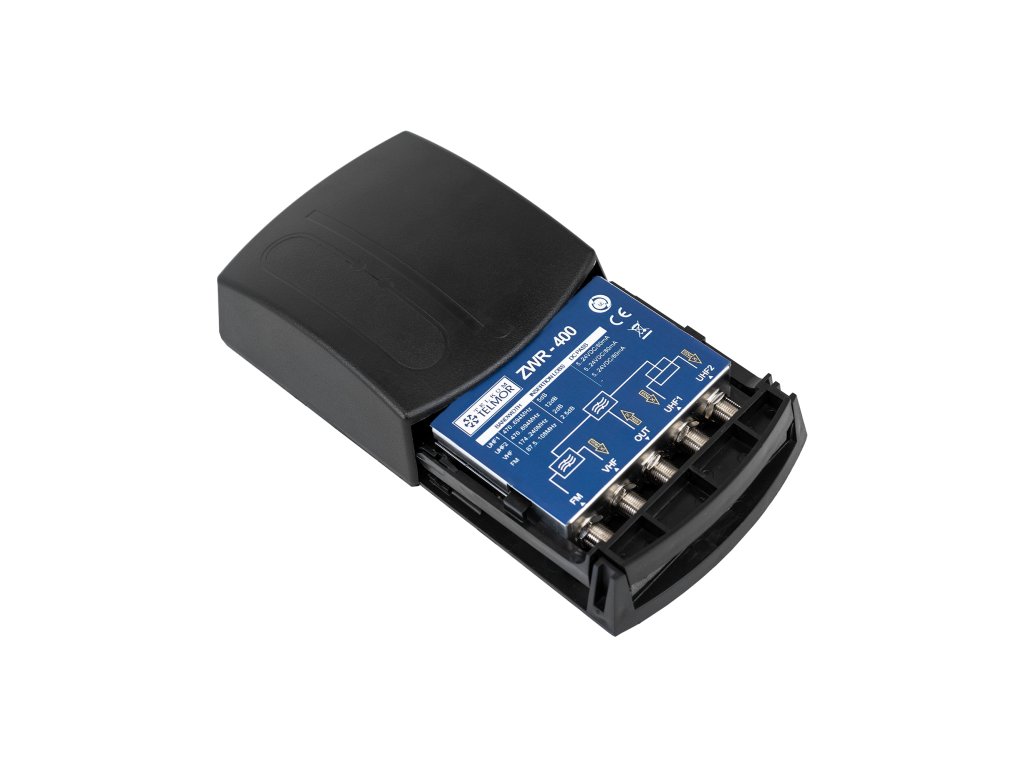

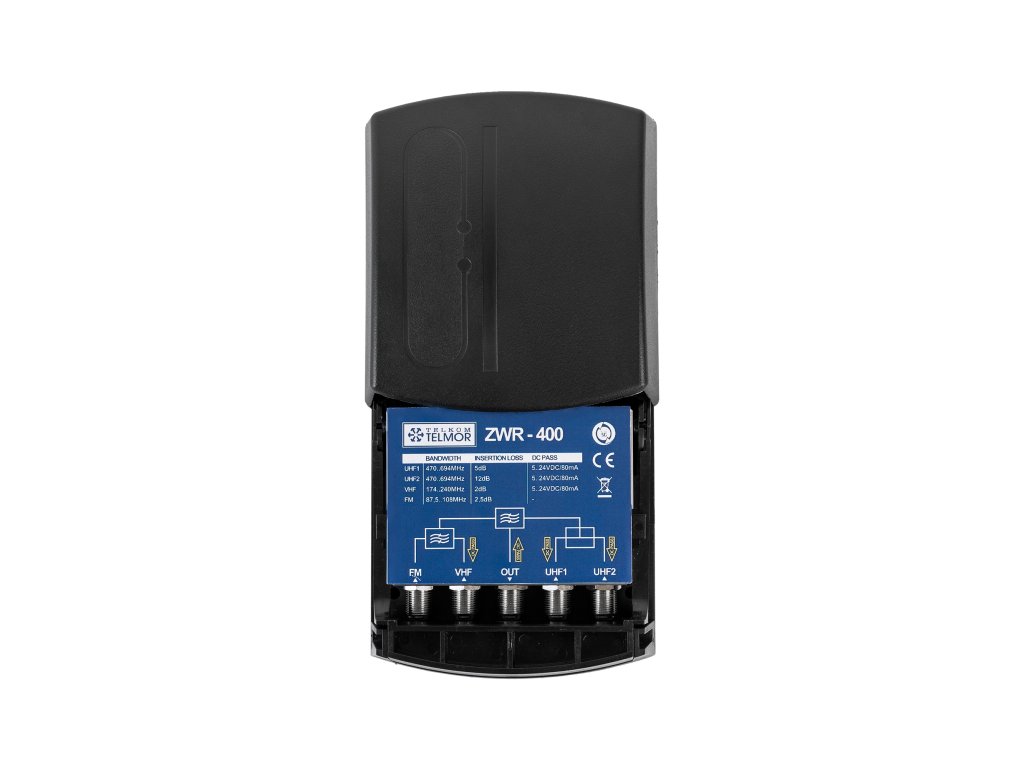

Razdelilnik antene ZWR-400 Telkom Telmor

Product detailed description

---------- Lastnosti ---------- Pas in frekvenca delovanja: FM: 87,5-108 MHz; VHF: 174-240 MHz; UHF: 470-694 MHz Prenos napajalne napetosti neodvisno za vhode antene VHF, UHF1, UHF2 z samodejnim zaznavanjem Kompaktno in praktično ohišje V setu trak za montažo na anteno Profesionalna razvodnica poljske proizvodnje ---------- Tehnični podatki ---------- Frekvenčno območje: • FM: 87,5-108 MHz • VHF: 174-240 MHz • UHF1: 470-694 MHz • UHF2: 470-694 MHz Slabljenje prehoda: • FM: 2,5 dB • VHF: 2 dB • UHF1: 5 dB • UHF2: 12 dB DC prehodi: VHF, UHF1, UHF2 - da (FM - ne) Samodejno vklapljanje DC prehoda: da (za VHF, UHF1, UHF2) Dimenzije izdelka: 87x75x22 mm Dimenzije ohišja za drog: 128x109x45 mm Neto teža z ohišjem za drog: 0,3 kg ZWR-400 je pasovna razvodnica z štirimi vhodi: FM, VHF, UHF1 in UHF2 ter enim izhodom. Naprava omogoča združevanje signalov iz televizijskih anten VHF in UHF ter radijske antene. Frekvenčno območje prenosa FM: 87,5-108 MHz, VHF: 174-240 MHz, UHF1 in 2: 470-694 MHz. ZWR-400 zagotavlja prenos napajalne napetosti iz vhoda na izhode VHF in UHF, kar omogoča napajanje antenskih predojačevalnikov. Pri aktivnih antenah bo napajanje samodejno preneseno na ustrezne vhode. Ko je priključena pasivna antena, bo prenos napetosti blokiran za priključeni port. Razvodnico je mogoče namestiti na anteno, zahvaljujoč posebnemu, pljuskovodu odpornemu ABS ohišju. Razvodnica je profesionalna rešitev z vgrajeno tehnologijo SAW filtrov. Tako GSM/LTE in 5G signali ne bodo prodirali v sistem. Uporaba filtrov na UHF vhodih omogoča uporabo pasivnih anten, ki delujejo v širšem frekvenčnem pasu UHF. Ni potrebe po dodatnih filtrih ali razvodnicah. Port UHF2 (z večjim prehodnim slabljenjem) je namenjen antenam, ki sprejemajo močnejše signale (osvetlitev, oddajnik z večjo močjo). S tako domačo namestitvijo lahko upravljamo signale različnih moči brez dodatnih slabilcev ali selektivno uglasenih ojačevalcev. Rešitev je namenjena SMATV uporabi za enodružinske hiše. Za večje instalacije priporočamo uporabo kanalskih ojačevalnikov serije WWK.
----------
Lastnosti
----------
Pas in frekvenca delovanja: FM: 87,5-108 MHz; VHF: 174-240 MHz; UHF: 470-694 MHz
Prenos napajalne napetosti neodvisno za vhode antene VHF, UHF1, UHF2 z samodejnim zaznavanjem
Kompaktno in praktično ohišje
V setu trak za montažo na anteno
Profesionalna razvodnica poljske proizvodnje

----------
Tehnični podatki
----------
Frekvenčno območje:
• FM: 87,5-108 MHz
• VHF: 174-240 MHz
• UHF1: 470-694 MHz
• UHF2: 470-694 MHz
Slabljenje prehoda:
• FM: 2,5 dB
• VHF: 2 dB
• UHF1: 5 dB
• UHF2: 12 dB
DC prehodi: VHF, UHF1, UHF2 - da (FM - ne)
Samodejno vklapljanje DC prehoda: da (za VHF, UHF1, UHF2)
Dimenzije izdelka: 87x75x22 mm
Dimenzije ohišja za drog: 128x109x45 mm
Neto teža z ohišjem za drog: 0,3 kg



ZWR-400 je pasovna razvodnica z štirimi vhodi: FM, VHF, UHF1 in UHF2 ter enim izhodom. Naprava omogoča združevanje signalov iz televizijskih anten VHF in UHF ter radijske antene. Frekvenčno območje prenosa FM: 87,5-108 MHz, VHF: 174-240 MHz, UHF1 in 2: 470-694 MHz.
ZWR-400 zagotavlja prenos napajalne napetosti iz vhoda na izhode VHF in UHF, kar omogoča napajanje antenskih predojačevalnikov. Pri
aktivnih antenah bo napajanje samodejno preneseno na ustrezne vhode. Ko je priključena pasivna antena, bo prenos napetosti
blokiran za priključeni port.

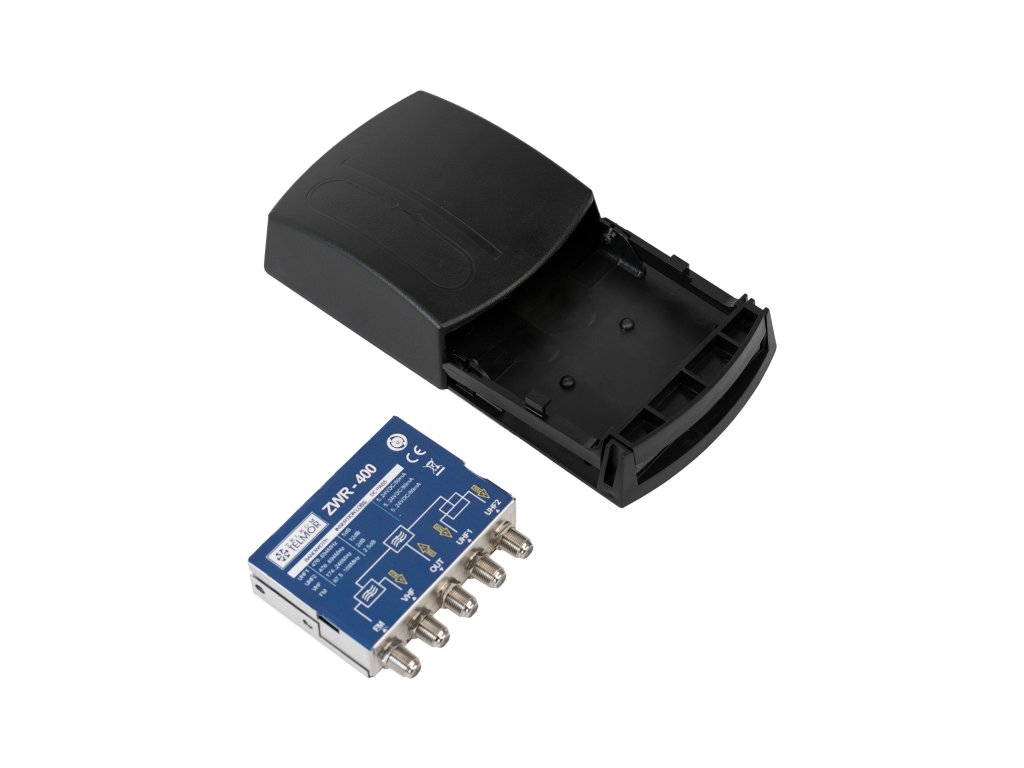

Razvodnico je mogoče namestiti na anteno, zahvaljujoč posebnemu, pljuskovodu odpornemu ABS ohišju.
Razvodnica je profesionalna rešitev z vgrajeno tehnologijo SAW filtrov. Tako GSM/LTE in 5G signali ne bodo prodirali v sistem.
Uporaba filtrov na UHF vhodih omogoča uporabo pasivnih anten, ki delujejo v širšem frekvenčnem pasu UHF. Ni potrebe po dodatnih filtrih ali razvodnicah.
Port UHF2 (z večjim prehodnim slabljenjem) je namenjen antenam, ki sprejemajo močnejše signale (osvetlitev, oddajnik z večjo močjo). S tako domačo namestitvijo lahko upravljamo signale različnih moči brez dodatnih slabilcev ali selektivno uglasenih ojačevalcev.
Rešitev je namenjena SMATV uporabi za enodružinske hiše. Za večje instalacije priporočamo uporabo kanalskih ojačevalnikov serije WWK.
