RN500 - DC regulator napetosti, RN 12V/5A - Pulsar
Code: EC-09923Product detailed description

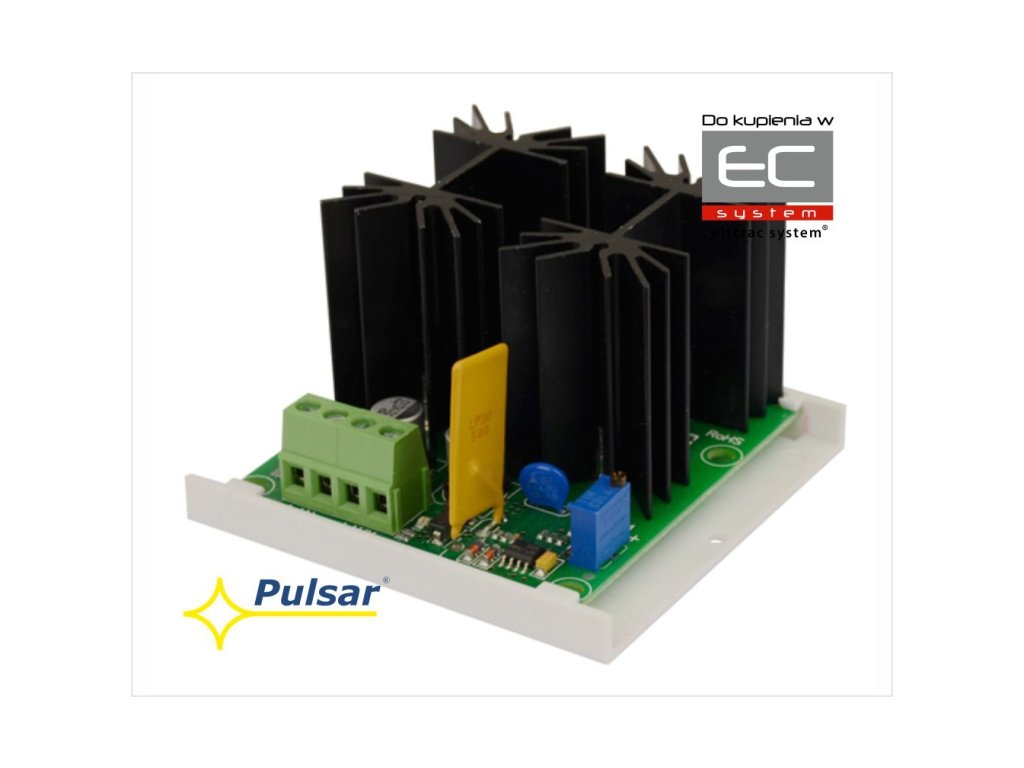

Zmanjšanje napetosti RN500 - Pulsar

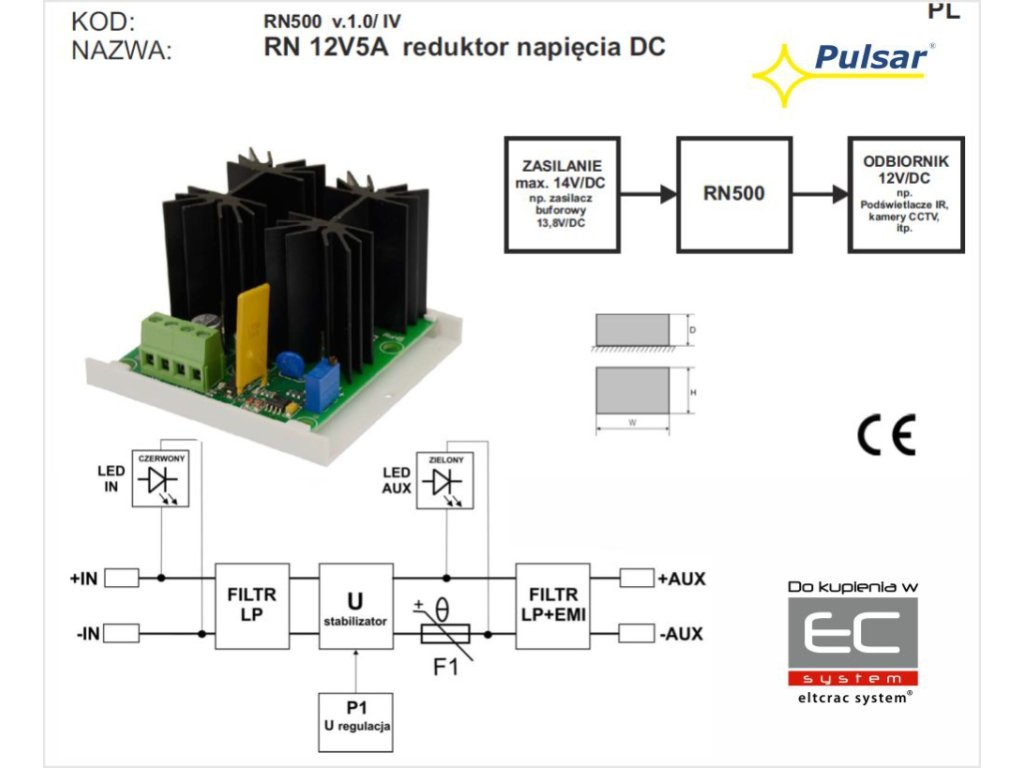

Zmanjšanje napetosti RN 12V/5A (RN 500) podjetja Pulsar se uporablja za zniževanje in stabilizacijo enosmerne napetosti v razponu 12÷14V na vrednost 12V (nastavitev 11V÷Uin DC). V primeru, da vhodna napetost pade pod mejno vrednost nastavljene izhodne napetosti, pride do popolnega odprtja tranzistorja in zmanjševalec deluje brez obstrukcij (padec napetosti U<1%). To omogoča polno izkoriščanje energije, shranjene v akumulatorju napajalnega vira pri delovanju na baterije. Zmanjšanje RN500 v povezavi s tipičnim rezervnim napajalnim virom je namenjeno napajanju naprav, ki zahtevajo stabilizirano napetost 10V÷12V DC. Zlasti je namenjena za sisteme industrijske televizije CCTV (kamere, IR osvetlitev), nadzor dostopa KD in druge, kjer so naprave napajane z napetostjo 12V DC (-10%/+5%) in ne morejo biti napajane neposredno iz izhoda 13,8V DC rezervnega napajalnika.
Tehnični parametri:
- napajalna napetost: max. 14V DC
- izhodna napetost: 12V DC/5A
- razpon nastavitve izhodne napetosti: 11V÷Uin
- linijska stabilizacija napetosti
- brezobstratno delovanje pod pragom stabilizacije
- signalizacija: optčna LED
- zaščita:
· proti kratkemu stiku SCP
· proti prenapolnjenju OLP - Dimenzije: Š=76 V=70 H=45 mm
- Garancija: 5 let od datuma proizvodnje
Tehnična specifikacija:
| RN500 | |
|---|---|
| Splošno | |
| Napetost napajanja | max. 14V/DC (-/+5%) |
| Izhodna napetost | < 12V DC nom. (+/- 0,3V) |
| Razpon nastavitve izhodne napetosti | 11V÷Uin (iz tovarne 12V DC) |
| Moč sprejemnika | 60W max. |
| Izhodni tok | 5A max |
| Poraba toka iz modulov | 5mA max. |
| Zaščita proti kratkemu stiku SCP in prenapolnjenju OLP | 110% ÷ 150% moči reduktora - omejitev toka preko resetljivo varovalko PTC, ročno ponovno zagon |
| Optična signalizacija - IN dioda, ki signalizira stanje napajanja DC - AUX dioda, ki signalizira stanje napajanja DC na izhodu modula | - rdeča - zelena |
| Delovna temperatura | II razred okolja, -10°C ÷40°C |
| Dimenzije | L=76, W=70, H=45 [+/- 2mm] |
| Montaža | Montažna letev s samolepilnim trakom ali montažni žeblji x 4 (PCB fi=4,2mm) |
| Konektorji | samonastavljivi konektorji 0,41÷1,63 (AWG 26-14) |
| Neto teža/skupna teža | 0,10kg/0,14kg |
Additional parameters
| Category: | Mostiči za usmerjanje |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5906881445532 |
| Hmotnost: | 0,10kg/0,14kg |
