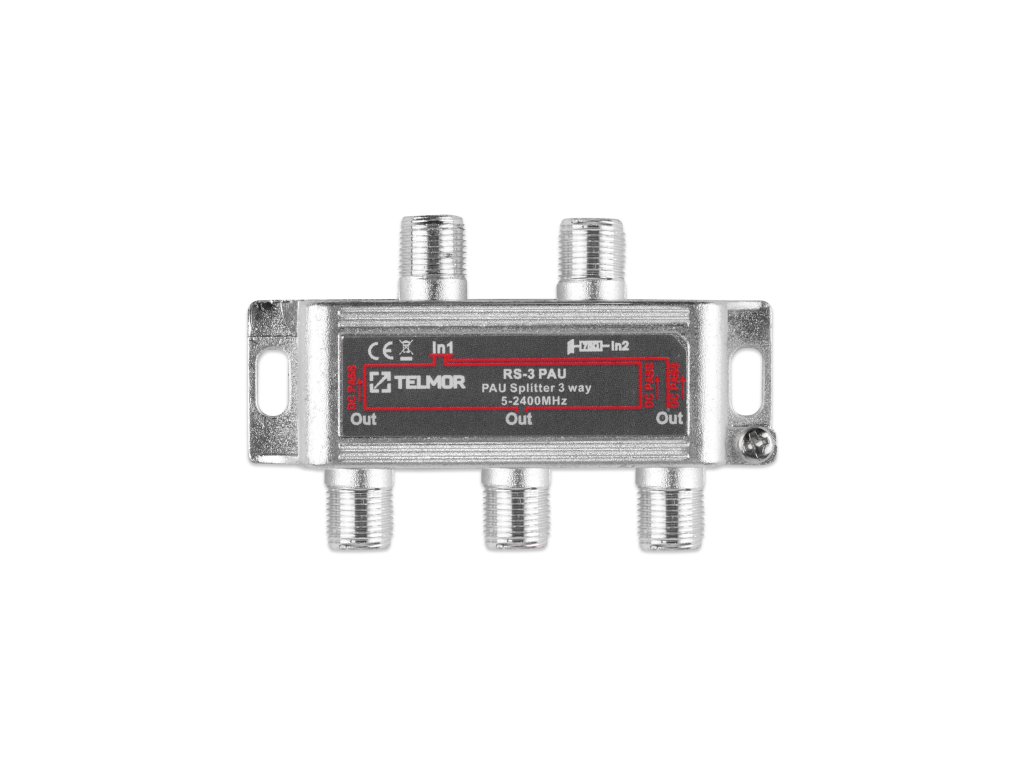

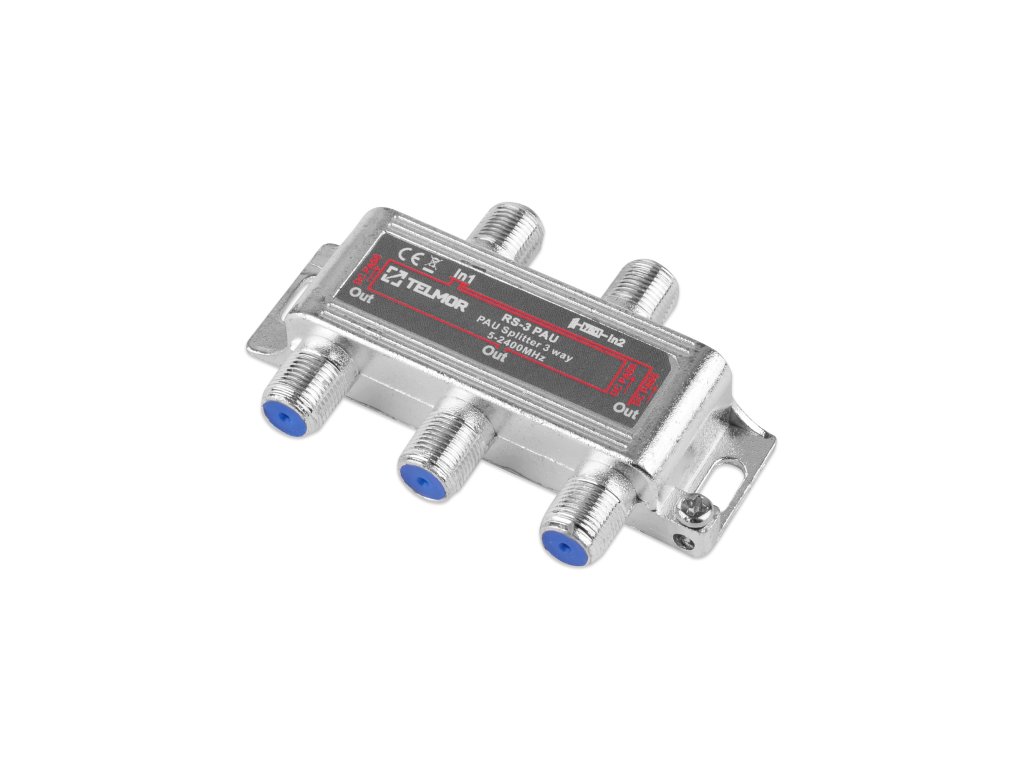

RS-3 RAZDELILNIK 3X 2,4G TELMOR

Product detailed description

----------
Lastnosti
----------
• Notranji izvodi in delilniki TELMOR serije RS/RSQ in TS/TSQ se uporabljajo v koncentriranih distribucijskih omrežjih SAT-IF, ki delujejo s signali DVB-S/S2 (QPSK, 8PSK) in/ali z digitalno prizemno televizijo (COFDM, FM in DAB).
• Vsi izhodi delilnika omogočajo pretok toka do vhoda, in vsi izvodi omogočajo pretok toka skozi vodilo, t.j. od izhoda do vhoda.
• Visoko kakovostna lita ohišja, prekrita z bakreno-cinkovo zlitino. Ohišja so spajkana za zagotavljanje visoke stopnje zaščite.
• Frekvenčni razpon 5 - 2400 MHz.
• Visoko kakovostna lita ohišja s premazom iz bakreno-cinkove zlitine.
• Ženski F konektorji v serijah RS in TS.
• Krimp konektorji v serijah RSQ in TSQ.
• Idealno za signale DVB-T/T2 in DVB-S2/S2X.
• Pretok toka od izhoda do vhoda v delilnikih - maks. 500 mA.
• Pretok toka v vodilu (izhodi/vhodi) v izvodih.
• EMI - RFl >-120dB.
• Razred A

----------
Tehnični podatki
----------
Slabljenje max. (IN-OUT)
• 5 - 40 MHz: 6,5 dB
• 41 - 470 MHz: 7,6 dB
• 470 - 1350 MHz: 8,5 dB
• 1350-2000 MHz: 10,0 dB
• 2000-2400 MHz: 10,5 dB
Izolacija min. (OUT-OUT)
• 5 - 40 MHz: 18 dB
• 41 - 470 MHz: 21 dB
• 470 - 1350 MHz: 21 dB
• 1350-2000 MHz: 21,0 dB
• 2000-2400 MHz: 20,0 dB
Slabljenje neusklajenosti min (IN / OUT)
• 5 - 40 MHz: 10,0 dB
• 41 - 470 MHz: 12,0 dB
• 470 - 1350 MHz: 12,0 dB
• 1350-2000 MHz: 12,0 dB
• 2000-2400 MHz: 11,0 dB
Prenos napetosti: 24 V/500 mA
Impedanca: 75 Ohm
