S-4 - Magnetni kontakt - SATEL

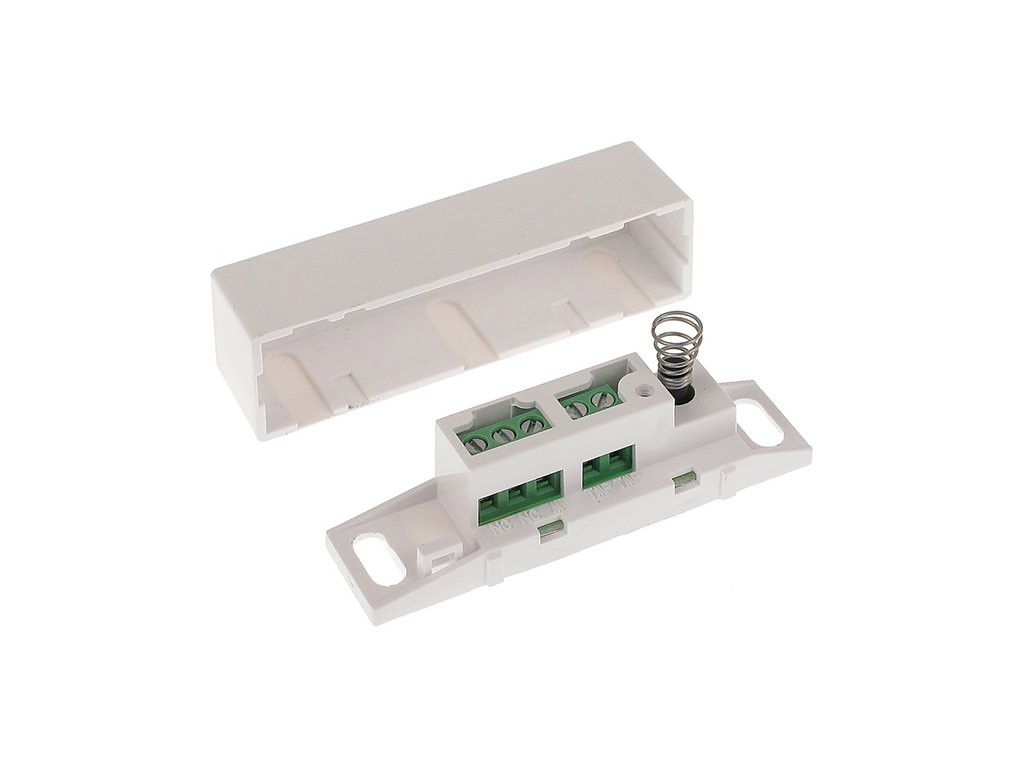

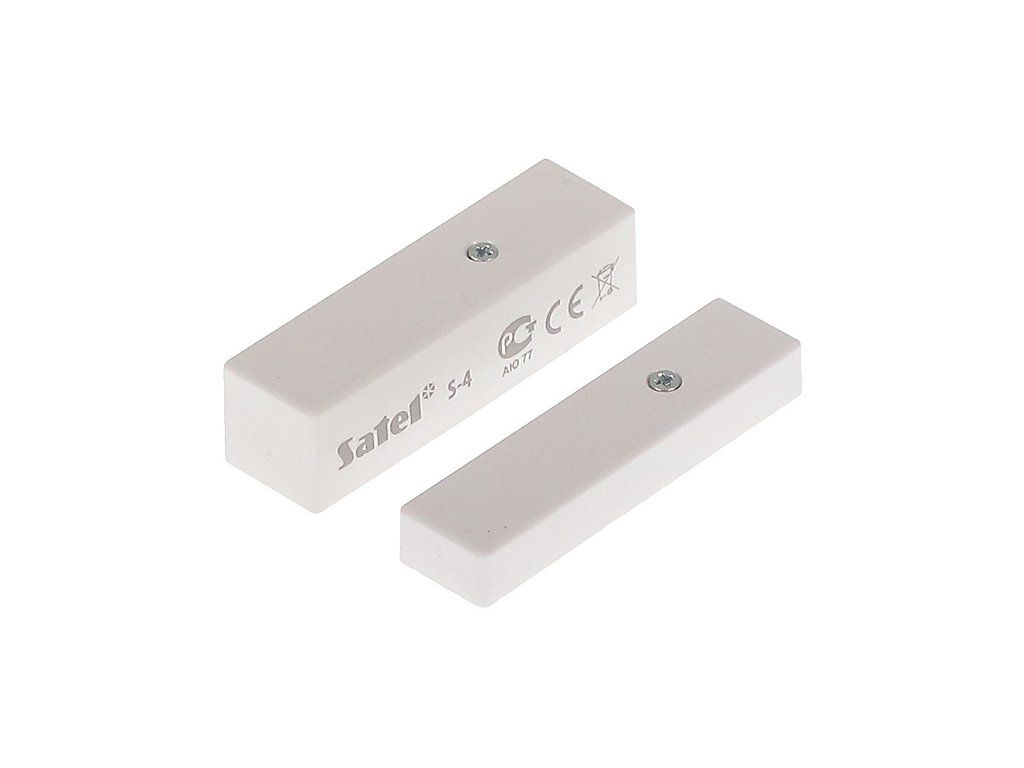

Magnetni kontakti so ena od osnovnih naprav za obrobno zaščito. Prispevajo k varovanju vrat, oken itd., tako da reagirajo na njihovo odpiranje. Senzor S-4 je namenjen za površinsko montažo npr. na okenski okvir ali podboje. S-4 je sestavljen iz dveh delov, nameščenih v estetskih pokrovih: kontaktronskega (magnetnega) senzorja in magneta. Odmik enega dela od drugega povzroča prekinitev vezja senzorja, kar je signalizirano kot vdor. Senzor je opremljen z sabotaznim kontaktom in dodatnim priključkom M, ki olajša namestitev končnega upora EOL. S-4 je prilagojen za sodelovanje z vsakim alarmnim centrom, ki je opremljen z vhodnimi priključki tipa NC, kot tudi v avtomatizacijskih sistemih kot krmilna komponenta. Senzor S-4 izpolnjuje zahteve razreda 2, ki jih določa norma EN 50131-1 in EN 50131-2-6.

Tehnične specifikacije:

• Maksimalna napetost zankanja kontaktrona: 20 V
• Maksimalna zanka trenutna: 20 mA
• Obseg delovnih temperatur: -30…+55 °C
• Maksimalna vlaga: 93 ±3%
• Prehodna odpornost: 150
• Minimalen števil zankanj pri obremenitvi 20 V, 20 mA: 360 000
• Material stika: Ru (Rutenij)
• Razdalja zapiranja stikov kontaktrona: 18 mm
• Razdalja odpiranja stikov kontaktrona: 28 mm
• Dimenzije distančne podloge pod kontaktron: 58,5 x 16,5 x 3,3 mm
• Dimenzije pokrova magneta: 58,5 x 14,7 x 8,3 mm
• Dimenzije distančne podloge pod magnet: 58,5 x 14,7 x 3 mm
• Teža:24 g
• Dimenzije pokrova: 58,5 x 16,5 x 15,2 mm
