Schelinger trofazni modularni odklopnik C 10A BM-A02-G7-3P-C10

Podroben opis izdelka

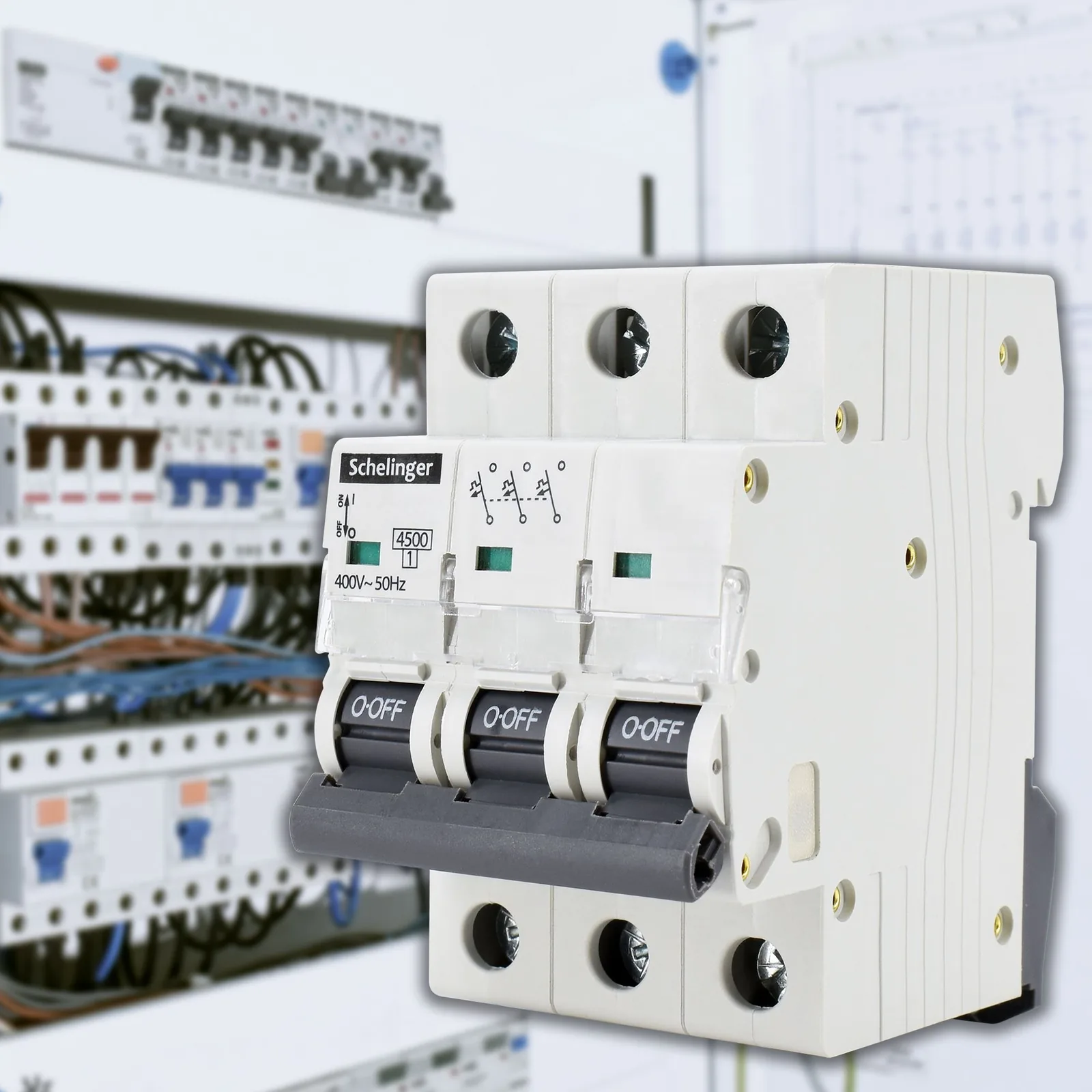

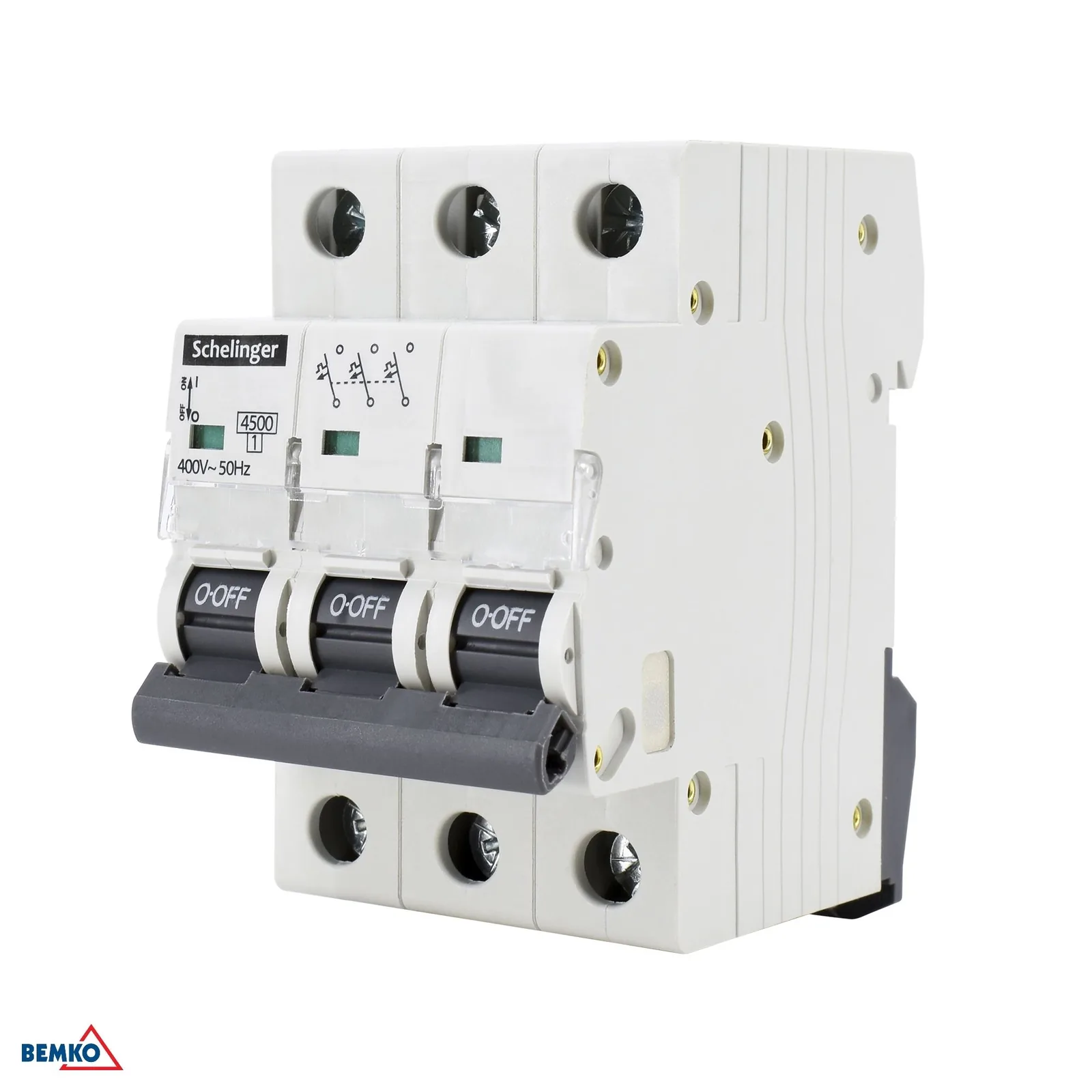

Schelinger trofazni modularni odklopnik C 10 A

Trofazni modularni odklopnik Schelinger C 10 A je namenjen zanesljivi zaščiti električnih tokokrogov pred preobremenitvijo in kratkim stikom. Zaradi karakteristike C je primeren za tokokroge z običajnim zagonskim tokom, kjer pomaga varovati inštalacijo brez nepotrebnih izklopov.

• Nazivni tok 10 A za običajne vtične in svetlobne tokokroge po načrtu elektroinštalacije.
• Karakteristika C za aplikacije s kratkotrajno višjim zagonskim tokom.
• Trofazna izvedba za 3-fazne tokokroge.
• Montaža na DIN letev 35 mm za enostavno vgradnjo v razdelilnik.
• Kompaktna modularna izvedba s širino 3 module.

Uporaba in montaža

Odklopnik je namenjen montaži na DIN/TH/THS letev dimenzije 35 mm, zato je praktična rešitev za razdelilnike v gospodinjstvih, tehničnih prostorih in manjših obratih. Nazivna napetost 400 V~ 50/60 Hz in izklopna sposobnost 4 500 A ustrezata običajnim inštalacijskim pogojem, kjer sta pomembni stabilna in varna zaščita tokokrogov.

• Primeren za razdelilnike z montažo na 35 mm letev.
• Uporaba v 3-faznih inštalacijah po projektni rešitvi.
• Nazivna napetost 400 V~ / 50–60 Hz.
• Izklopna sposobnost 4 500 A za zaščito tokokrogov pri kratkem stiku.
• Stopnja zaščite IP20 je namenjena za zaprte razdelilnike in notranje prostore.

Tehnični parametri

• Karton: 40 kos
• Karakteristika: C
• Energijski omejitveni razred: 1
• Višina: 69 mm
• Nazivna izolacijska napetost: Ui: 500 V
• Dolžina: 81 mm
• Nazivna napetost: Un: 400 V~ 50/60 Hz
• Število modulov: 3
• Pakiranje: 4 kos
• Delovna temperatura: -5 °C do +30 °C
• Nazivni tok: In: 10 A
• Izklopna sposobnost pri kratkem stiku: Icn: 4 500 A
• Način montaže: na DIN/TH/THS letev 35 mm
• Stopnja zaščite: IP20
• Prenapetost: Uimp: 4 kV
• Širina: 53 mm
• Blagovna znamka: Schelinger
