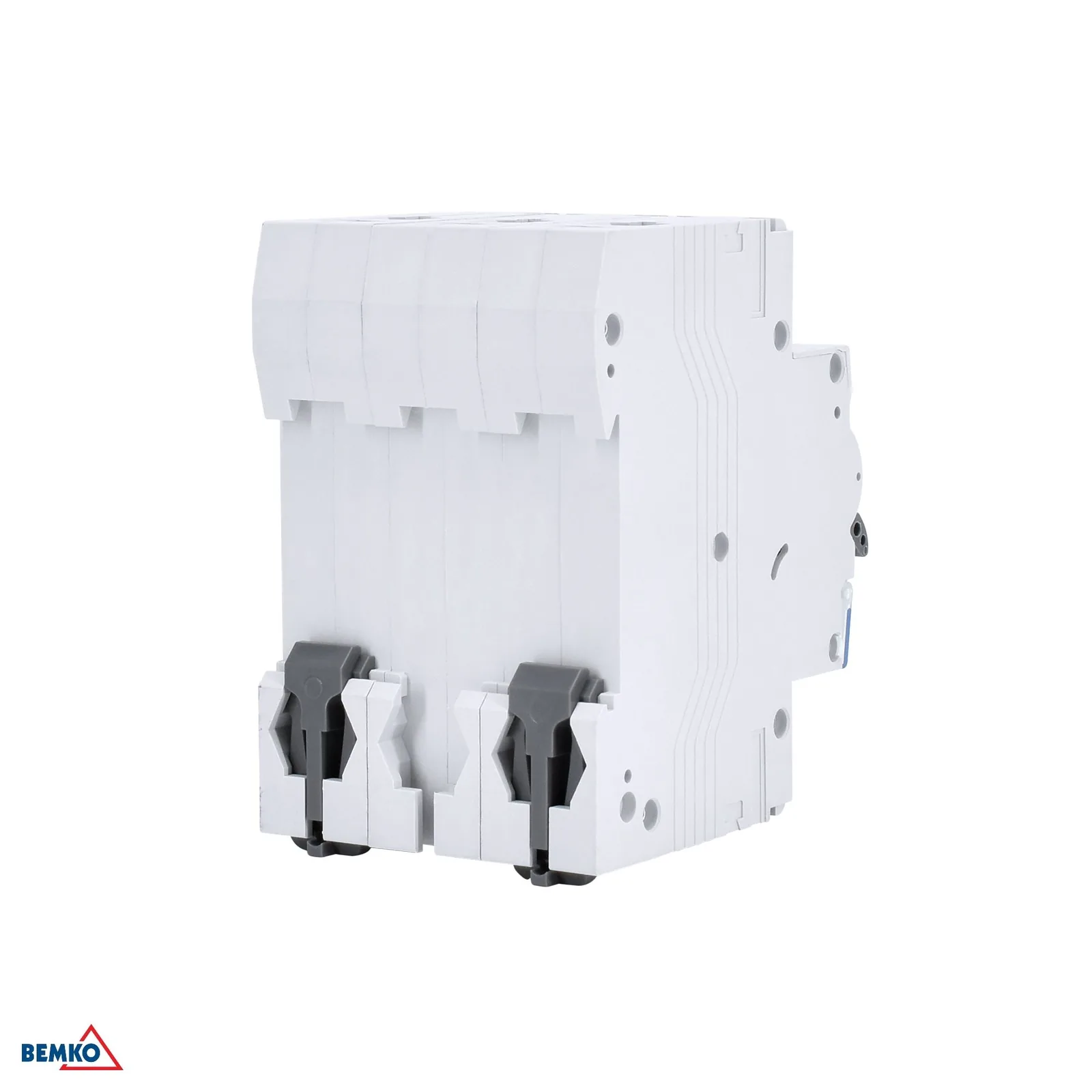

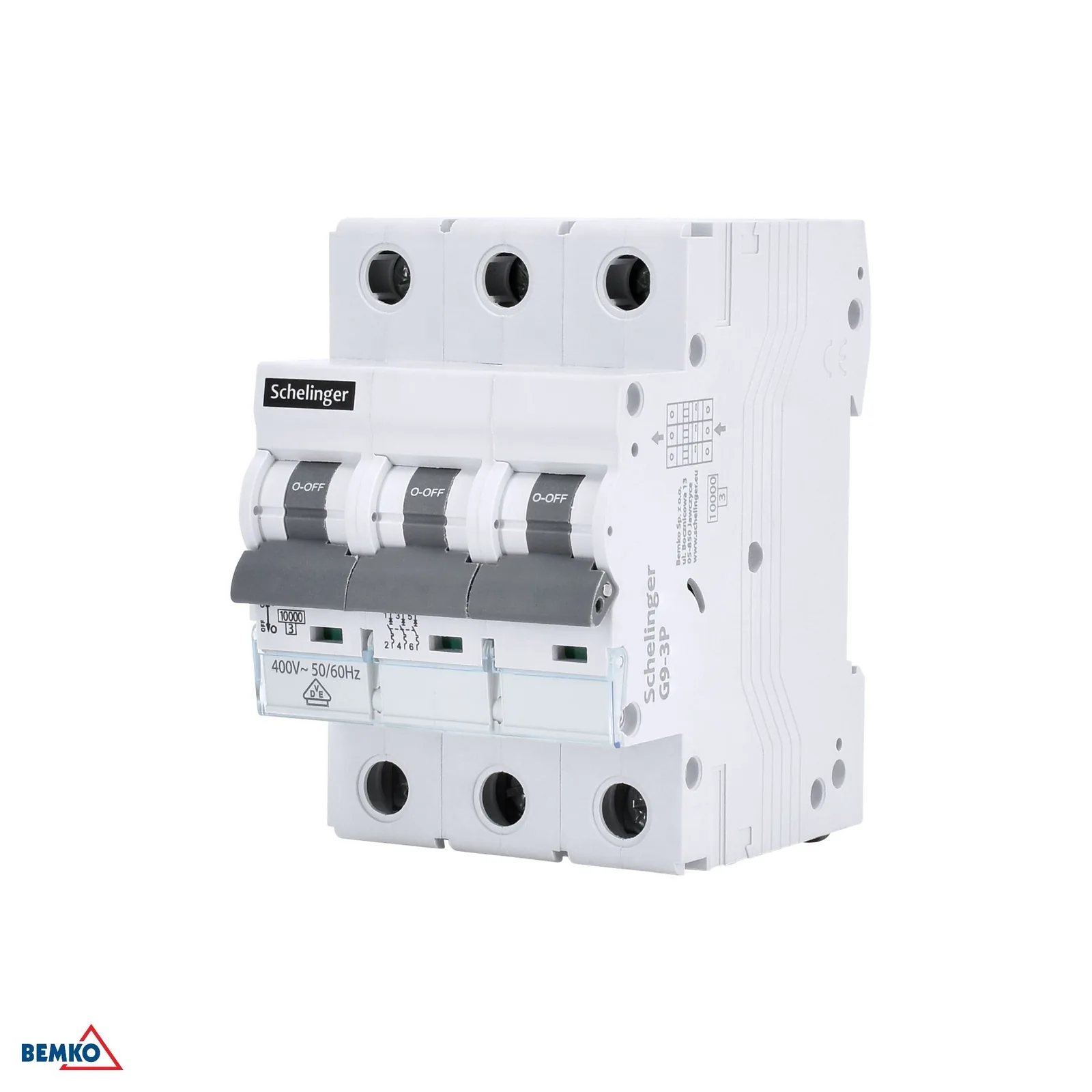

Schelinger trofazni modularni odklopnik C 20A 10KA BM-A02-G9-3P-C20

Podroben opis izdelka

Schelinger trofazni modularni odklopnik C 20A 10kA

Trofazni modularni odklopnik Schelinger s karakteristiko C je namenjen zanesljivi zaščiti električnih tokokrogov v razdelilnih omaricah. Zaradi nazivnega toka 20 A, izklopne zmogljivosti 10 kA in naziv­ne napetosti 400 V~ 50/60 Hz je primeren za običajne inštalacije, kjer sta pomembni zanesljivost pri preobremenitvi in kratkem stiku.

• Trofazna izvedba za pregledno zaščito večfaznih tokokrogov
• Karakteristika C za tokokroge z običajnimi zagonskimi tokovi
• Nazivni tok 20 A
• Izklopna zmogljivost do 10 kA
• Montaža v razdelilno omarico v modularni izvedbi

Glavne prednosti

Odklopnik je zasnovan tako, da pomaga ščititi inštalacijo pred nadtokom in kratkim stikom ter hkrati omogoča zanesljivo delovanje v standardnih pogojih. Kompaktne mere in širina 3 modulov olajšajo vgradnjo v razdelilno omarico.

• Kompaktna modularna izvedba
• Širina le 3 moduli
• Nazivna izolacijska napetost Ui 400 V
• Prenapetostna odpornost Uimp 4 kV
• Stopnja zaščite IP20 za montažo v razdelilno omarico

Uporaba

Ta modularni odklopnik je primeren za trofazne tokokroge in inštalacije, kjer je potrebna zaščita pred preobremenitvijo in kratkim stikom. Uporaben je v domačih in tehničnih razdelilnih omaricah glede na zasnovo elektroinštalacije in zahtevane parametre.

• Za trofazne električne tokokroge
• Primeren za razdelilne omarice in razdelilne omare
• Pomaga ščititi vodnike pred nadtokom in kratkim stikom
• Deluje v temperaturnem območju od -5 °C do +30 °C

Tehnični parametri

• Škatla: 40 kos
• Karakteristika: C
• Višina: 69 mm
• Nazivna izolacijska napetost: Ui: 400 V
• Dolžina: 81 mm
• Nazivna napetost: Un: 400 V~ 50/60 Hz
• Število modulov: 3
• Pakiranje: 4 kos
• Delovna temperatura: -5 °C do +30 °C
• Nazivni tok: In: 20 A
• Izklopna zmogljivost pri kratkem stiku: Icn: 10 000 A
• Stopnja zaščite: IP20
• Impulzna prenapetostna odpornost: Uimp: 4 kV
• Širina: 53 mm
• Znamka: Schelinger
