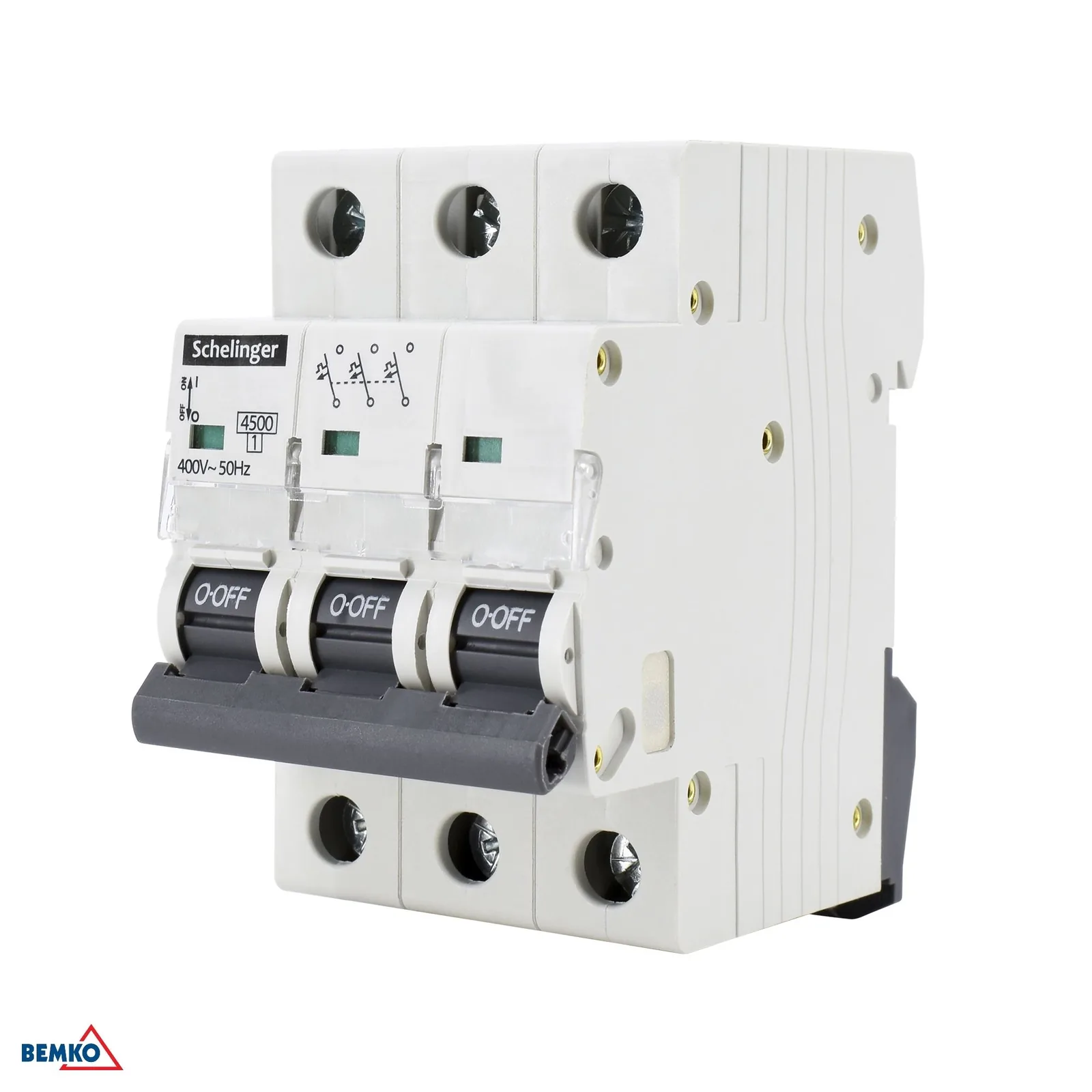

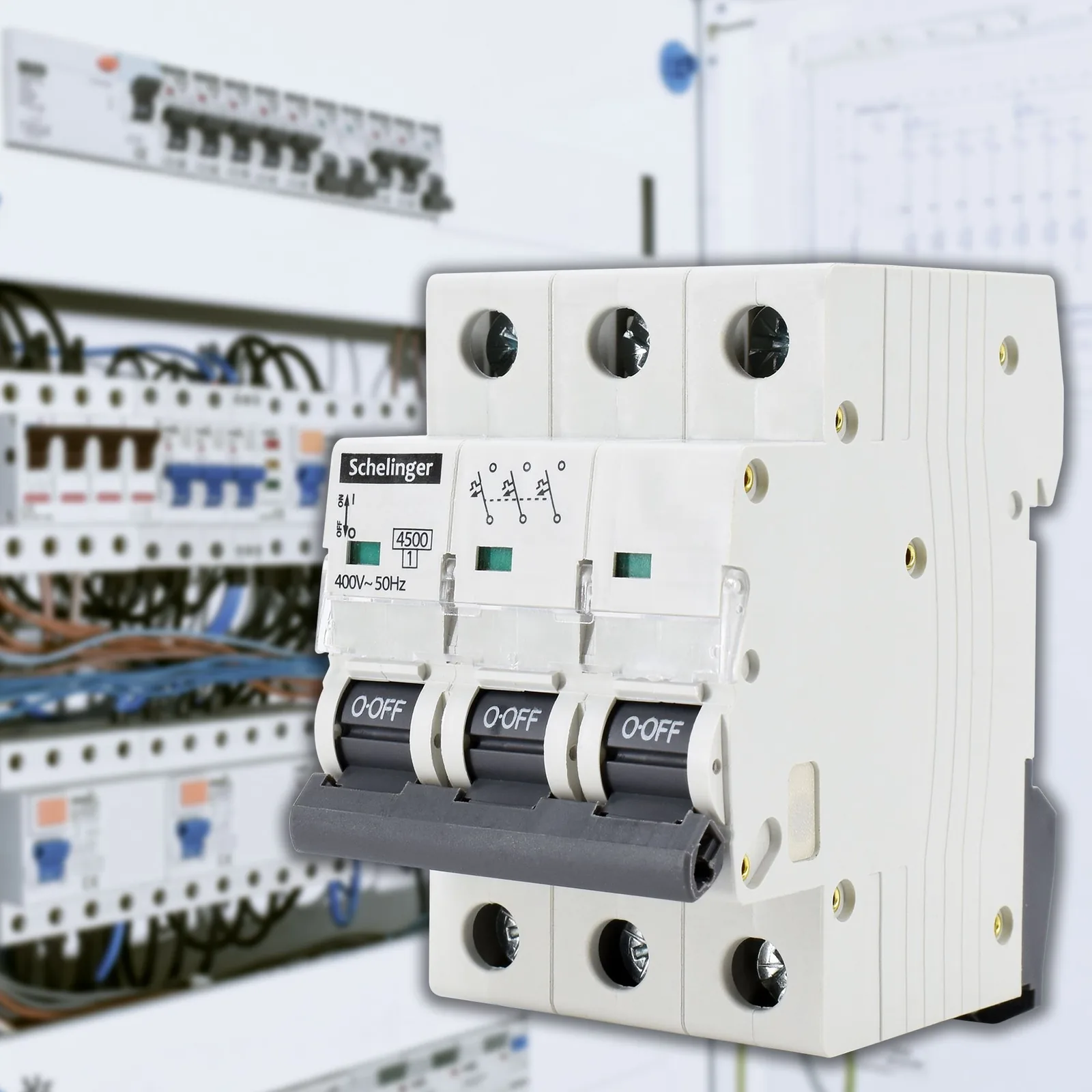

Schelinger troipolni odklopnik za DIN letev B 20A BM-A02-G7-3P-B20

Podroben opis izdelka

Schelinger troipolni odklopnik za DIN letev B 20 A

Trojpolni modularni odklopnik Schelinger je namenjen zanesljivi zaščiti električnih vodov pred nadtokom in kratkim stikom. Zaradi karakteristike B je še posebej primeren za tokokroge z običajnim zagonskim tokom, kjer zagotavlja hitro in občutljivo zaščito pri preobremenitvi in kratkem stiku. Kompaktna izvedba za 3 module in montaža na DIN letev 35 mm olajšata namestitev v razdelilno omarico. Nazivni tok 20 A, nazivna napetost 400 V AC in izklopna sposobnost 4 500 A ga uvrščajo med praktične rešitve za standardne inštalacije v gospodinjstvih in manjših poslovnih objektih.

• Tropolna izvedba za električne tokokroge s 3 vodniki.
• Karakteristika B za občutljivo zaščito običajnih tokokrogov.
• Nazivni tok 20 A in omrežna napetost 400 V~ 50/60 Hz.
• Montaža na DIN/TH/THS letev 35 mm.
• Kompaktna širina 53 mm, višina 69 mm in dolžina 81 mm.
• Stopnja zaščite IP20 za uporabo v razdelilni omarici.
• Izklopna sposobnost 4 500 A in impulzna napetost 4 kV.

Uporaba

Odklopnik je namenjen vgradnji v razdelilno omarico na DIN letev 35 mm. Uporabite ga za zaščito električnih tokokrogov, kjer je potrebna tropolna rešitev z nazivnim tokom 20 A in karakteristiko B. Njegove dimenzije in tripolna izvedba pomagajo učinkovito izkoristiti prostor v razdelilni omarici.

Tehnični parametri

• Karton: 40 kos
• Karakteristika: B
• Energijska omejitvena razred: 1
• Višina: 69 mm
• Izolacijska napetost: Ui: 415 V
• Dolžina: 81 mm
• Nazivna napetost: Un: 400 V~ 50/60 Hz
• Število modulov: 3
• Pakiranje: 4 kos
• Delovna temperatura: -5 °C do +30 °C
• Nazivni tok: In: 20 A
• Izklopna sposobnost pri kratkem stiku: Icn: 4500 A
• Način montaže: DIN/TH/THS letev 35 mm
• Stopnja zaščite (IP): IP20
• Impulzna napetost: Uimp: 4 kV
• Širina: 53 mm
• Znamka: Schelinger
