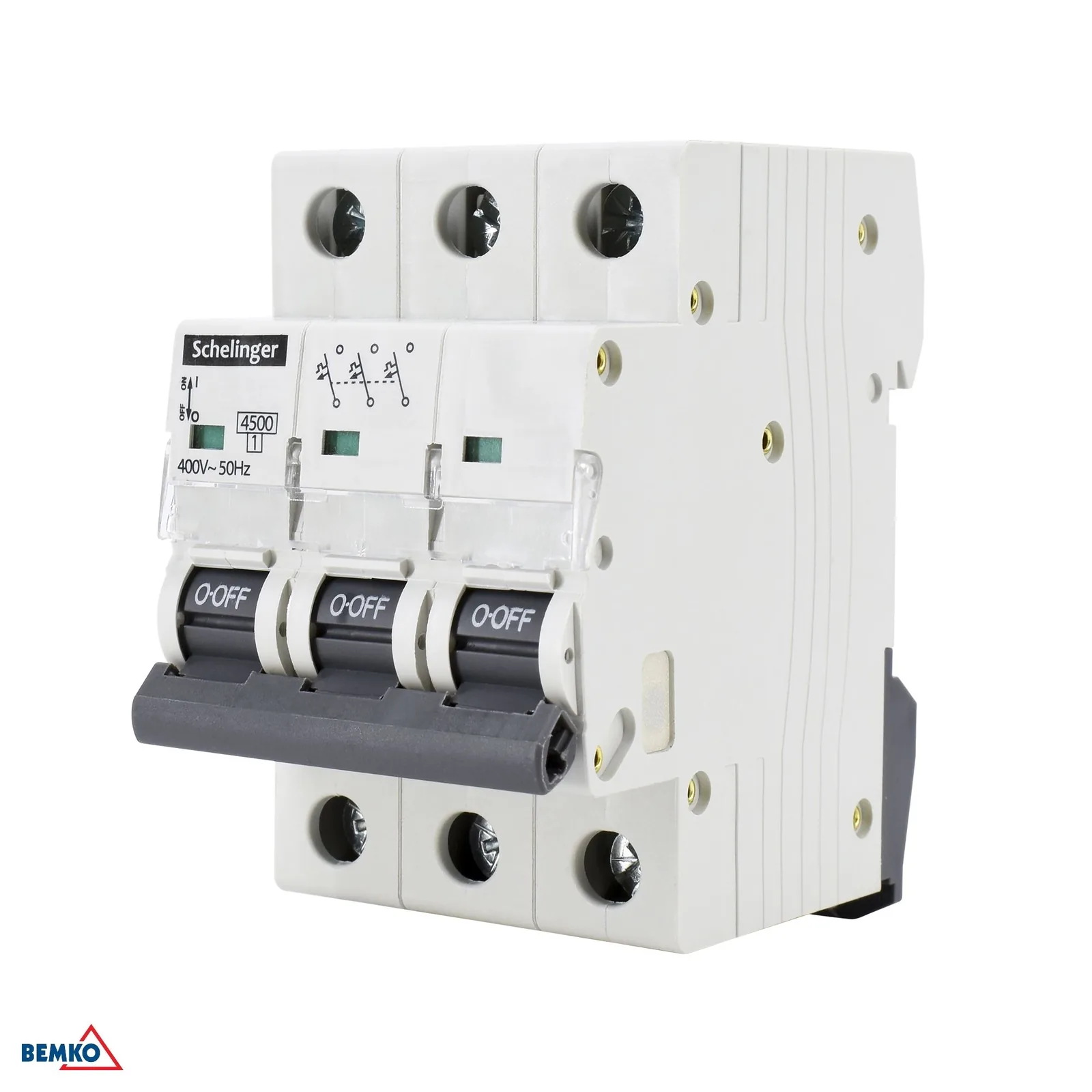

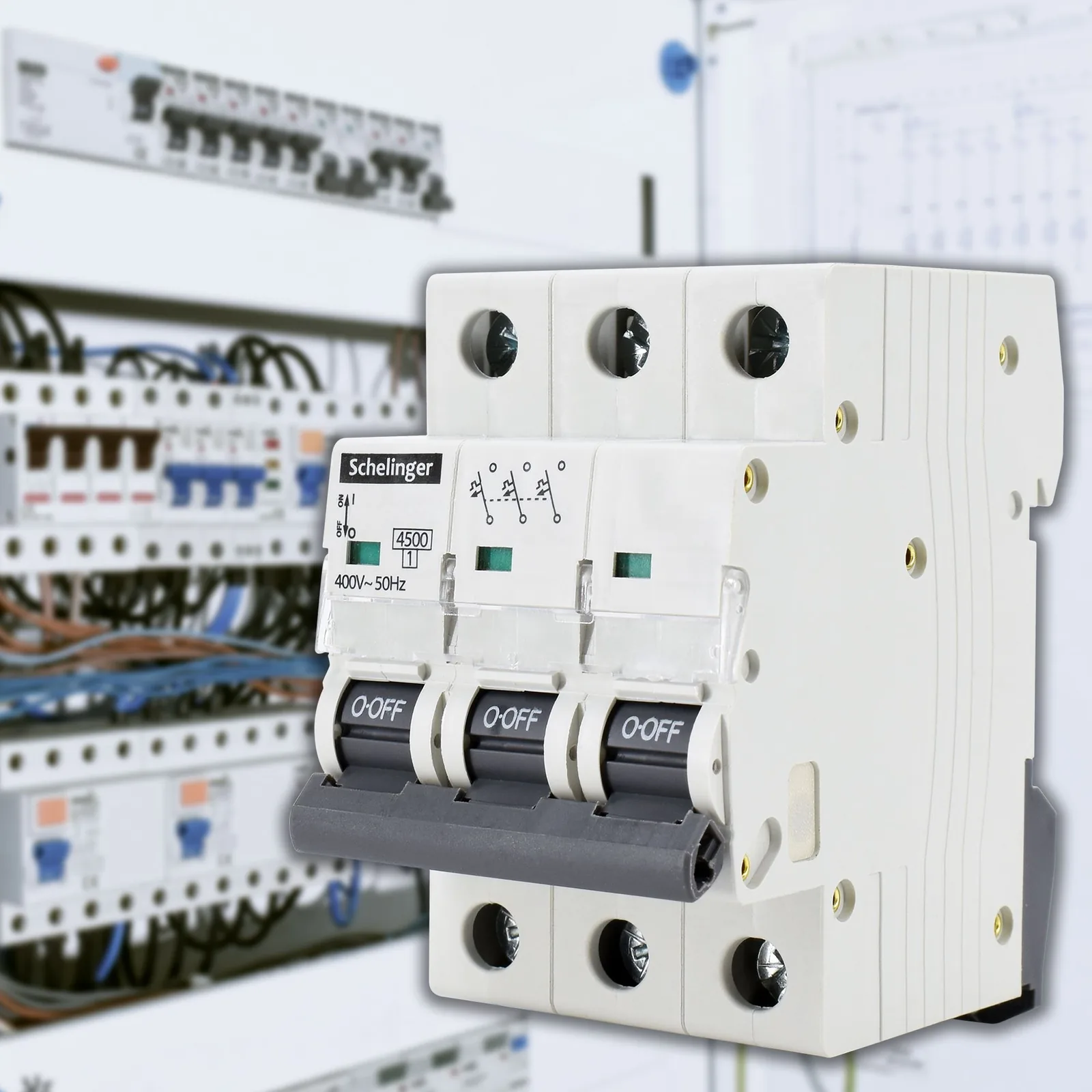

Schelinger trojpólový modulárny odklopnik 40 A, karakteristika B, 3 moduli BM-A02-G7-3P-B40

Podroben opis izdelka

Schelinger trojpólový modulárny odklopnik 40 A, karakteristika B

Ta trojpólový modulárny odklopnik Schelinger je namenjen zanesljivi zaščiti električnih tokokrogov v inštalacijah na DIN-letev. Zaradi nazivnega toka 40 A, karakteristike B in izvedbe s tremi moduli je primeren za pregledno in varčno vgradnjo v razdelilno omarico. Prepriča tudi s kompaktnimi merami, nazivno napetostjo 400 V~ in izklopno sposobnostjo 4500 A, zato je praktična rešitev za običajne elektroinštalacije z poudarkom na varnosti in enostavni montaži.

• Trojpólová izvedba za 3-fazne tokokroge
• Karakteristika B za bolj občutljivo zaščito pri zagonu in manjših zagonskih tokovih
• Montaža na 35 mm DIN/TH/THS letev
• Kompaktno ohišje s širino 53 mm in višino 69 mm
• Nazivni tok 40 A in nazivna napetost 400 V~ 50/60 Hz

Glavne prednosti

Odklopnik je zasnovan za pomoč pri zaščiti električnih vodov pred preobremenitvijo in kratkim stikom. Razred energijskega omejevanja 1 prispeva k učinkovitemu omejevanju energije ob napaki, kar je pomembno za varnost celotne inštalacije. Izolacijska napetost Ui 415 V in prenapetostna napetost Uimp 4 kV podpirata uporabo v standardnih elektroinštalacijskih aplikacijah.

• Razred energijskega omejevanja 1
• Izolacijska napetost Ui 415 V
• Prenapetostna napetost Uimp 4 kV
• Stopnja zaščite IP20 za vgradnjo v razdelilno omarico
• Delovna temperatura od -5 °C do +30 °C

Uporaba in montaža

Izdelek je namenjen montaži na 35 mm DIN/TH/THS letev, kar olajša vgradnjo v modularne razdelilne omarice. Trojpólna izvedba se uporablja predvsem pri trifaznih tokokrogih, kjer je potrebno sočasno odklopiti vse tri pole. Pri izbiri priporočamo preveriti ustreznost parametrov glede na konkretno inštalacijo in obremenitev.

• Primerno za modularne razdelilne omarice
• Montaža na standardno 35 mm letev
• Namenjeno trifaznim povezavam
• Kompakten modularni format s 3 moduli

Tehnični parametri

• Znamka: Schelinger
• EAN: 5900280954299
• Koda izdelka: BM-A02-G7-3P-B40
• Število polov: 3
• Nazivni tok: 40 A
• Karakteristika: B
• Nazivna napetost: 400 V~ 50/60 Hz
• Izolacijska napetost: Ui 415 V
• Prenapetostna napetost: Uimp 4 kV
• Izklopna sposobnost pri kratkem stiku: Icn 4500 A
• Število modulov: 3
• Način montaže: na DIN/TH/THS letev 35 mm
• Stopnja zaščite: IP20
• Mere (V × Š × G): 69 × 53 × 81 mm
• Delovna temperatura: od -5 °C do +30 °C
• Pakiranje: 4 kos
• Kartonska embalaža: 40 kos
• Razred energijskega omejevanja: 1
