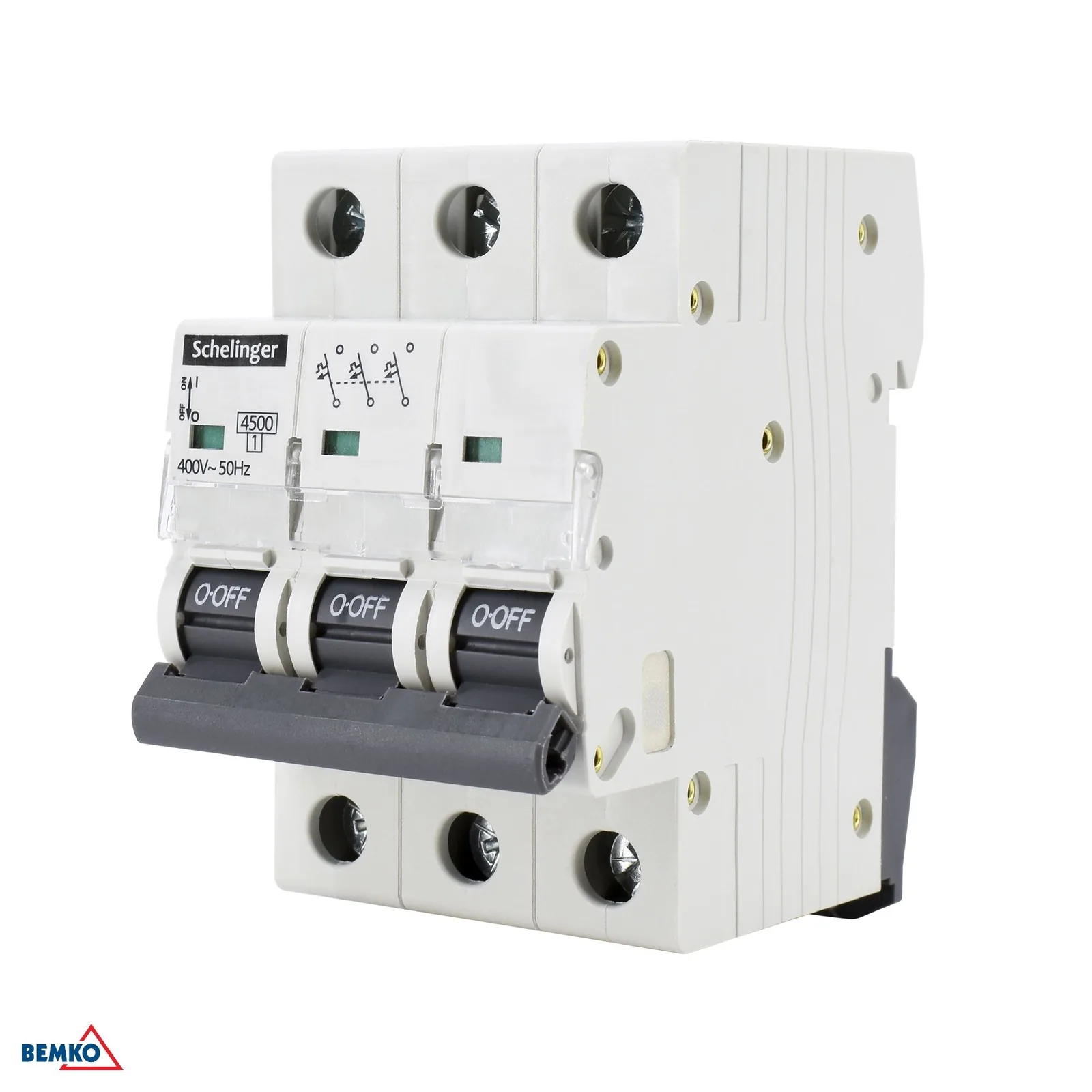

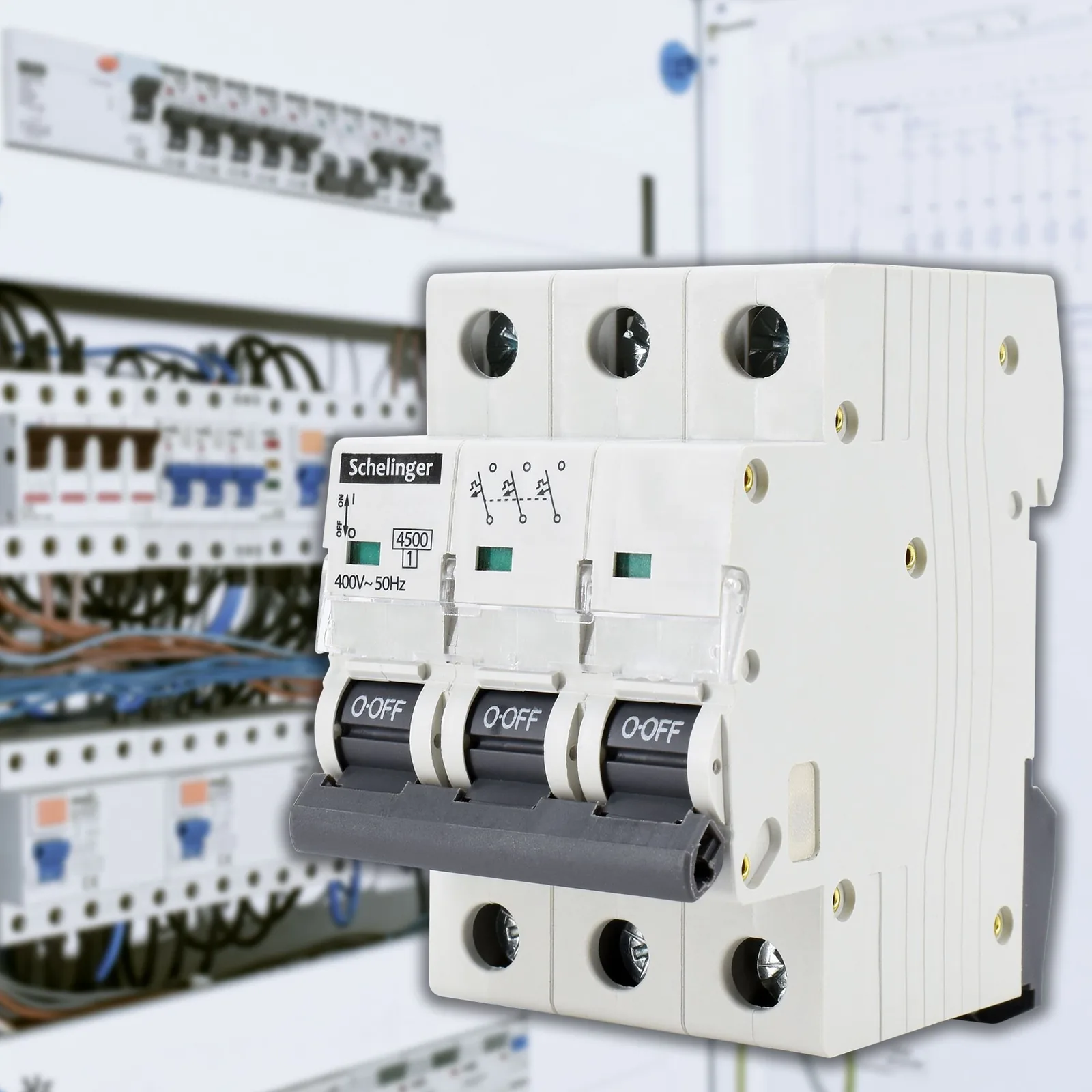

Schelinger tropolni modularni odklopnik 16 A, karakteristika C BM-A02-G7-3P-C16

Podroben opis izdelka

Schelinger tropolni modularni odklopnik 16 A, karakteristika C

Tripolni modularni odklopnik Schelinger z nazivnim tokom 16 A je namenjen zanesljivi zaščiti električnih tokokrogov pred nadtokom in kratkim stikom. Izvedba s karakteristiko C je primerna za običajne inštalacije, kjer se lahko pojavljajo kratkotrajni zagonski tokovi. Zaradi montaže na 35 mm DIN letev ga je preprosto vgraditi v razdelilnike, zasede pa 3 module.

• Tripolna izvedba za 3-fazne tokokroge
• Nazivni tok 16 A
• Izklopna karakteristika C
• Montaža na DIN/TH/THS letev 35 mm
• Kompaktna modularna izvedba – 3 moduli

Zanesljiva zaščita za razdelilnik

Odklopnik ima nazivno napetost 400 V~ pri frekvenci 50/60 Hz, izolacijsko napetost Ui 415 V in prenapetostno odpornost Uimp 4 kV. Kratkostična izklopna sposobnost 4,5 kA zagotavlja ustrezno raven zaščite za standardne elektroinštalacije. Stopnja zaščite IP20 ustreza notranji uporabi v razdelilniku, območje delovne temperature od -5 °C do +30 °C pa omogoča običajno uporabo v gospodinjstvih in poslovnih prostorih.

• Nazivna napetost 400 V~ / 50–60 Hz
• Izolacijska napetost Ui 415 V
• Prenapetostna odpornost Uimp 4 kV
• Kratkostična izklopna sposobnost 4,5 kA
• Stopnja zaščite IP20

Uporaba in združljivost

Ta modularni odklopnik je namenjen montaži v razdelilnike z 35 mm DIN letvijo. Primeren je za trifazne tokokroge, kjer je potrebna zaščita z nazivnim tokom 16 A in karakteristiko C. Zaradi standardne modularne izvedbe je primeren za običajne električne inštalacije v gospodinjstvih, obratih in tehničnih prostorih.

• Združljiv z razdelilniki za 35 mm DIN letev
• Namenjen trifaznim tokokrogom
• Primeren za inštalacije z zahtevano obremenitvijo 16 A
• Za uporabo v običajnih notranjih elektroinštalacijah

Tehnični podatki

• Karton: 40 kos
• Izklopna karakteristika: C
• Energijski omejitveni razred: 1
• Višina: 69 mm
• Nazivna izolacijska napetost: Ui: 415 V
• Dolžina: 81 mm
• Nazivna napetost: Un: 400 V~ 50/60 Hz
• Število modulov: 3
• Pakiranje: 4 kos
• Delovna temperatura: -5 °C do +30 °C
• Nazivni tok: In: 16 A
• Kratkostična izklopna sposobnost: Icn: 4 500 A
• Način montaže: na DIN/TH/THS letev 35 mm
• Stopnja zaščite: IP20
• Prenapetostna odpornost: Uimp: 4 kV
• TÜV: da
• Širina: 53 mm
• Znamka: Schelinger
