Stikalo z zaščito pred nadtokom 1P B 10A 30 mA tip A Schelinger BM-A08-GKR-A-B10

Podroben opis izdelka

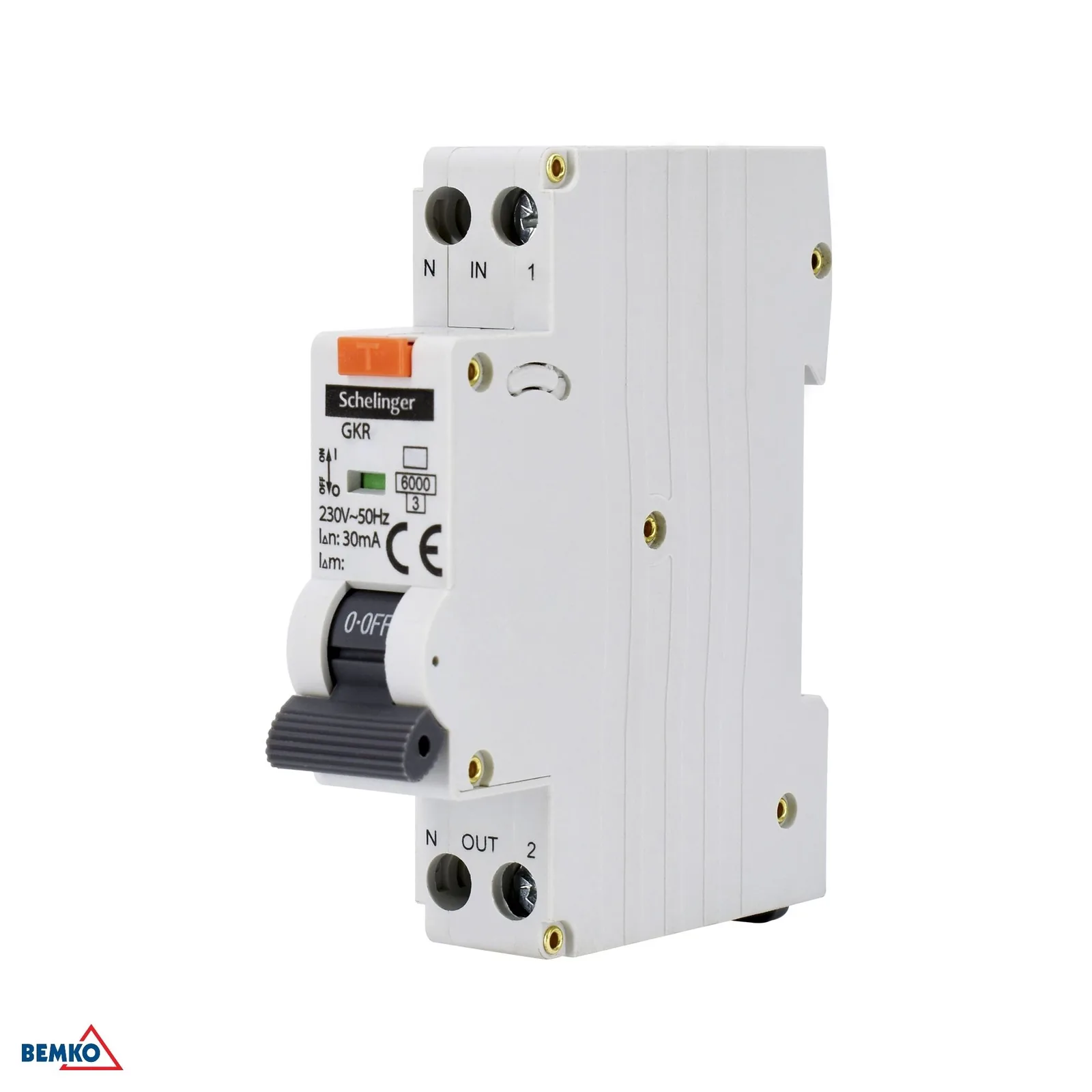

Stikalo z zaščito pred nadtokom Schelinger BM-A08-GKR-A-B10

Stikalo z zaščito pred nadtokom Schelinger BM-A08-GKR-A-B10 je kompaktna modularna naprava za zaščito električnih tokokrogov v gospodinjstvih in manjših poslovnih objektih. V enem modulu združuje zaščito pred nadtokom in zaščito na diferenčni tok z nazivnim diferenčnim tokom 30 mA, zato pomaga povečati varnost električne inštalacije in hkrati prihrani prostor v razdelilni omarici.

• Izvedba z 1 modulom za prostorsko varčno namestitev v razdelilni omarici
• Nazivni tok 10 A in karakteristika B za običajne zaščitne aplikacije
• Zaščita na diferenčni tok z občutljivostjo 30 mA
• Tip A je primeren tudi za tokokroge s pulzno enosmerno komponento
• Montaža na DIN/TH letev 35 mm

Glavne prednosti

• Kompaktna izvedba z 1 modulom prihrani prostor v razdelilni omarici
• Nazivna izklopna sposobnost 6 kA povečuje odpornost ob okvari
• Kratkotrajna odpornost na kratkostični tok 3 kA
• Nazivna impulzna napetost 4 kV za boljšo odpornost proti prenapetostim
• Stopnja zaščite IP20 je namenjena vgradnji v zaščitene razdelilne omarice
• Preverjena skladnost TÜV

Uporaba in združljivost

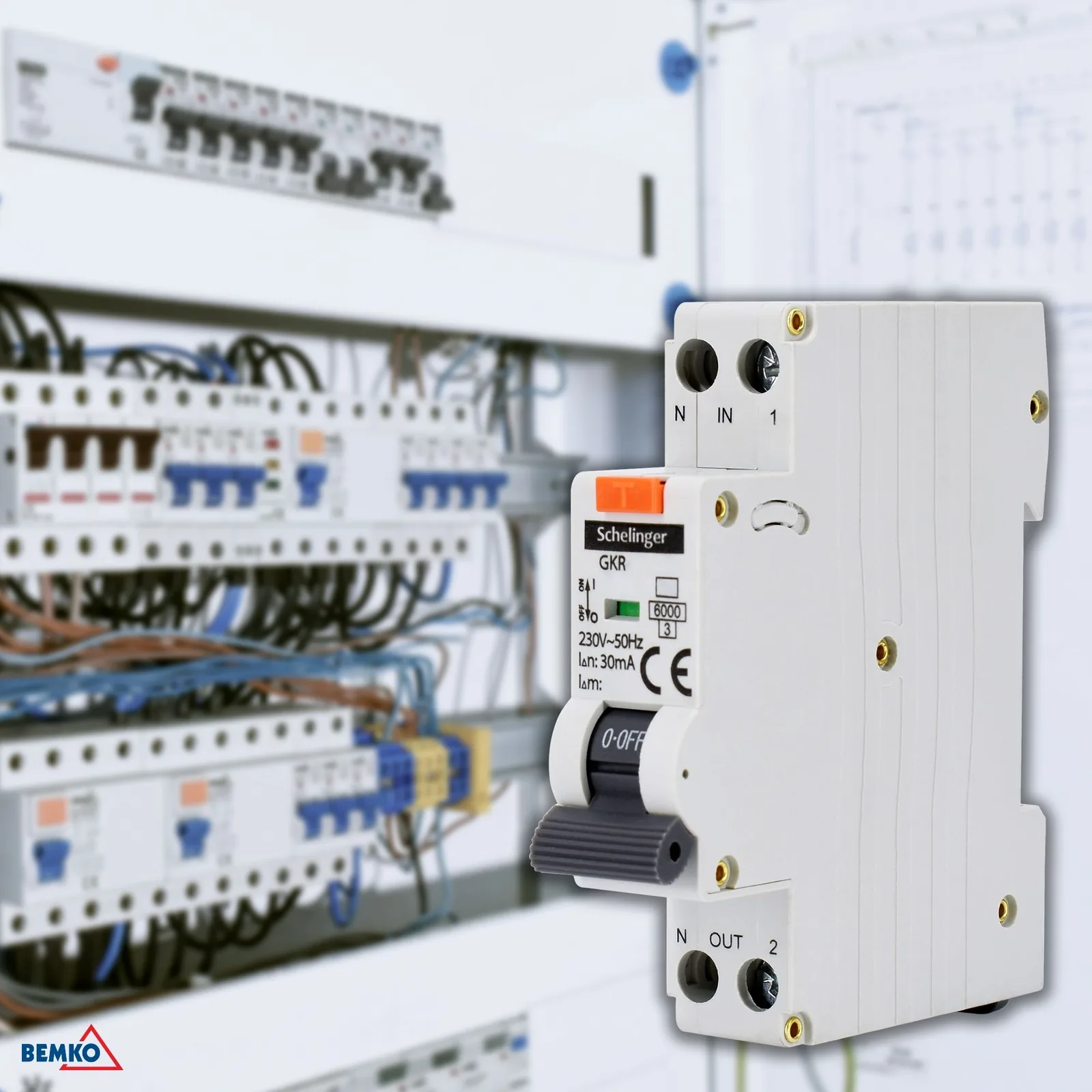

To kombinirano stikalo je namenjeno montaži na DIN/TH letev 35 mm. Zaradi nazivnega napetostnega območja 230/240 V~ 50/60 Hz je primerno za standardne enofazne električne inštalacije. Uporablja se pri zaščiti tokokrogov, kjer je pomembna kombinacija zaščite pred nadtokom in zaščite na diferenčni tok v eni kompaktni napravi.

• Montaža na standardno 35 mm DIN/TH letev
• Namenjeno enofaznim tokokrogom z napetostjo 230/240 V~ 50/60 Hz
• Primerno za razdelilne omarice s prostorom za 1 modul
• Obratovalno temperaturno območje od -25 °C do +40 °C

Tehnični podatki

• EAN: 5900280961969
• Nazivni tok: 10 A
• Karakteristika: B
• Nazivni diferenčni tok: 30 mA
• Tip: A
• Nazivna napetost: 230/240 V~ 50/60 Hz
• Nazivna izolacijska napetost: 500 V
• Nazivna impulzna napetost: 4 kV
• Nazivna izklopna sposobnost pri okvari: 6 kA
• Obratovalna izklopna sposobnost: 6 000 A
• Kratkostična izklopna sposobnost: 3 kA
• Število modulov: 1
• Montaža: na DIN/TH letev 35 mm
• Širina: 18 mm
• Višina: 67 mm
• Dolžina: 81 mm
• Stopnja zaščite: IP20
• Obratovalna temperatura: -25 °C do +40 °C
• TÜV: da
• Znamka: Schelinger
• Pakiranje: 12 kos
• Karton: 120 kos
