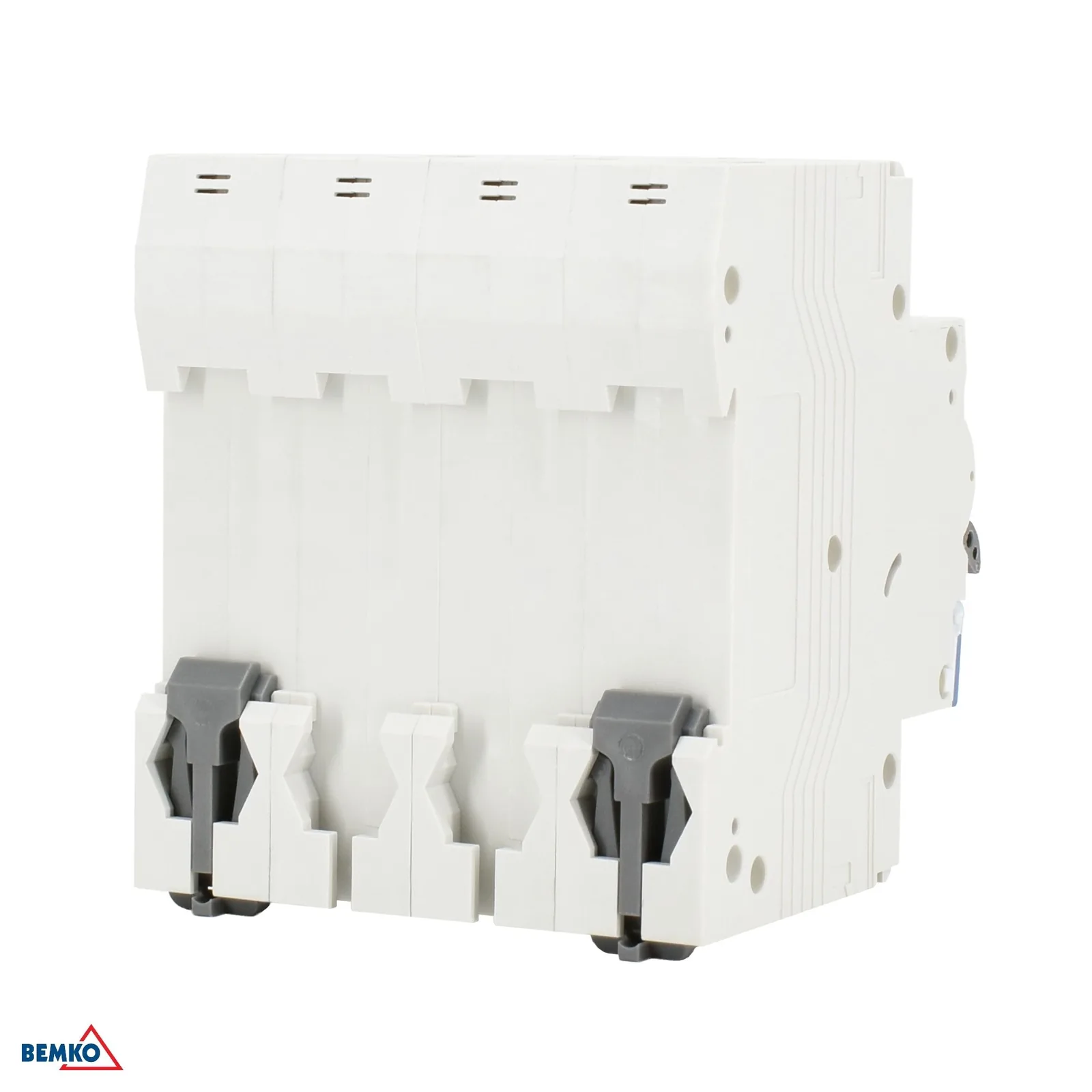

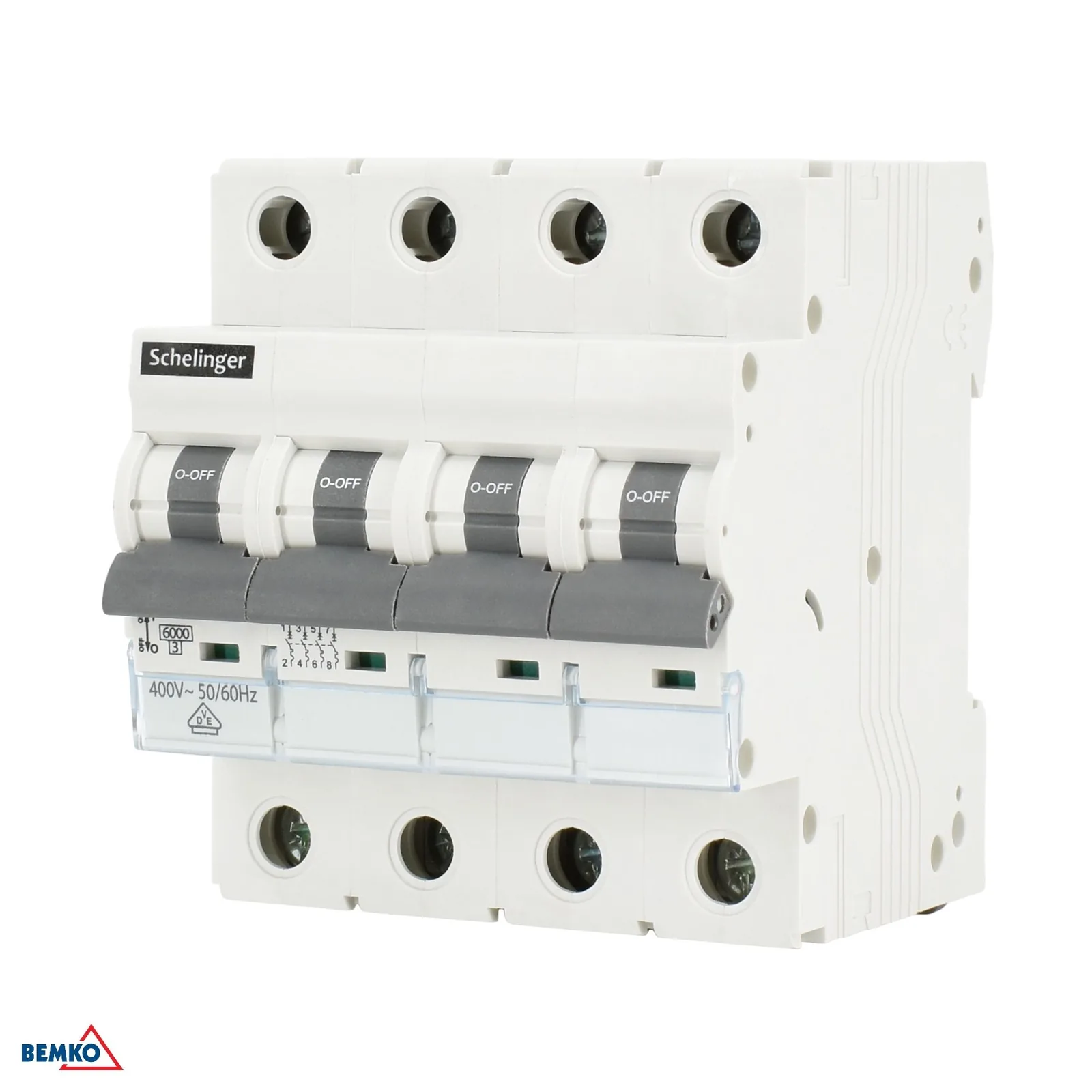

Štiripolni modularni odklopnik 32A C 6KA Schelinger BM-A02-G8-4P-C32

Podroben opis izdelka

Štiripolni modularni odklopnik Schelinger 32 A, karakteristika C, 6 kA

Štiripolni modularni odklopnik Schelinger BM-A02-G8-4P-C32 je namenjen zanesljivi zaščiti električnih tokokrogov pred preobremenitvijo in kratkim stikom. Zaradi nazivnega toka 32 A, karakteristike C in izklopne sposobnosti 6 kA je primeren za običajne razdelilne omarice in trifazne inštalacije, kjer sta pomembna stabilno in varno delovanje.

• Štiripolna izvedba za večpolno vezavo
• Nazivni tok 32 A za običajne močnejše tokokroge
• Karakteristika C za standardne obremenitvene pogoje
• Izklopna sposobnost 6 kA za zaščito pri kratkem stiku
• Modularna izvedba s širino 4 modulov

Glavne prednosti

Odklopnik je zasnovan za montažo v razdelilno omarico in zasede 4 module, zato ga je mogoče pregledno vključiti v obstoječo inštalacijo. Deluje pri nazivni napetosti 400 V~ 50/60 Hz, ima izolacijsko napetost Ui 400 V in prenapetostno napetost Uimp 4 kV, kar podpira varno uporabo v električnih sistemih glede na parametre naprave.

• Pregledna modularna montaža v razdelilno omarico
• Nazivna napetost 400 V~ 50/60 Hz
• Izolacijska napetost Ui 400 V
• Prenapetostna napetost Uimp 4 kV
• Kompaktne mere za prihranek prostora v razdelilni omarici

Uporaba

Ta odklopnik je primeren za stanovanjske in manjše poslovne razdelilne omarice, kjer je potrebna zaščita večpolnega tokokroga. Uporaben je tam, kjer je pomembna zaščita vodov pred preobremenitvijo in kratkim stikom ter kjer ustreza zahtevanim električnim parametrom, vključno z obratovalno temperaturo od -5 °C do +30 °C in stopnjo zaščite IP20.

• Za razdelilne omarice in modularne elektroinštalacije
• Za večpolne tokokroge z nazivnim tokom 32 A
• Uporaba pri obratovalni temperaturi od -5 °C do +30 °C
• Stopnja zaščite IP20 za notranjo uporabo

Združljivost

Izdelek je namenjen modularnim razdelilnim omaricam in električnim inštalacijam, ki zahtevajo štiripolno rešitev z nazivno napetostjo 400 V~ 50/60 Hz. Pred montažo vedno preverite skladnost s projektom, merami in zahtevano električno obremenitvijo.

• Modularne razdelilne omarice
• Štiripolna vezava
• Omrežje 400 V~ 50/60 Hz
• Obremenljivost glede na nazivni tok 32 A

Tehnični parametri

• Karton: 30 kosov
• Karakteristika: C
• Razred energijske omejitve: 3
• Višina: 81 mm
• Izolacijska napetost: Ui: 400 V
• Dolžina: 69 mm
• Nazivna napetost: Un: 400 V~ 50/60 Hz
• Število modulov: 4
• Pakiranje: 3 kos
• Obratovalna temperatura: -5 °C do +30 °C
• Nazivni tok: In: 32 A
• Izklopna sposobnost pri kratkem stiku: Icn: 6000 A
• Stopnja zaščite: IP20
• Prenapetostna napetost: Uimp: 4 kV
• Širina: 70 mm
• Znamka: Schelinger
