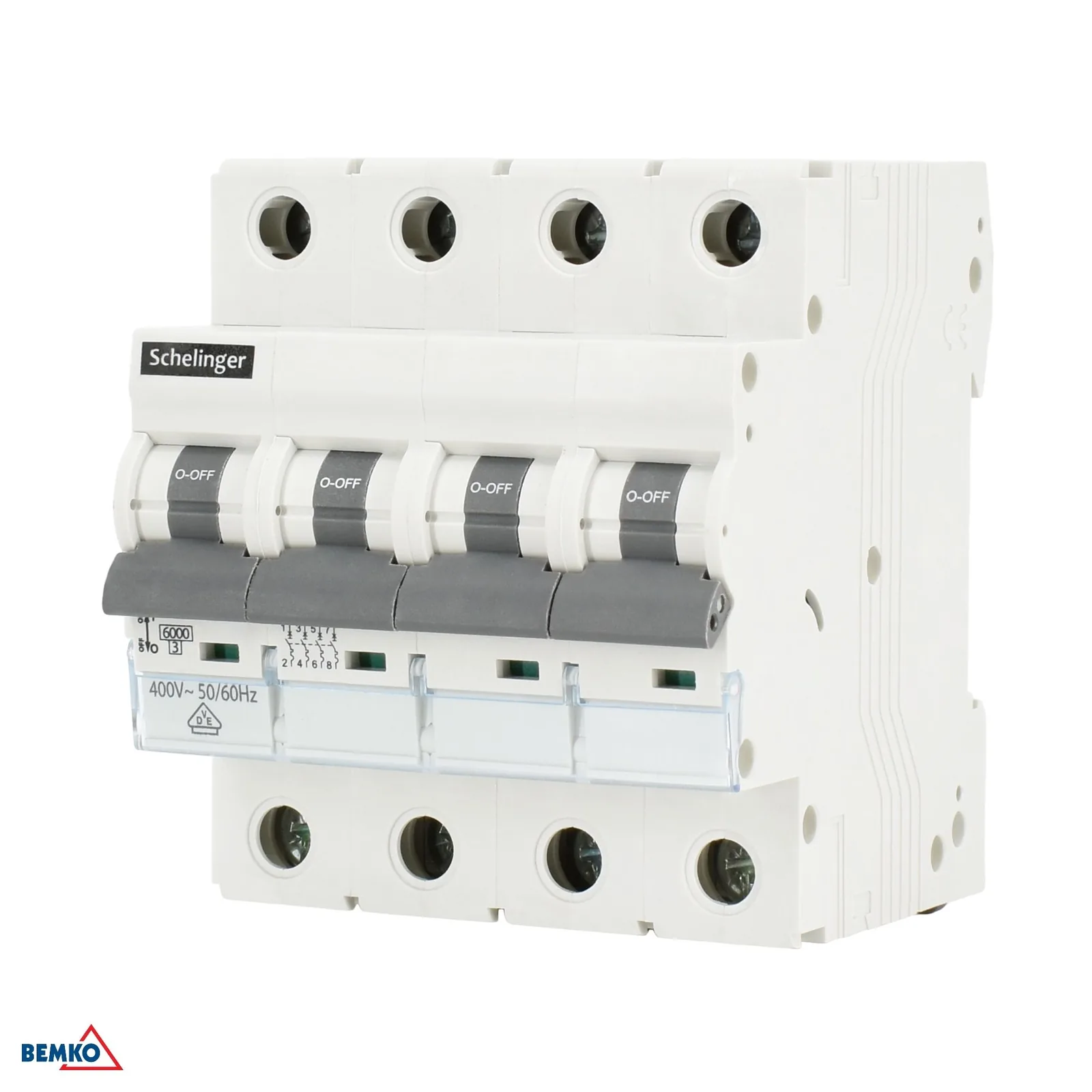

Štiripolni modularni odklopnik Schelinger 40 A, karakteristika B, 6 kA
Štiripolni modularni odklopnik Schelinger BM-A02-G8-4P-B40 je namenjen zanesljivi zaščiti električnih tokokrogov v razdelilni omarici. Zaradi nazivnega toka 40 A, izklopne zmogljivosti 6 kA in karakteristike B je primeren tam, kjer je potrebna hitra odzivnost pri preobremenitvi in kratkem stiku v običajnih inštalacijah. Gre za kompaktno modularno izvedbo za montažo v razdelilno omarico, ki zavzame 4 module.
Nazivni tok 40 A za običajne močnejše tokokroge.
Karakteristika B za hitrejšo zaščito pri višjih zagonskih tokovih.
Izklopna zmogljivost 6 kA za zanesljivo zaščito pri kratkem stiku.
Štiripolna izvedba, primerna za trifazne aplikacije z vodnikom N.

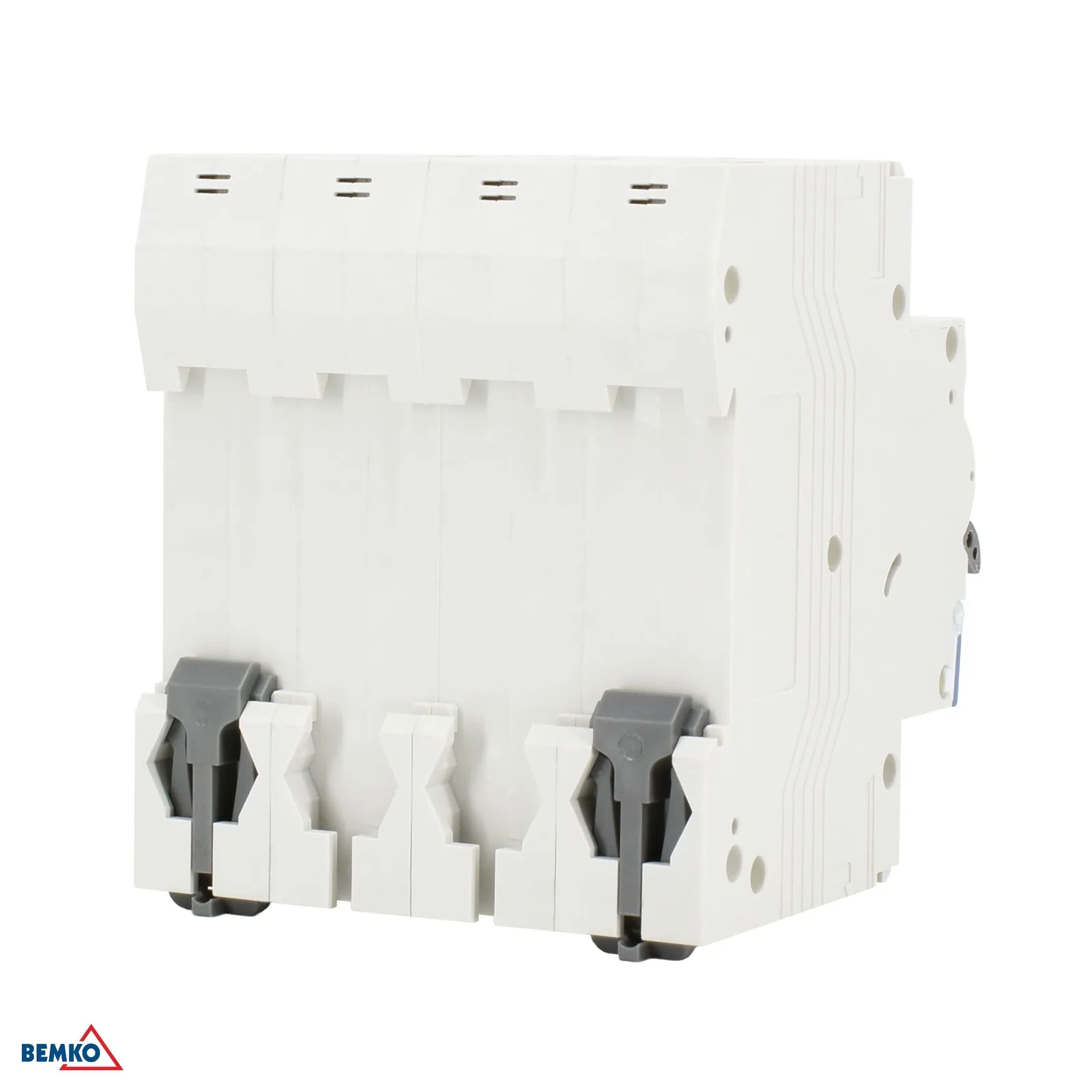

Kompaktne mere za montažo v razdelilno omarico na DIN letev.
Glavne prednosti
Ta odklopnik združuje praktične mere s parametri, ki so pomembni pri načrtovanju in zaščiti električne inštalacije. Nazivna napetost 400 V AC in izolacijska napetost Ui 400 V ustrezata uporabi v standardnih razdelilnih omaricah, medtem ko prenapetostna odpornost Uimp 4 kV povečuje njegovo odpornost na napetostne konice. Stopnja zaščite IP20 je namenjena vgradnji v zaprto razdelilno omarico.
Nazivna napetost 400 V~ 50/60 Hz.
Izolacijska napetost Ui: 400 V.
Prenapetostna odpornost Uimp: 4 kV.
Stopnja zaščite IP20 za uporabo v razdelilni omarici.
Mere 70 × 81 × 69 mm za prostorsko varčno vgradnjo.
Uporaba
Odklopnik je primeren za montažo v elektroinštalacijsko razdelilno omarico in se uporablja pri zaščiti izbranih tokokrogov v gospodinjstvih, obratih in tehničnih prostorih. Zaradi štirih polov je primeren za trifazne priklope, kjer je treba v skladu z zasnovo inštalacije preklapljati in zaščititi vse vodnike. Obratovalno območje od -5 °C do +30 °C ustreza običajnim notranjim razmeram.
Primeren za razdelilno omarico na DIN letev.
Štiripolna priključitev za trifazne tokokroge.
Delovanje v območju od -5 °C do +30 °C.
Namenjen zaščiti električnih tokokrogov pred preobremenitvijo in kratkim stikom.
Tehnični podatki
Karton: 30 kos
Karakteristika: B
Energijski omejitveni razred: 3
Višina: 81 mm
Izolacijska napetost: Ui: 400 V
Dolžina: 69 mm
Nazivna napetost: Un: 400 V~ 50/60 Hz
Število modulov: 4
Pakiranje: 3 kos
Delovna temperatura: -5 °C do +30 °C
Nazivni tok: In: 40 A
Izklopna zmogljivost pri kratkem stiku: Icn: 6000 A
