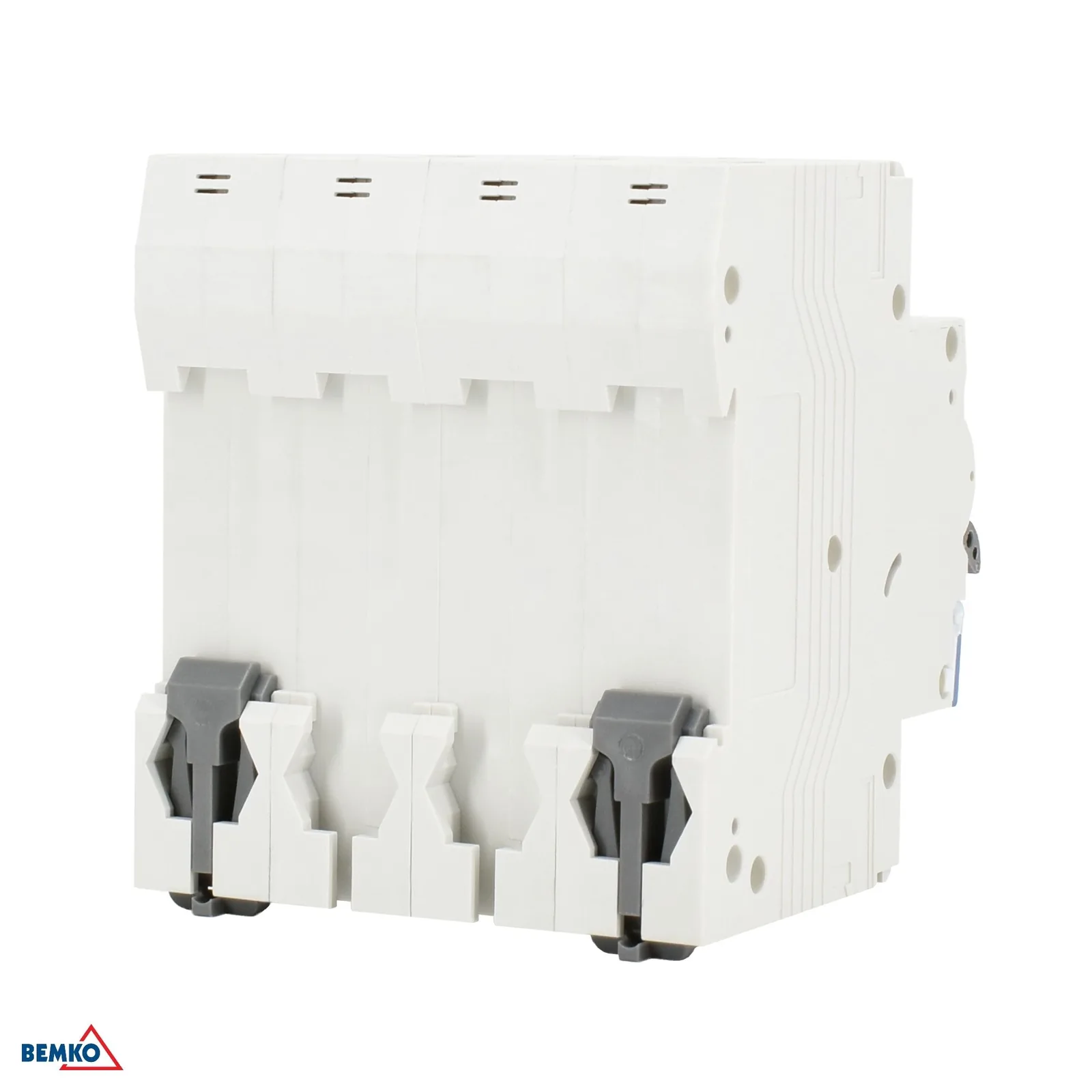

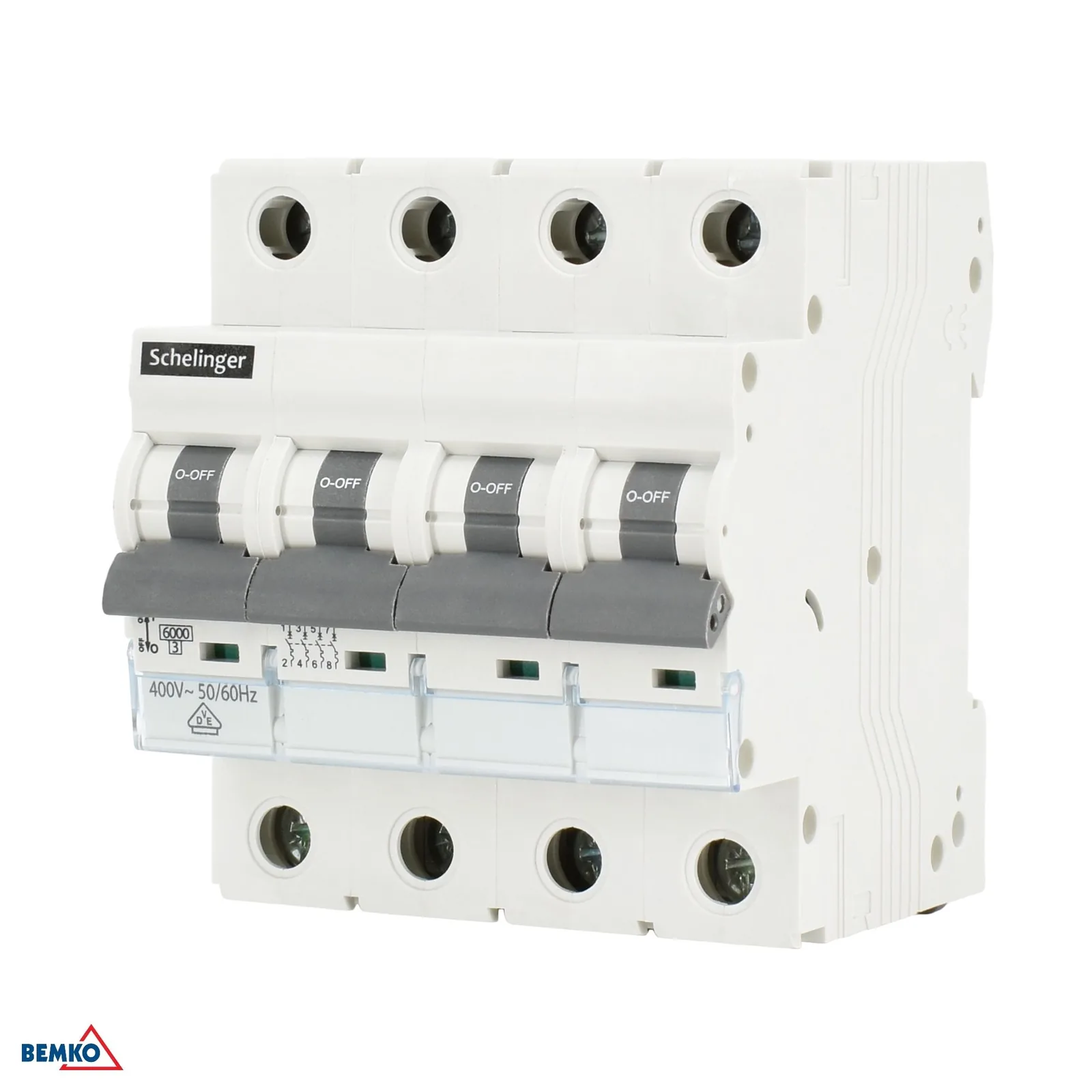

Štiripolni modularni odklopnik B 50 A 6 kA Schelinger BM-A02-G8-4P-B50

Podroben opis izdelka

Štiripolni modularni odklopnik B 50A 6kA Schelinger

Štiripolni modularni odklopnik Schelinger BM-A02-G8-4P-B50 je namenjen zanesljivi zaščiti električnih razvodov v razdelilnih omarah. Zaradi nazivnega toka 50 A, karakteristike B in izklopne sposobnosti 6 kA je primeren za običajne inštalacije, kjer je pomembna zaščita pred preobremenitvijo in kratkim stikom. Kompaktna modularna izvedba za DIN letev prihrani prostor v razdelilni omari in olajša montažo.

• Nazivni tok 50 A za običajne bolj obremenjene tokokroge
• Karakteristika B za zanesljivo zaščito pri manjših zagonskih tokovih
• Izklopna sposobnost 6 kA
• Štiripolna izvedba za trifazno vezavo z nevtralnim vodnikom
• Kompaktne mere, primerne za razdelilno omaro

Glavne prednosti

Ta odklopnik je praktična izbira za inštalacije, kjer je potrebna pregledna in učinkovita zaščita tokokroga. Nazivna napetost 400 V AC / 50–60 Hz omogoča uporabo v standardnih omrežjih, izolacijska napetost 400 V in prenapetostna odpornost 4 kV pa povečujeta varnost delovanja. Stopnja zaščite IP20 ustreza uporabi v razdelilni omari, energijski omejitveni razred 3 pa pomaga omejiti posledice napake v omrežju.

• Primerno za standardne 400 V inštalacije
• Energijski omejitveni razred 3
• Prenapetostna odpornost 4 kV
• Namenjen montaži v razdelilno omaro
• Stopnja zaščite IP20 za notranjo uporabo v razdelilni omari

Uporaba in združljivost

Odklopnik je namenjen montaži v modularne razdelilne omare na DIN letev. Uporablja se za zaščito trifaznih tokokrogov in razvodov, kjer je potrebna štiripolna rešitev. Zaradi karakteristike B je še posebej primeren za tokokroge z nižjimi zagonskimi tokovi, na primer v običajnih gospodinjskih in manjših poslovnih inštalacijah.

• Montaža v modularno razdelilno omaro
• Združljiv z inštalacijami na 400 V AC
• Primeren za štiripolno vezavo
• Uporaben v tokokrogih s karakteristiko B

Tehnični parametri

• Kartonsko pakiranje: 30 kosov
• Karakteristika izklopa: B
• Energijski omejitveni razred: 3
• Višina: 81 mm
• Izolacijska napetost: Ui: 400 V
• Dolžina: 69 mm
• Nazivna napetost: Un: 400 V AC, 50/60 Hz
• Število modulov: 4
• Pakiranje: 3 kos
• Delovna temperatura: -5 °C do +30 °C
• Nazivni tok: In: 50 A
• Izklopna sposobnost pri kratkem stiku: Icn: 6000 A
• Stopnja zaščite (IP): IP20
• Prenapetostna odpornost: Uimp: 4 kV
• Širina: 70 mm
• Znamka: Schelinger
