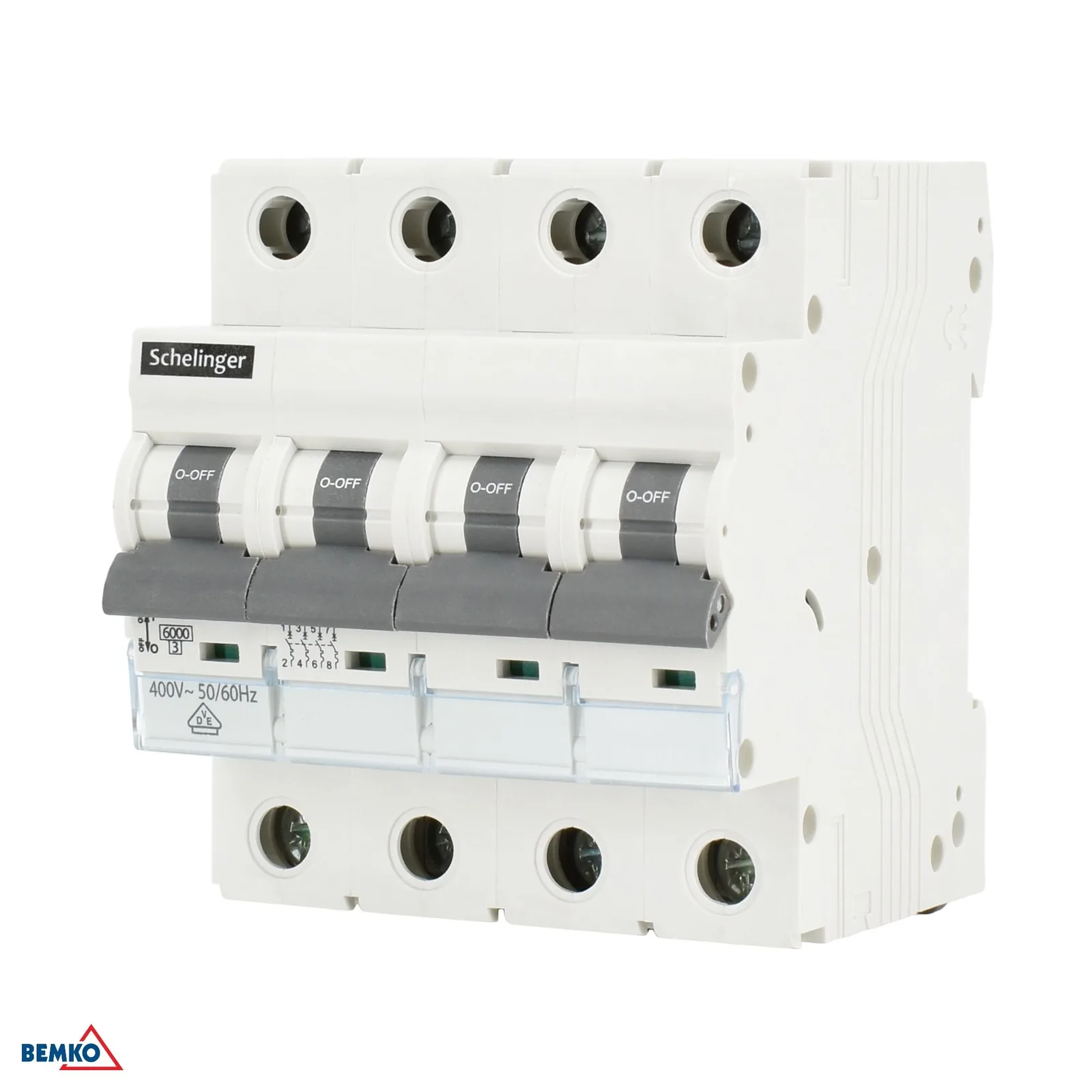

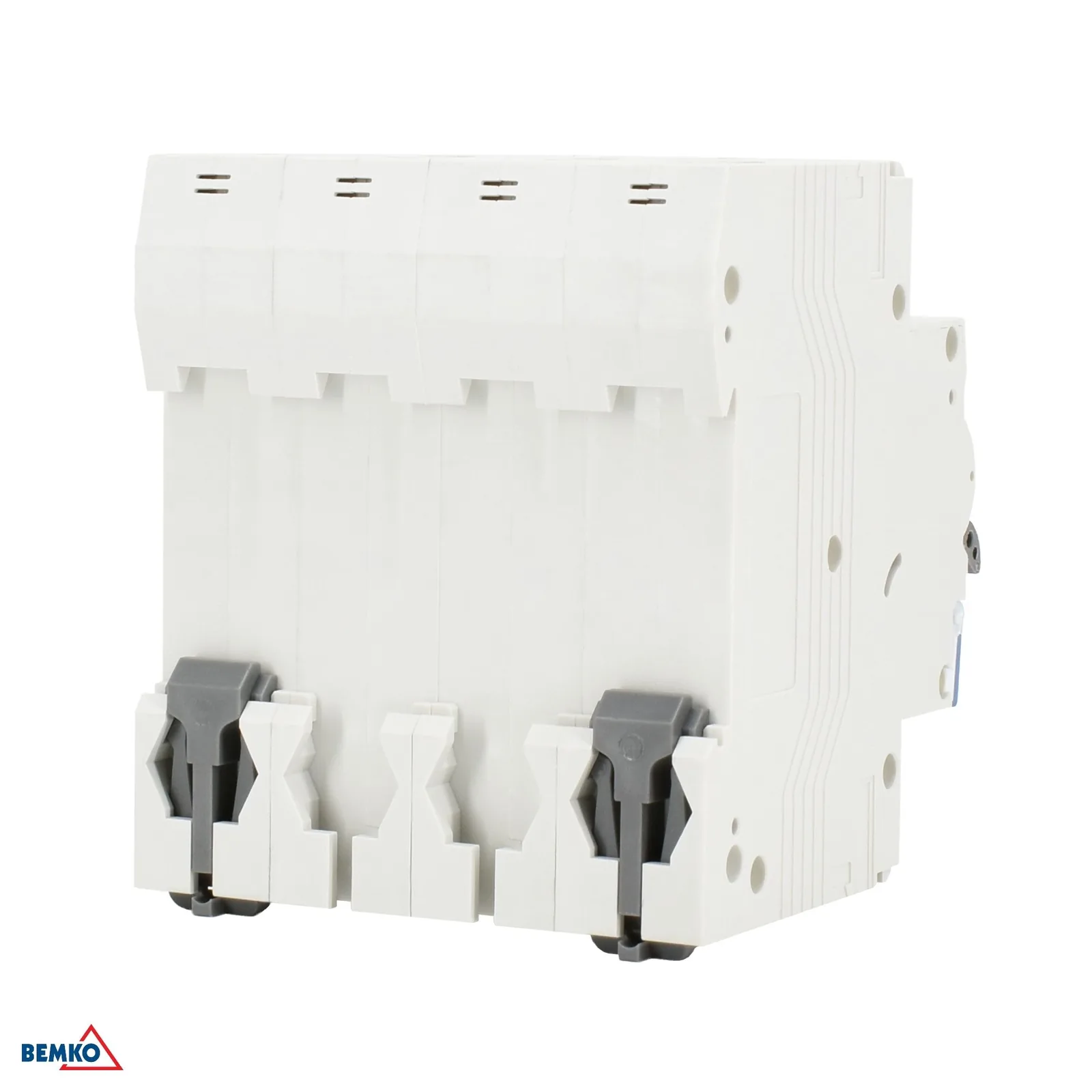

Štiripolni modularni odklopnik C16 16A 6KA Schelinger BM-A02-G8-4P-C16

Podroben opis izdelka

Štiripolni modularni odklopnik Schelinger C16 16A 6 kA

Štiripolni modularni odklopnik Schelinger C16 je namenjen zanesljivi zaščiti električnih tokokrogov pred preobremenitvijo in kratkim stikom. Zaradi nazivnega toka 16 A, izklopne zmogljivosti 6 kA in karakteristike C je primeren za običajne in zmerne zagonske obremenitve v razdelilnih omarah ter inštalacijah z napetostjo 400 V.~

• Nazivni tok 16 A za običajne električne tokokroge.
• Izklopna zmogljivost 6 kA za zaščito pri kratkostičnih tokovih.
• Karakteristika C za tokokroge z višjim zagonskim tokom.
• Štiripolna izvedba za uporabo v trifaznih povezavah.
• Kompaktna modularna izvedba, primerna za razdelilno omaro.

Prednosti in uporaba

Ta odklopnik je primeren tam, kjer je potrebna učinkovita zaščita vodnikov in naprav pri napajanju 400 V / 50–60 Hz. Zaradi širine 70 mm, višine 81 mm in dolžine 69 mm ponuja praktično modularno izvedbo za montažo v razdelilno omaro. Razred omejevanja energije 3 in nazivna impulzna prenapetostna trdnost 4 kV dopolnjujeta njegove tehnične lastnosti pri običajni elektroinštalaciji.

• Za razdelilne omare in fiksne elektroinštalacije z napetostjo 400 V.
• Primerno za zaščito tokokrogov z zagonskimi tokovi po karakteristiki C.
• Modularna širina 4 moduli prihrani prostor v razdelilni omari.
• Stopnja zaščite IP20 je namenjena montaži v notranjosti razdelilne omare.
• Delovna temperatura od -5 °C do +30 °C.

Združljivost

Odklopnik je namenjen za inštalacije in razdelilne omare, v katerih se uporablja modularna štiripolna rešitev z nazivno napetostjo 400 V.~ 50/60 Hz in nazivnim tokom 16 A. Pred montažo vedno preverite skladnost s projektom in zahtevami konkretne elektroinštalacije.

• Štiripolna povezava.
• Nazivna napetost 400 V~ 50/60 Hz.
• Nazivni tok 16 A.
• Montaža v modularno razdelilno omaro.

Tehnični podatki

• Kartonirano pakiranje: 30 kos
• Karakteristika izklopa: C
• Razred omejevanja energije: 3
• Višina: 81 mm
• Nazivna izolacijska napetost: 400 V
• Dolžina: 69 mm
• Nazivna napetost: 400 V~ 50/60 Hz
• Število modulov: 4
• Pakiranje: 3 kos
• Delovna temperatura: -5 °C do +30 °C
• Nazivni tok: 16 A
• Izklopna zmogljivost pri kratkem stiku: 6 000 A
• Stopnja zaščite: IP20
• Nazivna impulzna prenapetostna trdnost: 4 kV
• Širina: 70 mm
• Znamka: Schelinger
