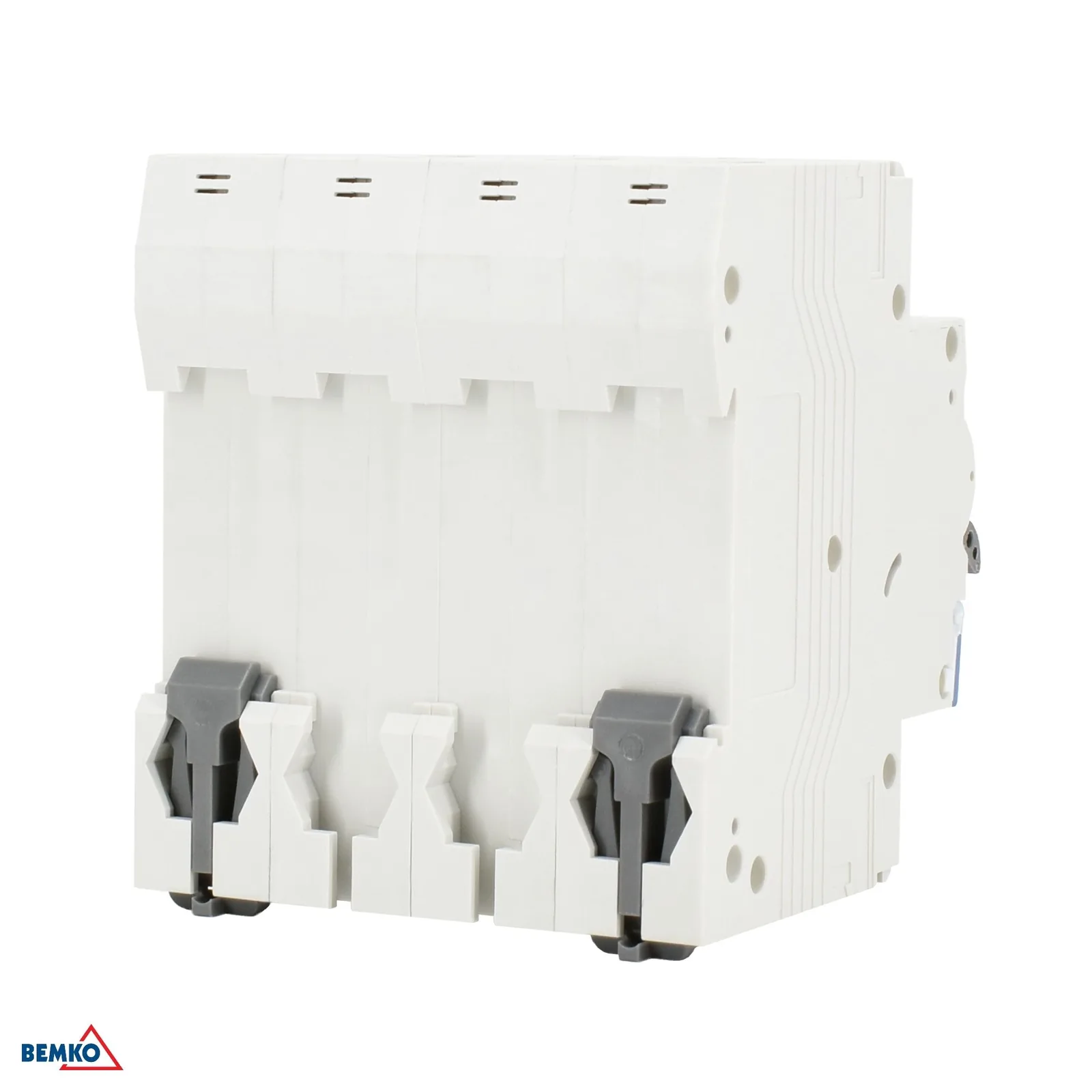

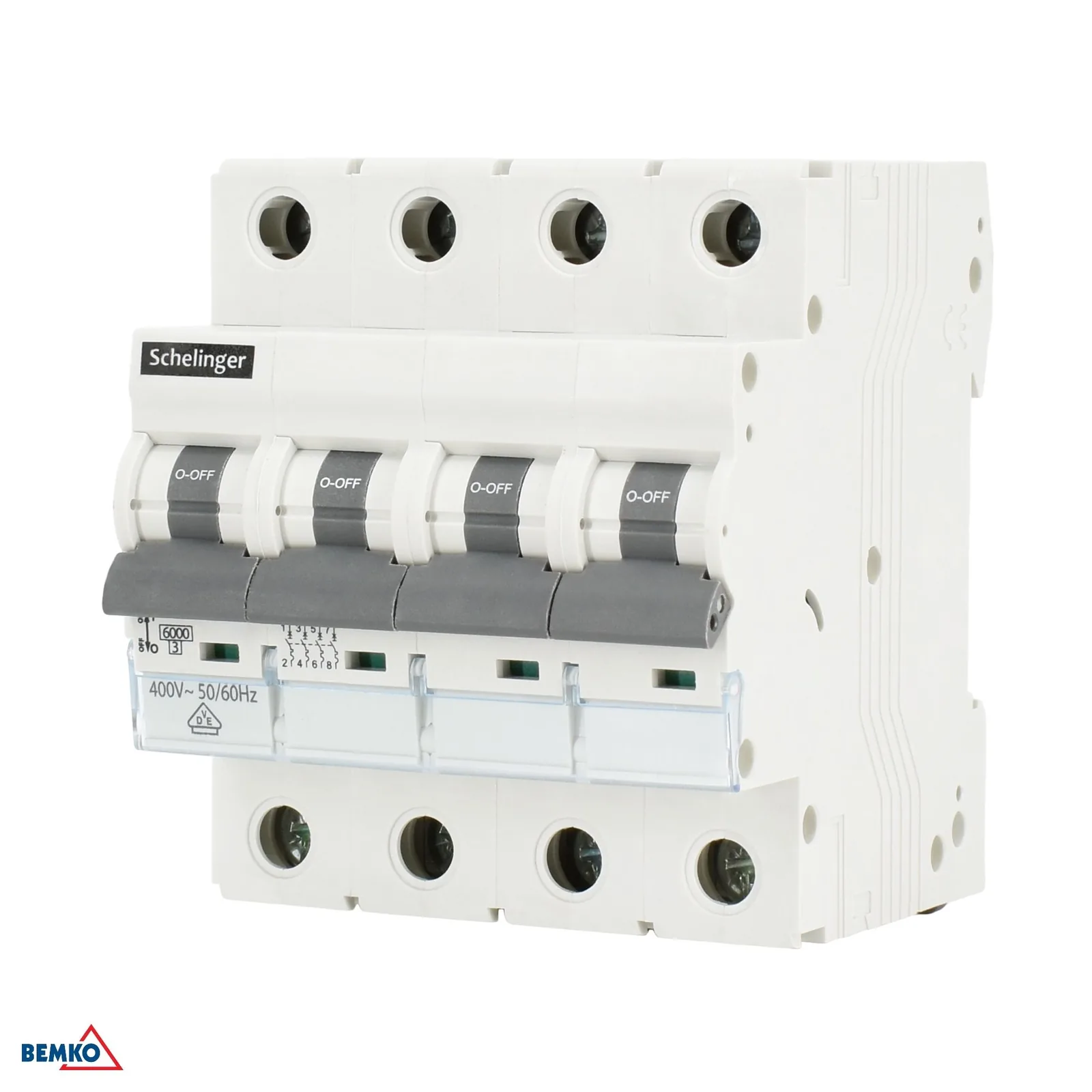

Štiripolni odklopnik 20A C 6KA Schelinger BM-A02-G8-4P-C20

Podroben opis izdelka

Štiripolni odklopnik Schelinger 20A, karakteristika C, 6 kA

Štiripolni modularni odklopnik Schelinger BM-A02-G8-4P-C20 je namenjen zanesljivi zaščiti električnih tokokrogov pred preobremenitvijo in kratkim stikom. Zaradi nazivnega toka 20 A, izklopne sposobnosti 6 kA in karakteristike C je primeren za običajne razdelilniške aplikacije, kjer je zahtevano stabilno in varno delovanje. Kompaktna 4-modulska izvedba olajša montažo v razdelilno omarico in prispeva k pregledni razporeditvi inštalacije.

• Nazivni tok 20 A za običajne distribucijske tokokroge.
• Karakteristika C pomaga pri tokokrogih z zmernim zagonskim tokom.
• Izklopna sposobnost 6 kA za učinkovito zaščito pri kratkem stiku.
• Štiripolna izvedba, primerna za 4-polno priključitev.
• Kompaktna širina 4 modulov za prostorsko varčno montažo v razdelilni omarici.

Glavne prednosti

• Namenjen za omrežje 400 V AC 50/60 Hz.
• Nazivna izolacijska napetost Ui 400 V in impulzna napetost Uimp 4 kV.
• Stopnja zaščite IP20 pri vgradnji v ustrezno razdelilno omarico.
• Delovna temperatura od -5 °C do +30 °C.
• Pregledna rešitev znamke Schelinger.

Uporaba

Ta odklopnik je primeren za stanovanjske, poslovne in manjše tehnične razdelilne omarice, kjer je potrebna zaščita 4-polnega tokokroga s tokom 20 A. Uporaben je pri zaščiti tokokrogov, kjer je pomembna zanesljiva zaščita pred kratkim stikom in preobremenitvijo pri napetostni ravni 400 V.

• Za razdelilne omarice in modularne elektroinštalacije.
• Za 4-polne tokokroge z nazivnim tokom 20 A.
• Za omrežje 400 V~ 50/60 Hz.

Tehnični parametri

• Karton: 30 kos
• Karakteristika: C
• Razred omejitve energije: 3
• Višina: 81 mm
• Nazivna izolacijska napetost: Ui: 400 V
• Dolžina: 69 mm
• Nazivna napetost: Un: 400 V~ 50/60 Hz
• Število modulov: 4
• Pakiranje: 3 kos
• Delovna temperatura: -5 °C do +30 °C
• Nazivni tok: In: 20 A
• Izklopna sposobnost pri kratkem stiku: Icn: 6000 A
• Stopnja zaščite (IP): IP20
• Impulzna napetost: Uimp: 4 kV
• Širina: 70 mm
• Znamka: Schelinger
