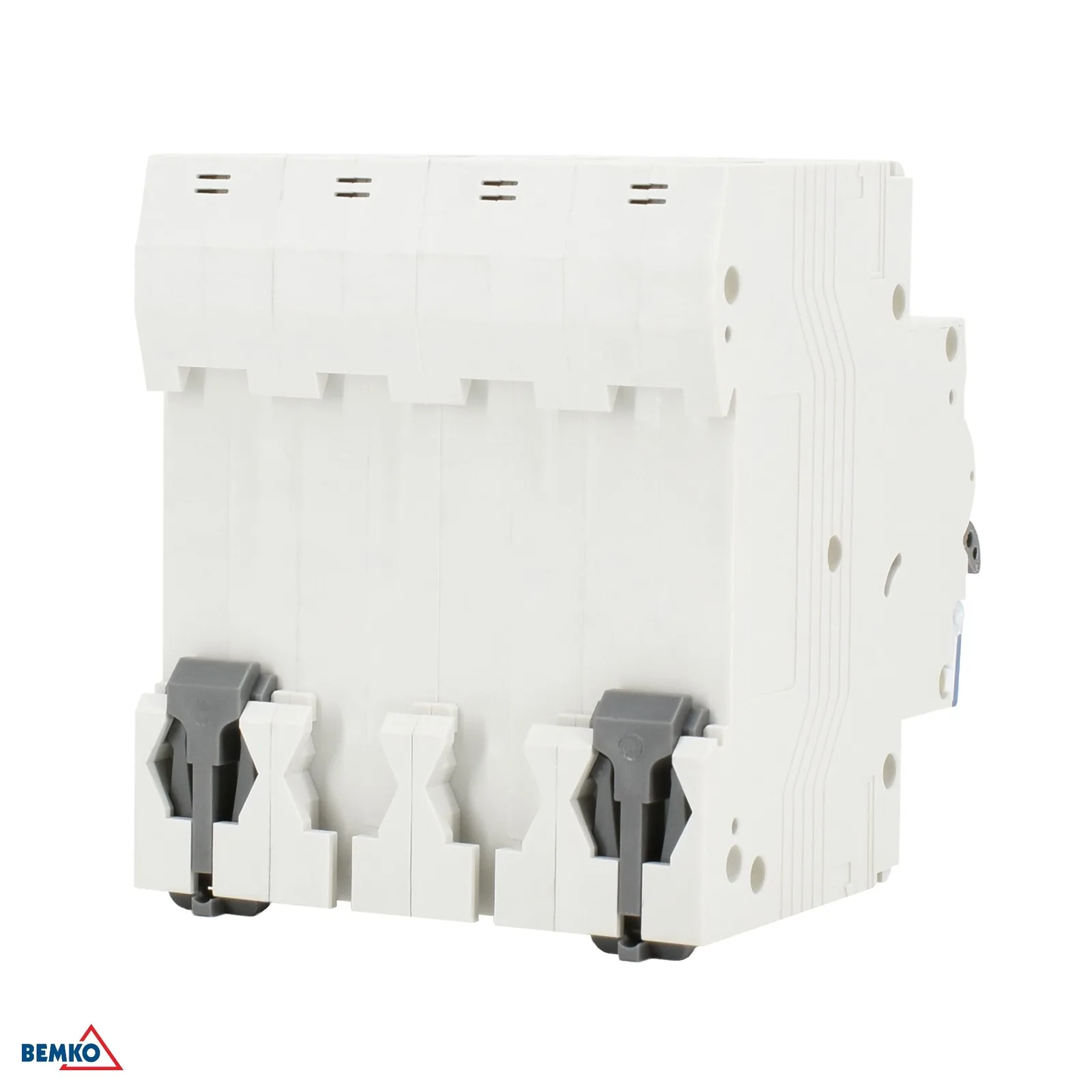

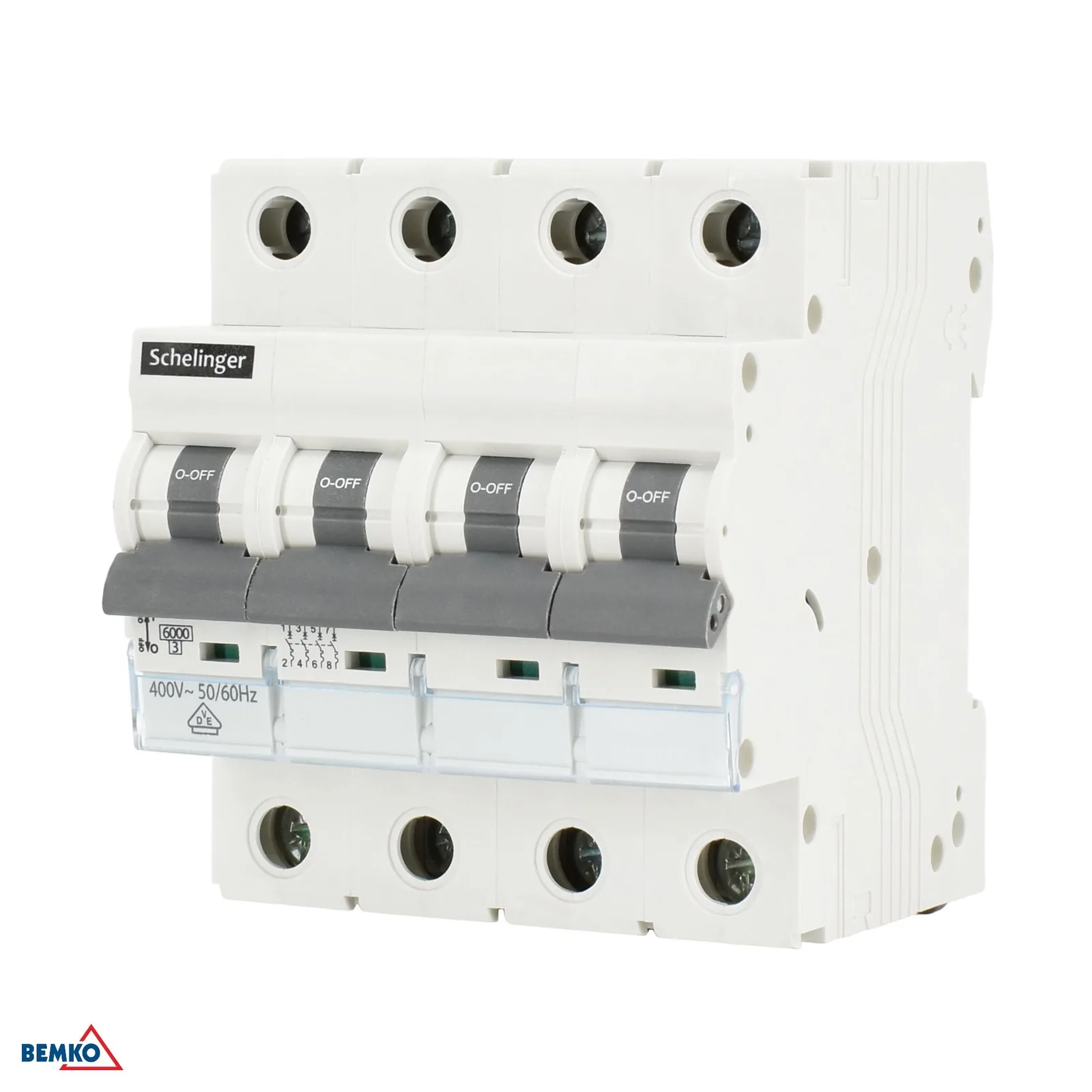

Štiripolni odklopnik C 13 A 6 kA Schelinger BM-A02-G8-4P-C13

Podroben opis izdelka

Štiripolni odklopnik Schelinger C 13 A 6 kA

Štiripolni odklopnik Schelinger BM-A02-G8-4P-C13 je namenjen zanesljivi zaščiti električnih vodov pred prenapetostjo in kratkim stikom. Zaradi nazivnega toka 13 A, izklopne sposobnosti 6 kA in karakteristike C je primeren za običajne razvodne sisteme, kjer je potrebna učinkovita zaščita pri zagonu in delovanju priključenih naprav.

• 4-polna izvedba za trifazne razvodne sisteme
• Nazivni tok 13 A
• Izklopna sposobnost 6 kA
• Karakteristika C za standardno obremenitev
• Namenjen za montažo v modularni razdelilnik

Glavne prednosti

Ta modularni odklopnik ponuja kompaktne mere in pregledno ožičenje v razdelilniku. Nazivna napetost 400 V~ 50/60 Hz, izolacijska napetost Ui 400 V in prenapetostna napetost Uimp 4 kV potrjujejo uporabo v običajnih nizkonapetostnih inštalacijah. Stopnja zaščite IP20 ustreza uporabi znotraj razdelilnika.

• Kompaktna modularna izvedba s širino 70 mm
• Primeren za notranje razdelilnike s stopnjo zaščite IP20
• Delovna temperatura od -5 °C do +30 °C
• Mere, primerne za vgradnjo v razdelilnik: 69 × 70 × 81 mm
• Energetski omejevalni razred 3

Uporaba

Odklopnik je namenjen za električne razdelilnike in razvodne aplikacije, kjer je potrebna zaščita štirih polov. Uporaben je predvsem pri trifaznih tokokrogih in pri inštalacijah, kjer je potrebna modularna rešitev s standardnim nazivnim tokom 13 A.

• Zaščita električnih tokokrogov v razdelilniku
• Primeren za trifazne razvodne sisteme
• Uporaba v modularnih inštalacijah na DIN letev
• Za tokokroge z nazivnim tokom 13 A

Tehnični podatki

• Karton: 30 kosov
• Tip karakteristike: C
• Energetski omejevalni razred: 3
• Višina: 81 mm
• Izolacijska napetost: Ui: 400 V
• Dolžina: 69 mm
• Nazivna napetost: Un: 400 V~ 50/60 Hz
• Število modulov: 4
• Pakiranje: 3 kosi
• Delovna temperatura: -5 °C do +30 °C
• Nazivni tok: In: 13 A
• Izklopna sposobnost pri kratkem stiku: Icn: 6 000 A
• Stopnja zaščite (IP): IP20
• Prenapetostna napetost: Uimp: 4 kV
• Širina: 70 mm
• Znamka: Schelinger
