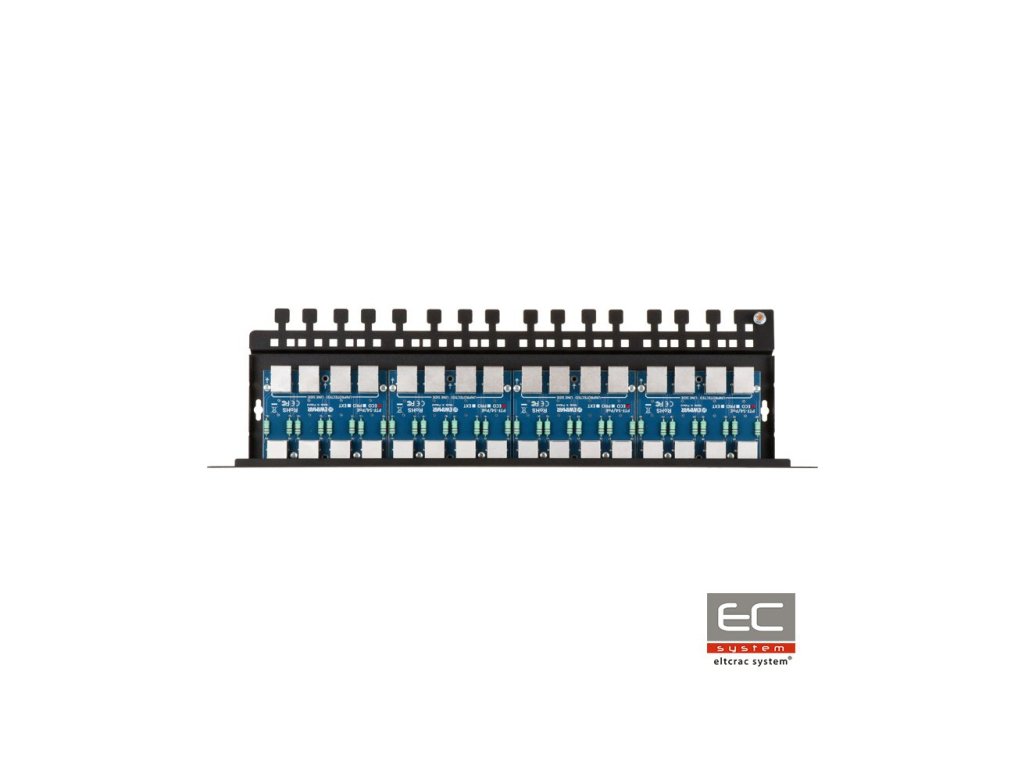

PTF-516R-EXT/PoE - 16-kanalna zaščita omrežja LAN - EWIMAR

---

PTF-516R-EXT/PoE je šestkanalna zaščita, odgovorna za zaščito pred prenapolnjenjem, npr. IP kamer, LAN stikal, usmerjevalnikov, WiFi dostopnih točk in drugih naprav, ki delujejo v omrežjih 100Mbit. Naprava je združljiva s kabli UTP in FTP kategorij 5, 5e in 6. Zaščita je namenjena za omrežja 10Base-T in 100Base-T. Naprava se sestavlja iz štirih modulov PTF-54-EXT/PoE, montiranih na določen osnovni PTU/PTF-5RACK. PTF-516R-EXT/PoE je namenjena zaščiti naprav, nameščenih zunaj stavb, kot tudi na stebrih in kovinskih konstrukcijah. Modul uporablja tehnologijo MOSFET , ki omogoča dosego zelo visoke ravni zaščite pred prenapolnjenjem in nenadnimi skoki razlike potencialov. Odlični parametri prenosa podatkov in visoka odpornost na udarce so doseženi z uporabo tiskanih vezij z zelo debelim vsebnostjo bakra, natančnim vodenjem vezij in uporabo inovativnih komponent. Na obeh straneh (zaščitene - DEVICE in nezaščitene - LINE) se uporabljajo konektorji RJ-45 , kar omogoča povezovanje modulov z drugimi patch paneli, ki tvorijo zaključke LAN kablov. Naprava ne bi smela biti uporabljena v povezavi s standardnimi patch paneli s konektorji LSA (Krone), saj je odpornost njihovih vezij na udarce premajhna in se lahko poškodujejo v primeru prenapolnjenja. Kot zaključek LAN kablov se priporoča uporaba patch panelov z moduli tipa Keystone. Uzemnitev naprave poteka preko montažnih vijakov ohišja Rack, kar omogoča enostavno vzdrževanje, zamenjavo ali širitev modula. Povezovanje se izvaja z uporabo priloženega kabla, pritrjenega na skupno uzemlje točko ohišja. Priporočeni način za zagotavljanje najvišje ravni zaščite je uporaba zaščite na obeh straneh kablov: večkratna na strani LAN preklopnika in individualna na strani končnih naprav. Da bi se zagotovila učinkovita zaščita pred prenapolnjenjem, ne bi smela biti na eni strani kabla priključena zaščitna naprava serije EXT in na drugi serije ECO. Na drugi strani kabla bi morale biti uporabljene zaščitne naprave najmanj serije PRO, najbolje pa serije EXT, kar povečuje napetost izolacijskega bufferja.

Primer celotne zaščite pred prenapolnjenjem industrijske IP televizije

Specifikacija

Število LAN kanalov16Možnost razširitveNe, le zamenjava za drug modelPodprti tipi LAN omrežij10Base-T, 100Base-T, uparjeno žico kategorij 5, 5e in 6Vhodni konektor (kabel)Konektor RJ-45, zasenčenIzhodni konektor (naprava)Konektor RJ-45, zasenčenTipi uporabljenih kablovUTP / FTP kategorij 5, 5e in 6Imensko napetost DC (povezava-zemlja) UN90V DCMaksimalno trajno delovno napetost (povezava-zemlja) UC110V DCRazred zaščite 1kV/s (povezava-zemlja) UP600VIzdajni tok (8/20µS, povezava-zemlja) Iimp2kA na vsak prevodnik kabla (14kA skupaj)Imensko napetost DC (povezava-povezava) UN3,3V DCMaksimalno trajno delovno napetost (povezava-povezava) UC3,5V DCRazred zaščite 1kV/s (povezava-povezava) UP C38VIzdajni tok (8/20µS, povezava-povezava) Iimp2kA ob upoštevanju delovanja MOSFETZaščitene linije1-2, 3-6Kapaciteta (povezava-povezava) @1MHz6-15pFKapaciteta (povezava-zemlja) @1MHz1-2pFSerijski odpor6 / linijoImenski tok IN300mA / linijoŠtevilo zaščitnih stopenj3 (GDT, MOSFET, TVS)Odklopni elementSuper hitra varovalka MOSFETImenska napetost DC (povezava-povezava) UN58V DCMaksimalno trajno delovno napetost (povezava-povezava) UC64V DCRazred zaščite UP93VIzdajni tok (8/20µS, povezava-povezava) Iimp100AIzdajni tok (8/20µS, povezava-zemlja) Iimp2kAZaščitene pare(1+2)-(3+6), (4+5)-(7+8)Standard dela PoEv skladu z IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)Izgube energije PoE na zaščitnih vezjihIEEE 802.3af, možnost A: 0,6W @48VDCDimenzije480 x 41 x 130 (mm)UporabaZaščita naprav, nameščenih na kovinskih konstrukcijahNačin montažeMmontaža v Rack omarico 19"Tesnost ohišjase ne uporabljaDelovna temperatura-30C~60C

Podatkovna povezava
PoE povezava
	IEEE 802.3af, možnost B: 0,35W @48VDC IEEE 802.3at, možnost A: 1,6W @54VDC IEEE 802.3at možnost B: 0,6W @54VDC IEEE 802.3bt, Tip 3, možnost AB: 1,2W @54VDC *) podatki za maksimalno predvideno obremenitev
Skupne značilnosti
