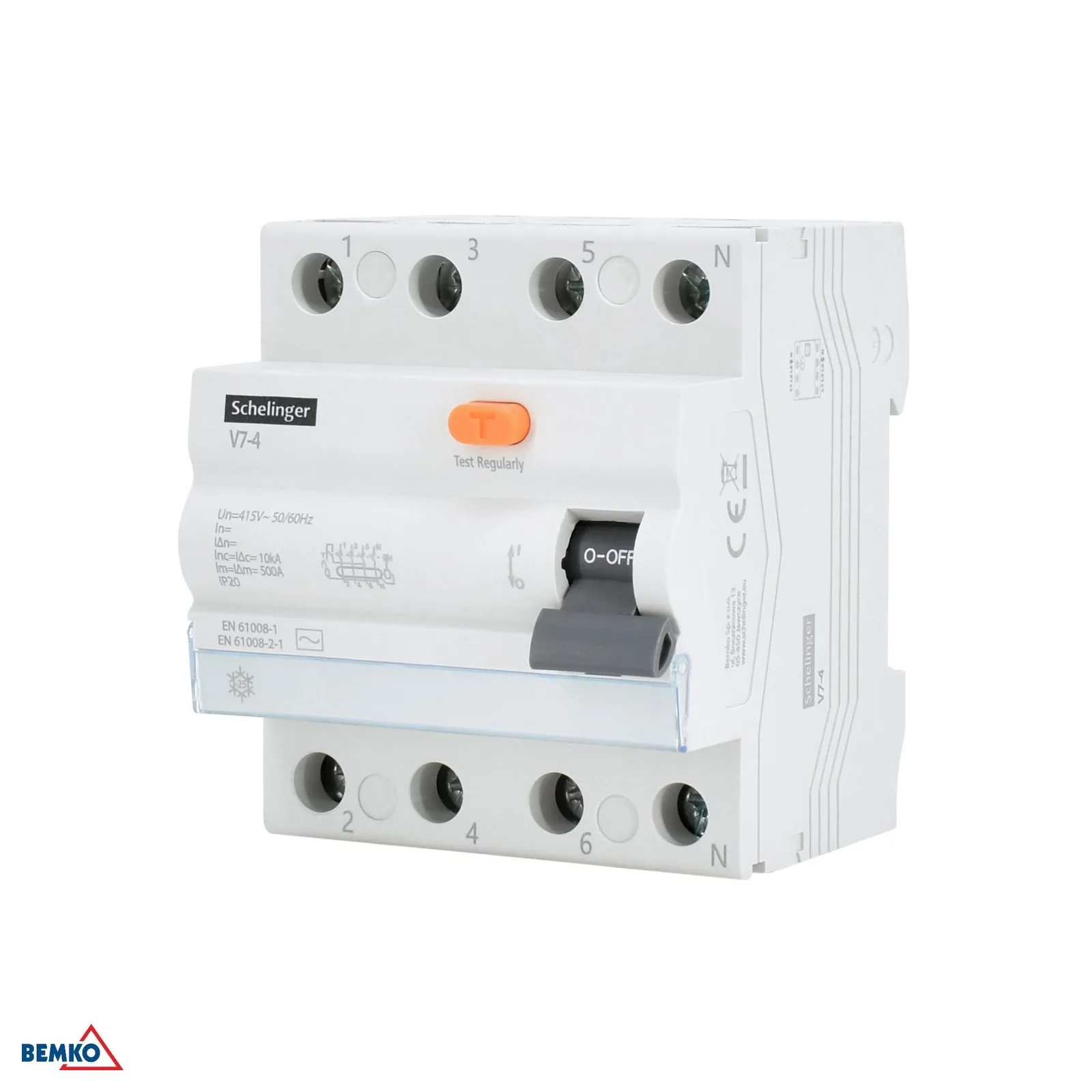

Tokovni zaščitni odklopnik AC 4-polni 25A 300mA Schelinger BM-A03-V7-4-25-300

Podroben opis izdelka

Tokovni zaščitni odklopnik AC 4-polni 25A 300mA Schelinger

Tokovni zaščitni odklopnik Schelinger BM-A03-V7-4-25-300 je namenjen zanesljivi zaščiti električnih razvodov v običajnih inštalacijah. Zaradi 4-polne izvedbe, nazivnega toka 25 A in diferenčnega toka proženja 300 mA je primeren za uporabo v razvodih, kjer je treba nadzorovati uhajanje toka in povečati varnost delovanja. Naprava je zasnovana za montažo na DIN/TH letev 35 mm, zato jo je enostavno vgraditi v razdelilno omaro. Kompaktne mere in izvedba s 4 moduli pomagajo učinkovito izkoristiti prostor v razdelilnih omarah. Tip AC je namenjen aplikacijam, kjer se uporabljajo izmenični residualni tokovi.

• 4-polna izvedba za trifazne inštalacije
• Nazivni tok 25 A
• Diferenčni tok 300 mA

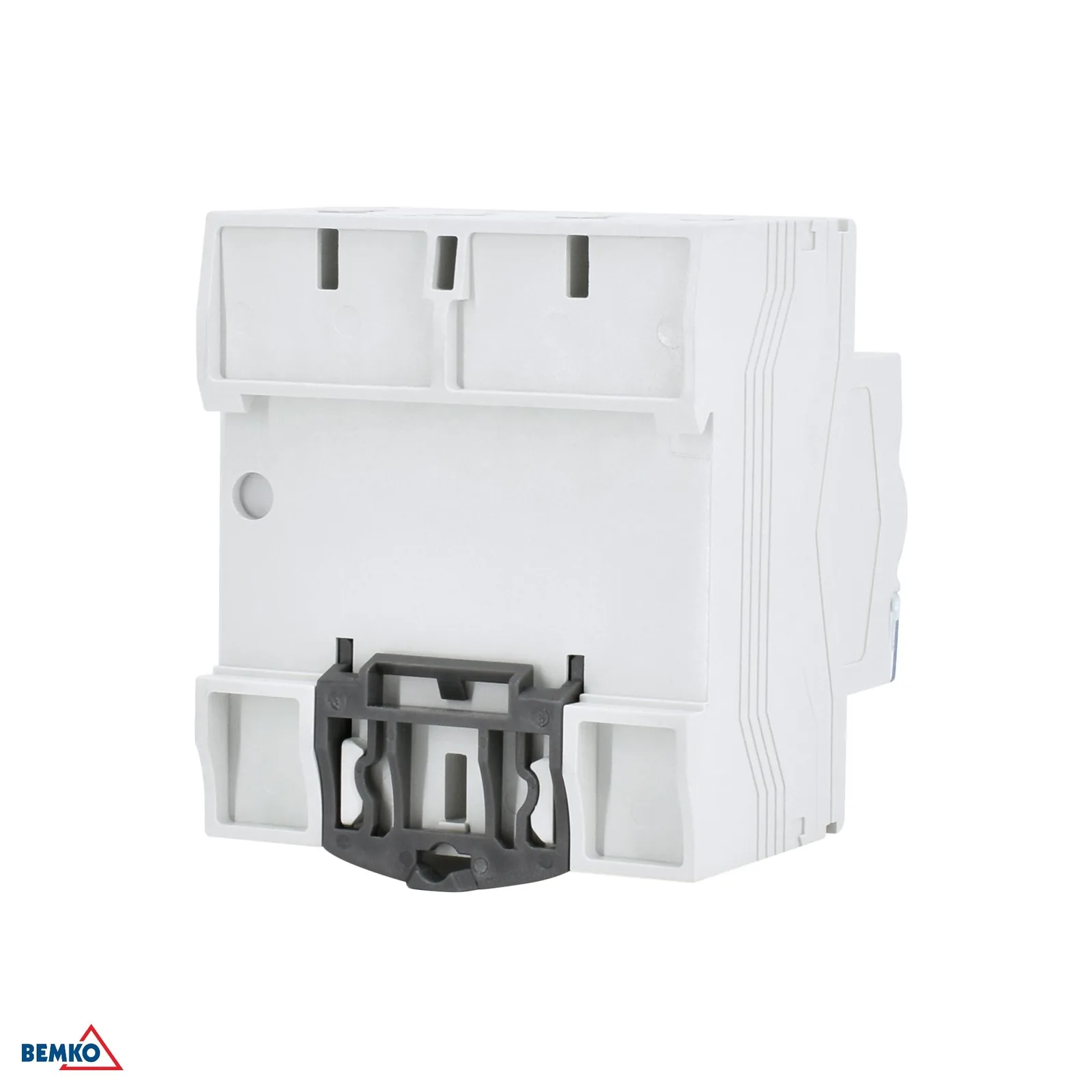

• Montaža na DIN/TH letev 35 mm
• Kompaktna izvedba s širino 4 modulov

Glavne prednosti

Ta tokovni zaščitni odklopnik ponuja praktične parametre za običajne elektroinštalacije in razdelilne omare. Nazivna napetost 400/415 V~ 50/60 Hz omogoča uporabo v standardnih omrežjih, pri čemer impulzna napetost 4 kV in izolacijska napetost 415 V podpirata uporabo v tehnično zahtevnejšem okolju. Stopnja zaščite IP20 je primerna za vgradnjo v razdelilno omaro, delovno temperaturno območje od -25 °C do +40 °C pa povečuje vsestranskost uporabe v običajnih razmerah.

• Tip AC za izmenične residualne tokove
• Nazivna napetost 400/415 V~ 50/60 Hz
• Impulzna napetost 4 kV
• Izolacijska napetost 415 V
• Delovna temperatura od -25 °C do +40 °C
• Stopnja zaščite IP20

Uporaba in združljivost

Tokovni zaščitni odklopnik je namenjen vgradnji v razdelilne omare z montažo na 35 mm DIN/TH letev. Primeren je za aplikacije, kjer je zahtevana 4-polna rešitev in zaščita tokokrogov pri nazivnem toku 25 A. Oznaka tipa AC ga naredi primerno izbiro za klasične izmenične tokokroge.

• Združljiv z montažo na 35 mm DIN/TH letev
• Primeren za 4-polno vezavo
• Uporaba v omrežjih 400/415 V~ 50/60 Hz
• Namenjen za nazivni tok 25 A

Tehnični parametri

• Karton: 30 kos
• Tip: AC
• Odpornost proti kratkemu stiku: Inc: 10 kA
• Diferenčni tok: 300 mA
• Višina: 68 mm
• Izolacijska napetost: Ui: 415 V
• Dolžina: 83 mm
• Nazivna napetost: 400/415 V~ 50/60 Hz
• Število modulov: 4
• Pakiranje: 3 kos
• Delovna temperatura: -25 °C do +40 °C
• Nazivni tok: In: 25 A
• Način montaže: DIN/TH letev 35 mm
• Stopnja zaščite (IP): IP20
• Impulzna napetost: Uimp: 4 kV
• Širina: 72 mm
• Znamka: Schelinger
