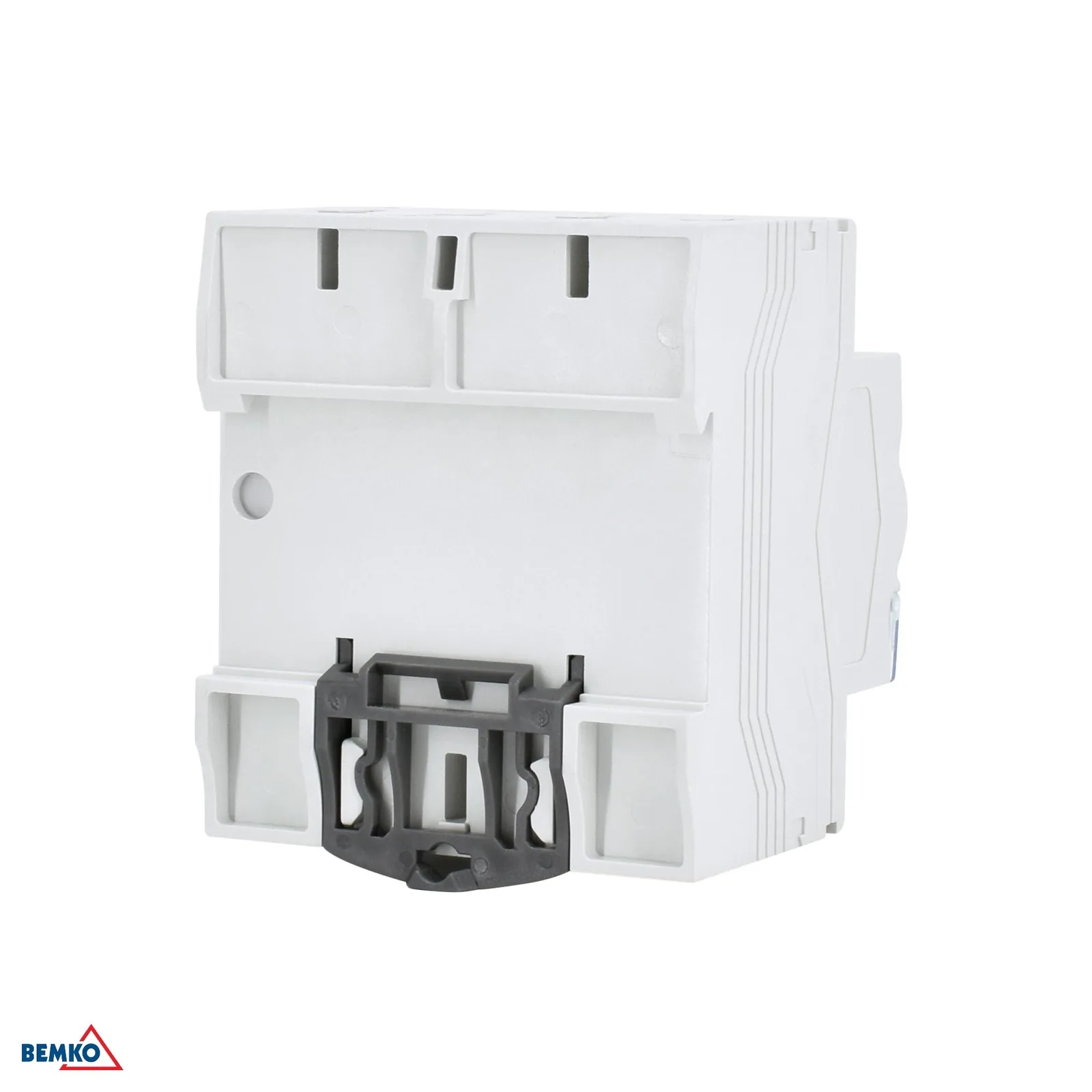

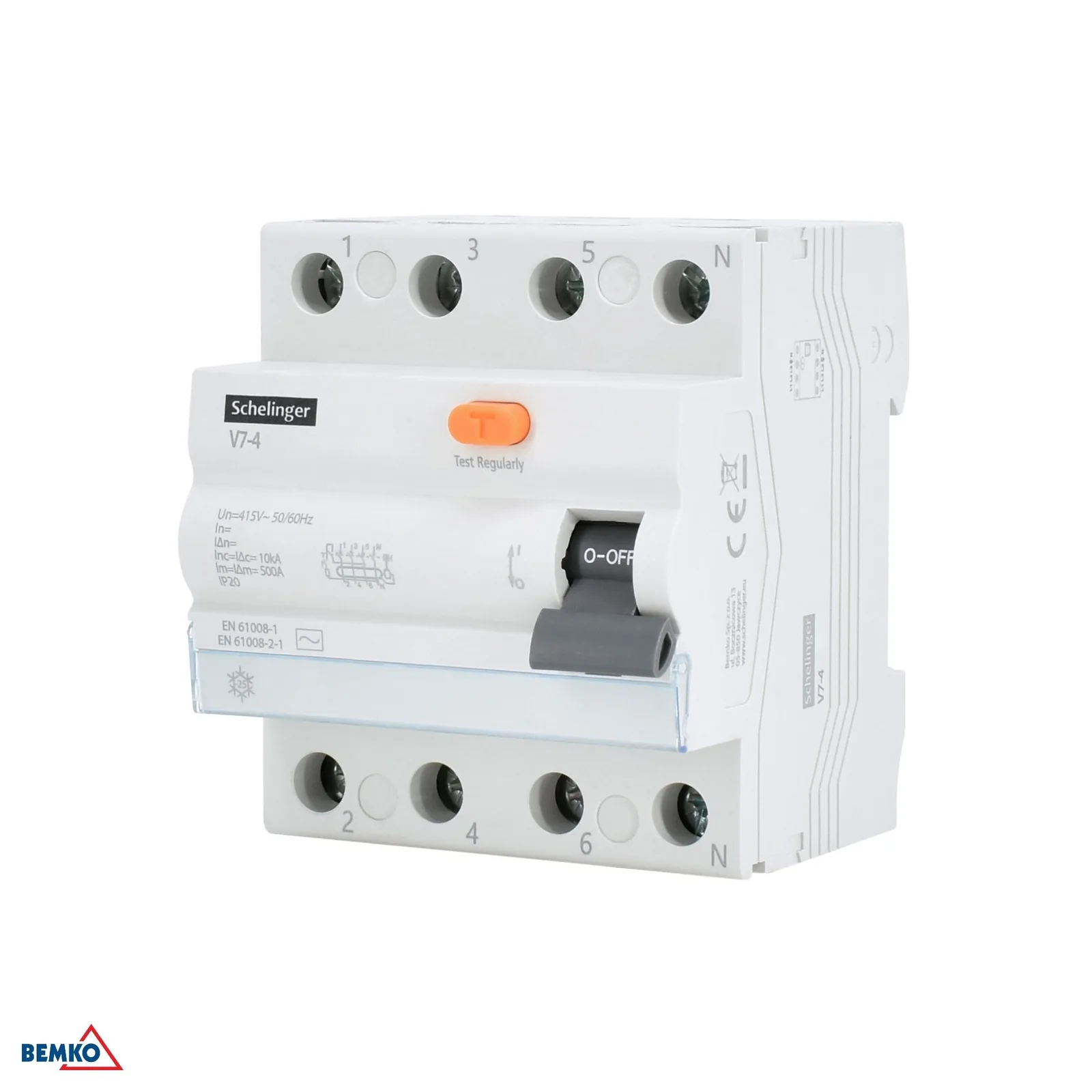

Tokovni zaščitni odklopnik AC 4P 63A 300 mA Schelinger
Tokovni zaščitni odklopnik Schelinger BM-A03-V7-4-63-300 je štiripolna rešitev, namenjena zanesljivi zaščiti električnih tokokrogov v razdelilni omarici. Odlikujeta ga karakteristika AC, nazivni tok 63 A in občutljivost 300 mA, zato je primeren tam, kjer je treba zagotavljati varno delovanje in omejiti tveganje okvarnih tokov. Kompaktna 4-modulska izvedba je namenjena montaži na DIN/TH letev 35 mm, kar olajša vgradnjo v običajne razdelilne omarice. Naprava je zasnovana za nazivno napetost 415 V~ pri 50/60 Hz in kratkotrajno okvarno obremenitev do 10 kA. Zaradi stopnje zaščite IP20 je namenjena vgradnji v zaprte električne naprave.
štiripolna izvedba za razdelilniške aplikacije
karakteristika AC za izmenične preostale tokove
nazivni tok 63 A
občutljivost 300 mA
montaža na DIN/TH letev 35 mm
kompaktna 4-modulska izvedba
nazivna napetost 415 V~ 50/60 Hz
odpornost na kratkostični tok Inc: 10 kA
Glavne prednosti
Ta tokovni zaščitni odklopnik je primeren za električne inštalacije, kjer so pomembni pregledna montaža, standardizirano priključevanje in zanesljiv nadzor nad okvarnimi tokovi. Njegovi tehnični parametri omogočajo uporabo v različnih razdelilniških sestavah v okviru običajnih omrežnih pogojev.
enostavna montaža na standardno 35 mm letev
izvedba za 4 module prihrani prostor v razdelilni omarici
nazivni tok 63 A omogoča uporabo v zmogljivejših tokokrogih
karakteristika AC je namenjena izmeničnim okvarnim tokom
odpornost na impulzno napetost Uimp: 4 kV
Uporaba in združljivost
Tokovni zaščitni odklopnik je namenjen uporabi v električnih razdelilnih omaricah z montažo na DIN/TH letev 35 mm. Zaradi štiripolne izvedbe je primeren za trifazne inštalacije z nevtralnim vodnikom, kjer je zahtevana zaščita v skladu z navedenimi parametri naprave. Pred montažo je treba vedno preveriti skladnost z zahtevami konkretne inštalacije in omrežne vezave.
združljivost z razdelilnimi omaricami za DIN/TH letev 35 mm
štiripolna izvedba za ustrezno zasnovane trifazne priklope
namenjeno za nazivno napetost 415 V~ 50/60 Hz
delovna temperatura od -25 °C do +40 °C
Tehnični podatki
Kartonirano pakiranje: 30 kos
Tip karakteristike: AC
Nazivna pogojna kratkostična zmogljivost Inc: 10 kA
