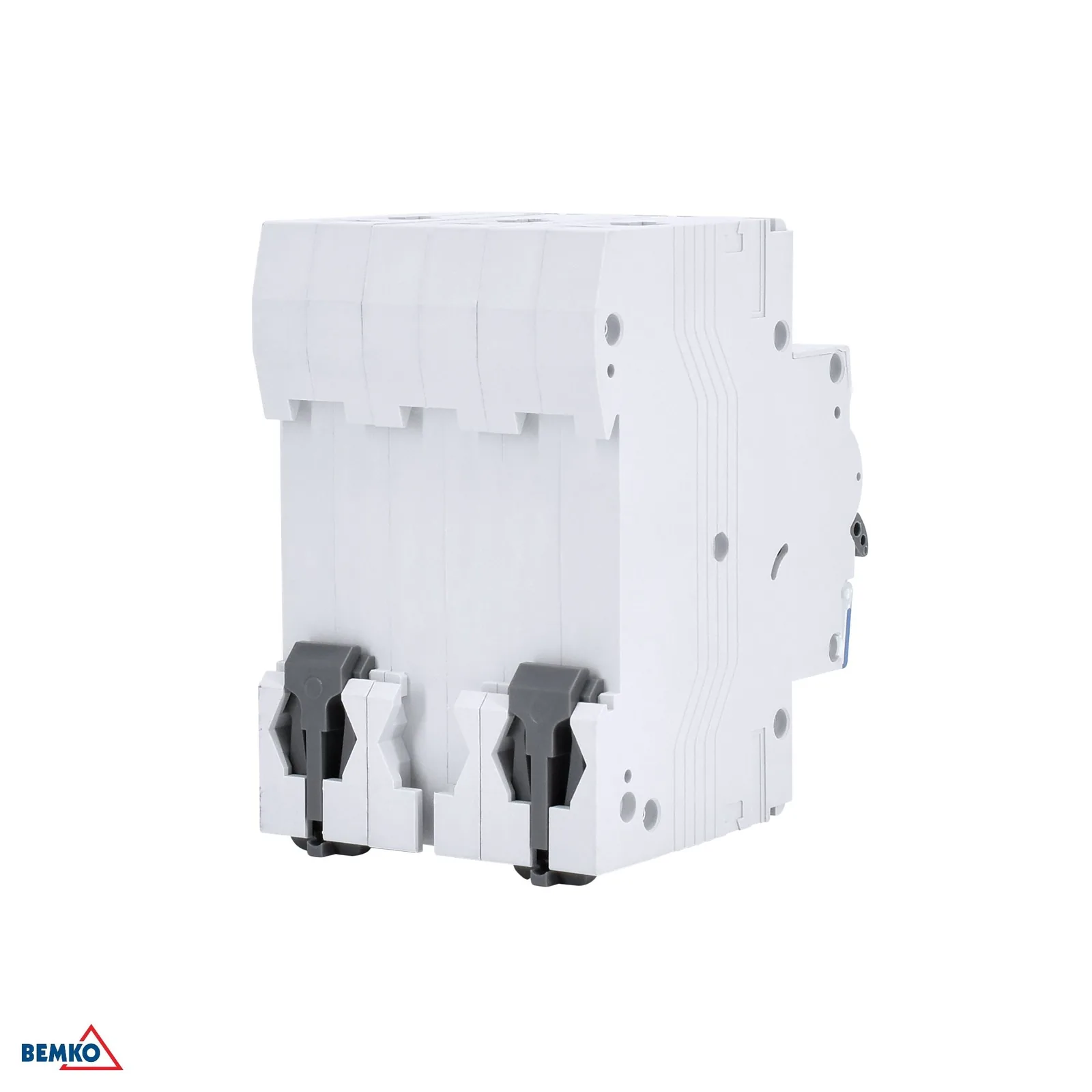

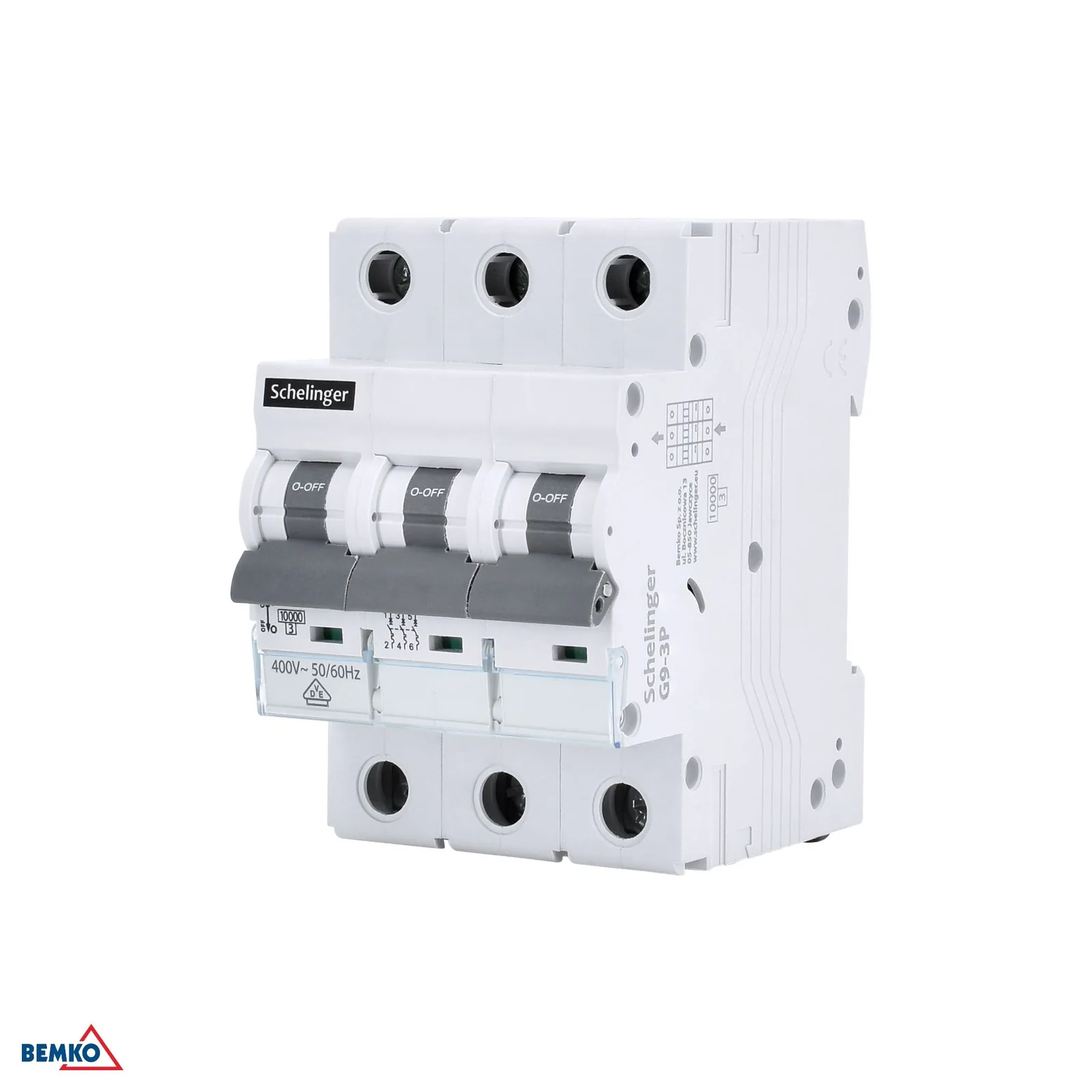

Trifazni modularni odklopnik Schelinger C40 40A 10KA BM-A02-G9-3P-C40

Podroben opis izdelka

Trifazni modularni odklopnik Schelinger C40 40A 10kA

Trifazni modularni odklopnik Schelinger C40 je namenjen zanesljivi zaščiti električnih tokokrogov pred preobremenitvijo in kratkim stikom. Zaradi nazivnega toka 40 A, izklopne zmogljivosti 10 kA in karakteristike C je primeren za običajne inštalacije, kjer so prisotni tudi kratkotrajni zagonski tokovi. Kompaktna modularna izvedba s širino 3 modulov in montažo v razdelilnik poenostavi namestitev ter prihrani prostor. Odklopnik je namenjen za nazivno napetost 400 V~ 50/60 Hz in zagotavlja zaščito v okolju s stopnjo zaščite IP20.

• Trojpolna izvedba za zaščito treh faz
• Nazivni tok 40 A za običajne inštalacije in naprave
• Izklopna zmogljivost 10 kA za višjo raven zaščite
• Karakteristika C primerna tudi pri višjih zagonskih tokovih
• Modularna izvedba s širino 3 modulov

Uporaba in lastnosti

Odklopnik Schelinger se uporablja v elektroinštalacijah v razdelilnikih, kjer je treba zaščititi tokokroge pred preobremenitvijo in kratkim stikom. Nazivna izolacijska napetost Ui 400 V, impulzna vzdržna napetost Uimp 4 kV in obratovalna temperatura od -5 °C do +30 °C potrjujejo njegovo namenjenost za standardne vgradne pogoje. Zaradi tropolne povezave je še posebej primeren za trifazne tokokroge. Natančne mere olajšajo načrtovanje prostora v razdelilniku in združljivost z modularno montažo.

• Namenjen za razdelilnike in modularne inštalacije
• Zaščita pred preobremenitvijo in kratkim stikom
• Primeren za trifazne tokokroge
• Kompaktne mere za enostavno vgradnjo
• Delovanje v območju od -5 °C do +30 °C

Tehnični podatki

• Karton: 40 kos
• Karakteristika: C
• Višina: 69 mm
• Nazivna izolacijska napetost: Ui: 400 V
• Dolžina: 81 mm
• Nazivna napetost: 400 V~ 50/60 Hz
• Število modulov: 3
• Pakiranje: 4 kos
• Delovna temperatura: -5 °C do +30 °C
• Nazivni tok: 40 A
• Izklopna zmogljivost pri kratkem stiku: Icn: 10 000 A
• Stopnja zaščite: IP20
• Impulzna vzdržna napetost: Uimp: 4 kV
• Širina: 53 mm
• Znamka: Schelinger
